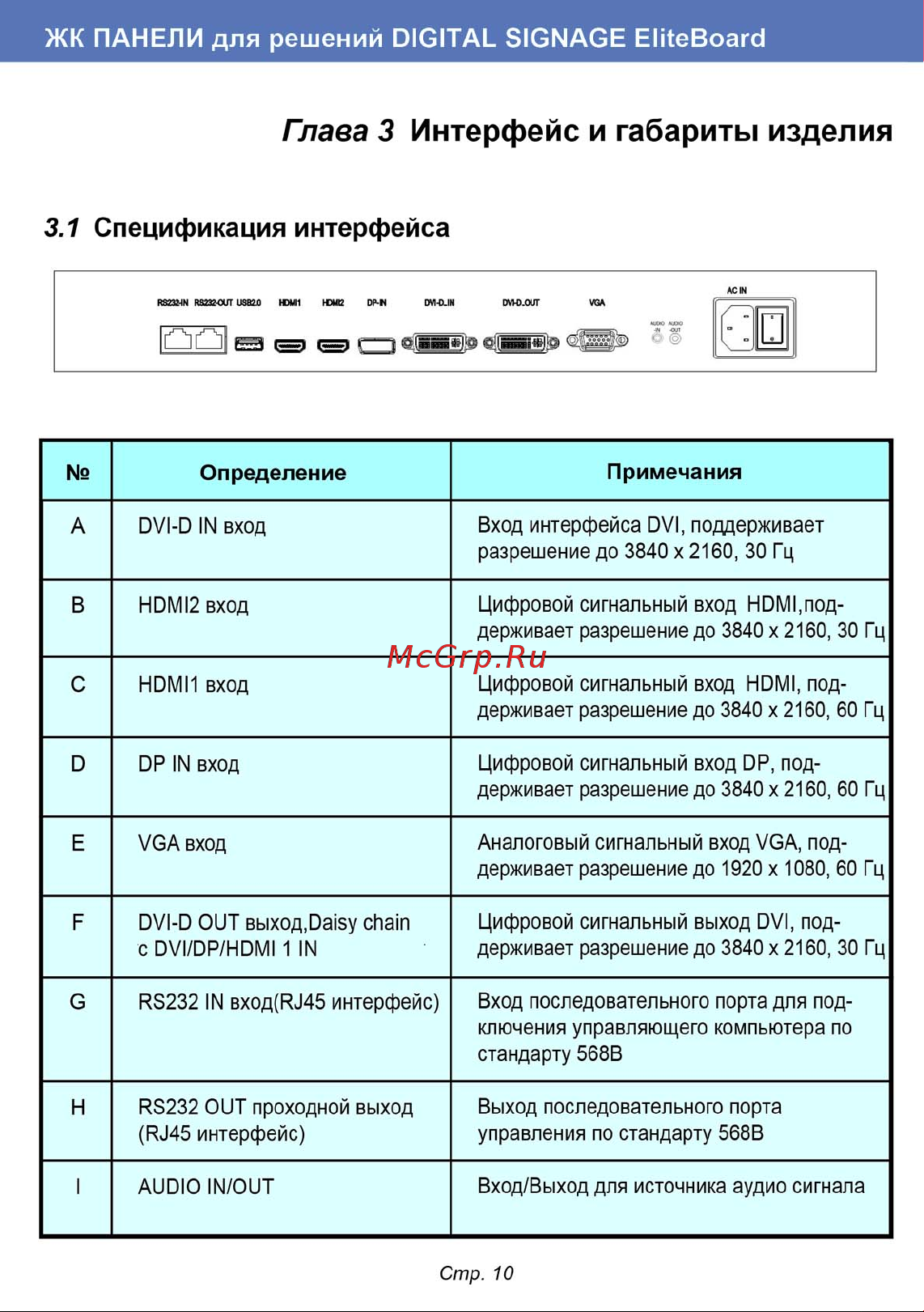

ЖК ПАНЕЛИ для решений DIGITAL SIGNAGE EliteBoard Глава 3 Интерфейс и габариты изделия 3 1 Спецификация интерфейса Примечания Определение А DVI D IN вход Вход интерфейса DVI поддерживает разрешение до 3840 х 2160 30 Гц В HDMI2 вход Цифровой сигнальный вход HDMI под держивает разрешение до 3840 х 2160 30 Гц С HDMI1 вход Цифровой сигнальный вход HDMI под держивает разрешение до 3840 х 2160 60 Гц D DP IN вход Цифровой сигнальный вход DP под держивает разрешение до 3840 х 2160 60 Гц Е VGA вход Аналоговый сигнальный вход VGA под держивает разрешение до 1920 х 1080 60 Гц F DVI D OUT выход Daisy chain с DVI DP HDMI 1 IN Цифровой сигнальный выход DVI под держивает разрешение до 3840 х 2160 30 Гц G RS232 IN BXOfl RJ45 интерфейс Вход последовательного порта для под ключения управляющего компьютера по стандарту 568В Н RS232 OUT проходной выход RJ45 интерфейс Выход последовательного порта управления по стандарту 568В I AUDIO IN OUT Вход Выход для источника аудио сигнала Стр 10
