Модели «5» «5Б»
Максимальный объем отапливаемого
помещения, куб. м 100
Номинальная мощность, кВт 6
Габаритные размеры
(Ширина х Глубина х Высота), мм 370х450х655
33 35
Масса, кг
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л 35 32
30 27
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 295 275
Диаметр дымохода, мм 115/120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3
Таблица 1. «Огонь-батарея 5 Лайт» и «Огонь-батарея 5Б Лайт»
Технические характеристики

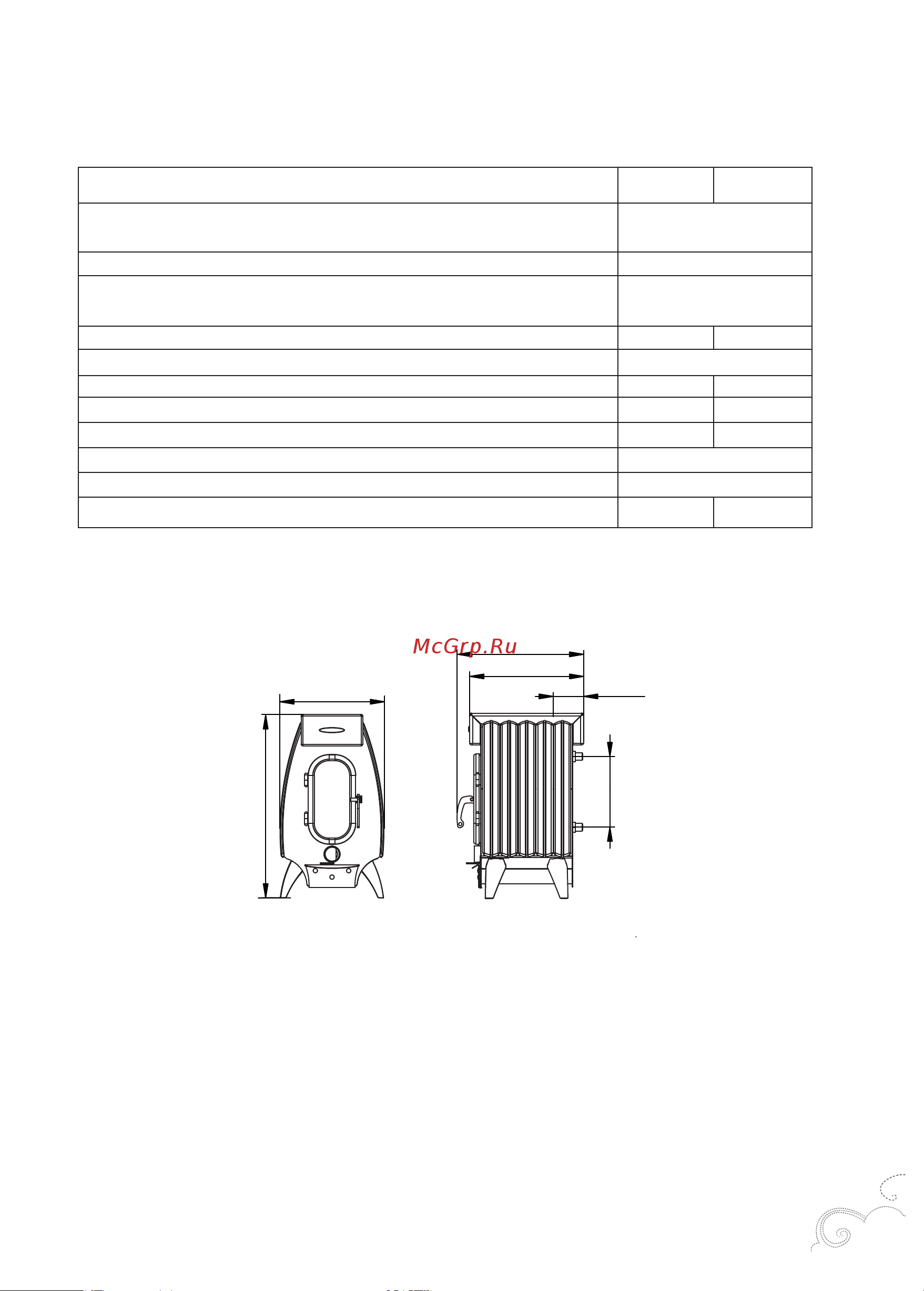

Рисунок 1. Габаритные размеры
«Огонь-батарея 5Б Лайт»
370
405
450
655
250
110*
* - расстояние до центра дымохода
