6
Модели «7» «7Б»
Максимальный объем отапливаемого
помещения, куб. м 150
Номинальная мощность, кВт 10
Габаритные размеры
(Ширина х Глубина х Высота), мм 370х575х655
43 45
Масса, кг
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л 47 45
42 40
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 420 400
Диаметр дымохода, мм 115/120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3

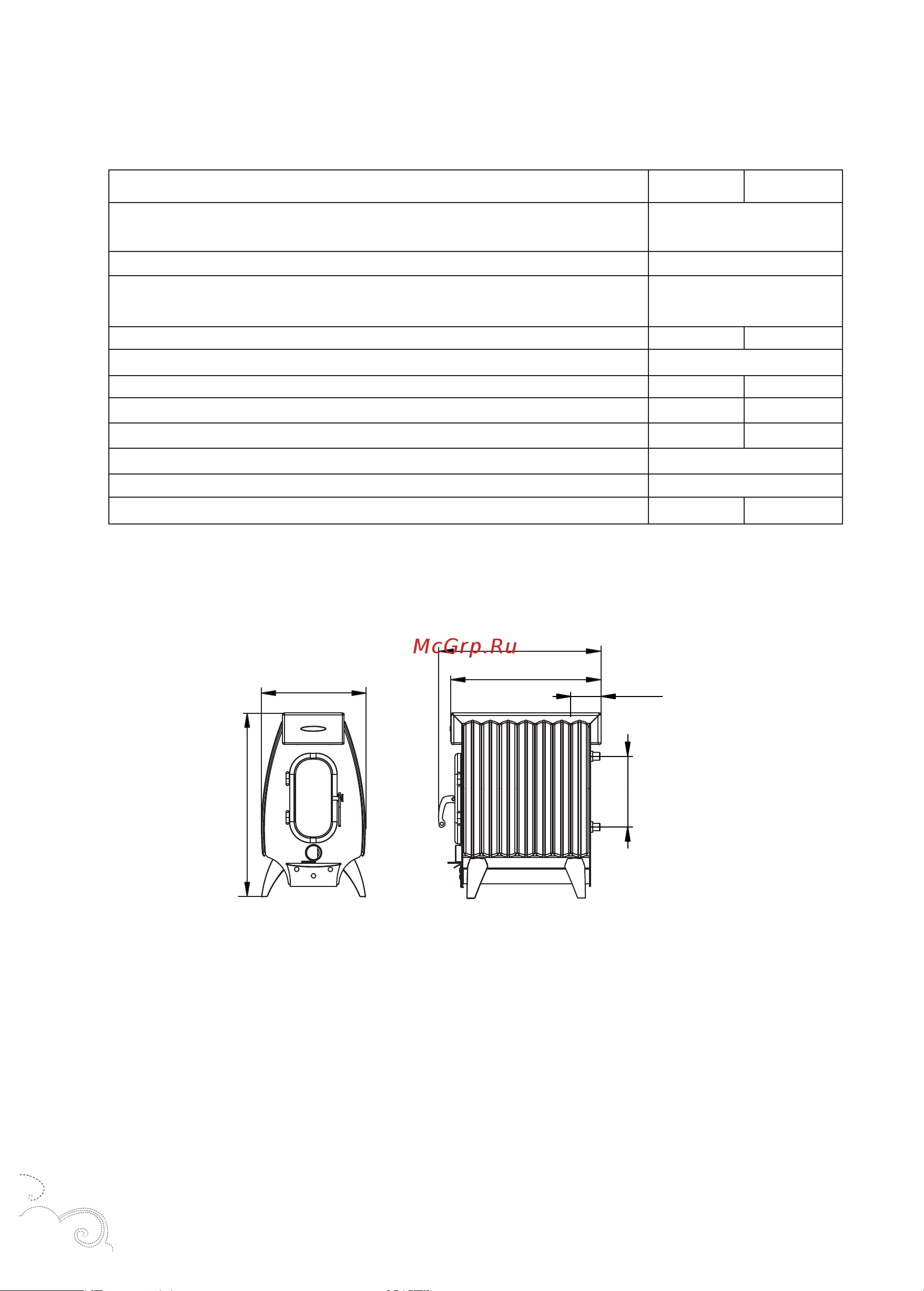

Таблица 2. «Огонь-батарея 7 Лайт» и «Огонь-батарея 7Б Лайт»
Технические характеристики
Рисунок 2. Габаритные размеры «Огонь-батарея 7Б Лайт»
370
655
575
530
250
* - расстояние до центра дымохода
110*
