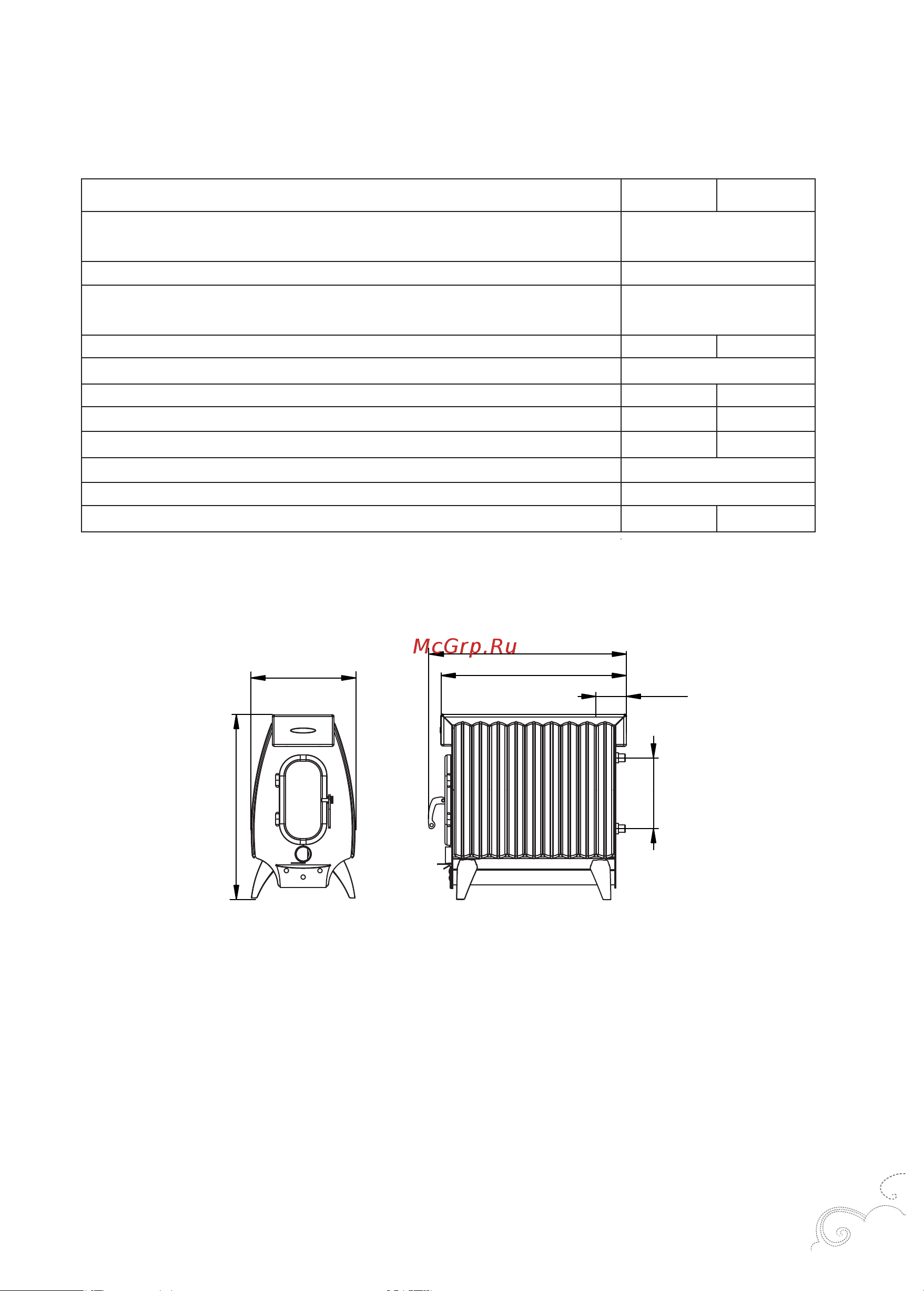

![Тмф Огонь-Батарея 5 Лайт Руководство по эксплуатации онлайн [7/36] 657522](/views2/1873530/page7/bg7.png)
7
Модели «9» «9Б»
Максимальный объем отапливаемого
помещения, куб. м 200
Номинальная мощность, кВт 13
Габаритные размеры
(Ширина х Глубина х Высота), мм 370х700х655
51 54
Масса, кг
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л
62 59
Максимальный объем загрузки топлива, л
57 54
Максимальная длина полена, мм 545 525
Диаметр дымохода, мм 115/120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3
Таблица 3. «Огонь-батарея 9 Лайт» и «Огонь-батарея 9Б Лайт»
Технические характеристики.
Рисунок 3. Габаритные размеры «Огонь-батарея
9Б Лайт»
370
655
660
700
250
* - расстояние до центра дымохода
110*
