6
370
655
760
555
475
405

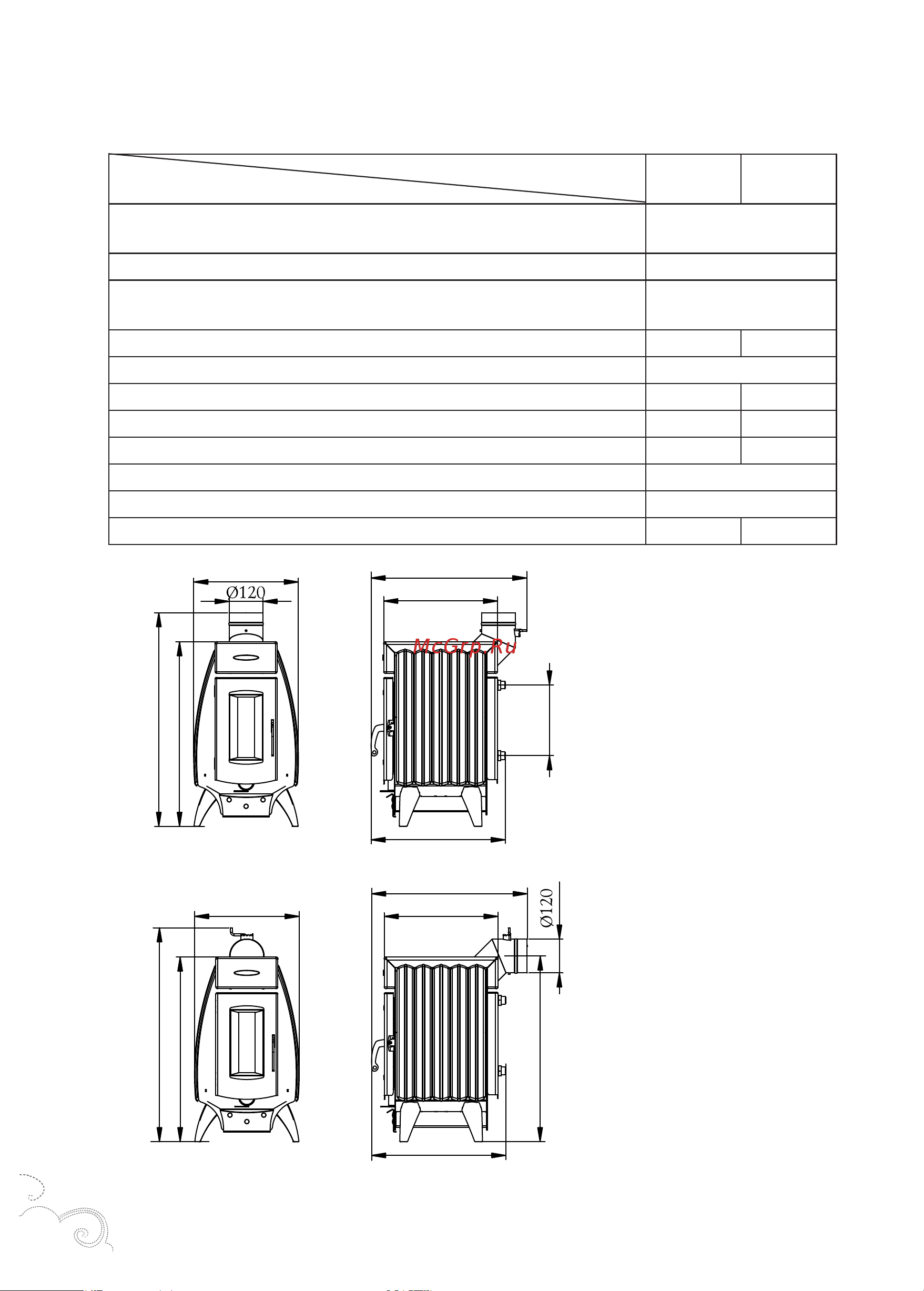

Рисунок 2.
Габаритные размеры
«Огонь-батарея 5Б» с
выходом для трубы назад
370
555
405
475
655
760
Рисунок 1.
Габаритные размеры
«Огонь-батарея 5Б»
с выходом для трубы вверх
Таблица 2. «Огонь-батарея 5» и «Огонь-батарея 5Б»
Технические характеристики
250
660
Модели
Характеристики
«5»
«5Б»
Максимальный объем отапливаемого
помещения, куб.м
100
Номинальная мощность, кВт
6
Габаритные размеры
(Ширина х Глубина х Высота), мм
370х555х760
Масса, кг
44
46,5
Проем топочной дверцы, мм
150х300
Объем камеры сгорания, л
35
32
Максимальный объем загрузки топлива, л
30
27
Максимальная длина полена, мм
295
275
Диаметр дымохода, мм
115/120
Рекомендуемая высота дымохода, м
5
Объем бака-теплообменника, л
-
1,3
Содержание
- Содержание 2
- Тепло приходит из сибири 2
- Модельный ряд 3
- Назначение печи 3
- Особенности конструкции 3
- Конструкция печи 5
- Технические характеристики 5
- Рисунок 9 общий вид и расположение основных 11
- Элементов печи огонь батарея 7б 11
- Выступ зольника 12
- Маркировка 12
- Маркировка и упаковка печи 12
- Порядок снятия упаковки потребителем 12
- Рисунок 10 выдвижной 12
- Упаковка 12
- Уплотненный зольный ящик 12
- Уплотнитель 12
- А выход для дымовой 13
- Б выход для дымовой 13
- Использование по назначению 13
- Подготовка печи к эксплуатации 13
- Рисунок 11 варианты установки выхода для дымовой трубы 13
- Трубы вверх 13
- Трубы назад 13
- Монтаж печи 15
- Подготовка помещения к монтажу печи 15
- Монтаж дымохода 16
- Монтаж системы водонагрева 20
- Выход для 21
- Дымовая труба 21
- Дымовой трубы 21
- Монтаж бака для горячей воды 23
- Эксплуатация печи 24
- Характерные неисправности и методы их устранения 26
- Меры безопасности при эксплуатации печи 27
- Обслуживание печи и дымохода 29
- Техническое обслуживание 29
- Обслуживание светопрозрачного экрана дверцы 30
- Рисунок 16 демонтаж 31
- Текущий ремонт 31
- Теплообменника 31
- Гарантийные обязательства 32
- Транспортирование 33
- Условия транспортирование 33
- Хранение 33
- Комплект поставки 34
- Подготовка к транспортированию 34
- Утилизация 34
