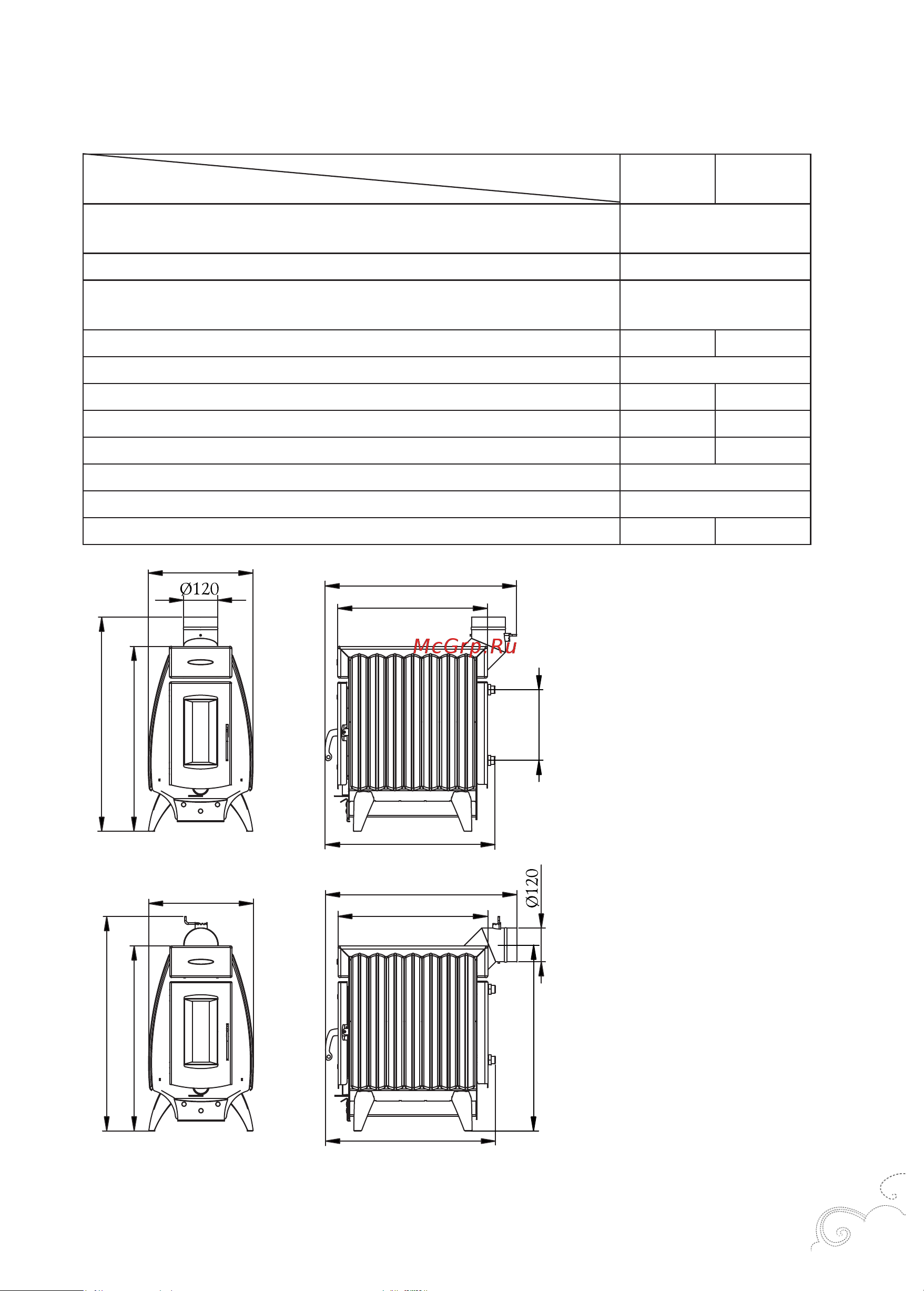

![Тмф Огонь-Батарея 5 Руководство по эксплуатации онлайн [7/36] 657523](/views2/1873531/page7/bg7.png)
Модели
Характеристики
«7»
«7Б»
Максимальный объем отапливаемого
помещения, куб.м
150
Номинальная мощность, кВт
10
Габаритные размеры
(Ширина х Глубина х Высота), мм
370х680х760
Масса, кг
53
55,5
Проем топочной дверцы, мм
150х300
Объем камеры сгорания, л
47
45
Максимальный объем загрузки топлива, л
42
40
Максимальная длина полена, мм
420
400
Диаметр дымохода, мм
115/120
Рекомендуемая высота дымохода, м
5
Объем бака-теплообменника, л
-
1,3
7
370
655
760
530
680
600
Рисунок 4.
Габаритные размеры
«Огонь-батарея 7Б»
с выходом для трубы назад
370
655
760
680
600
530
Рисунок 3.
Габаритные размеры
«Огонь-батарея 7Б»
с выходом для трубы вверх
Таблица 3. «Огонь-батарея 7» и «Огонь-батарея 7Б»
Технические характеристики
250
660
