Тмф Огонь-Батарея 5 Руководство по эксплуатации онлайн [8/36] 657523
![Тмф Огонь-Батарея 5 Руководство по эксплуатации онлайн [8/36] 657523](/views2/1873531/page8/bg8.png)
8
370
655
760
805
660
725
370
655
760
805
725
660

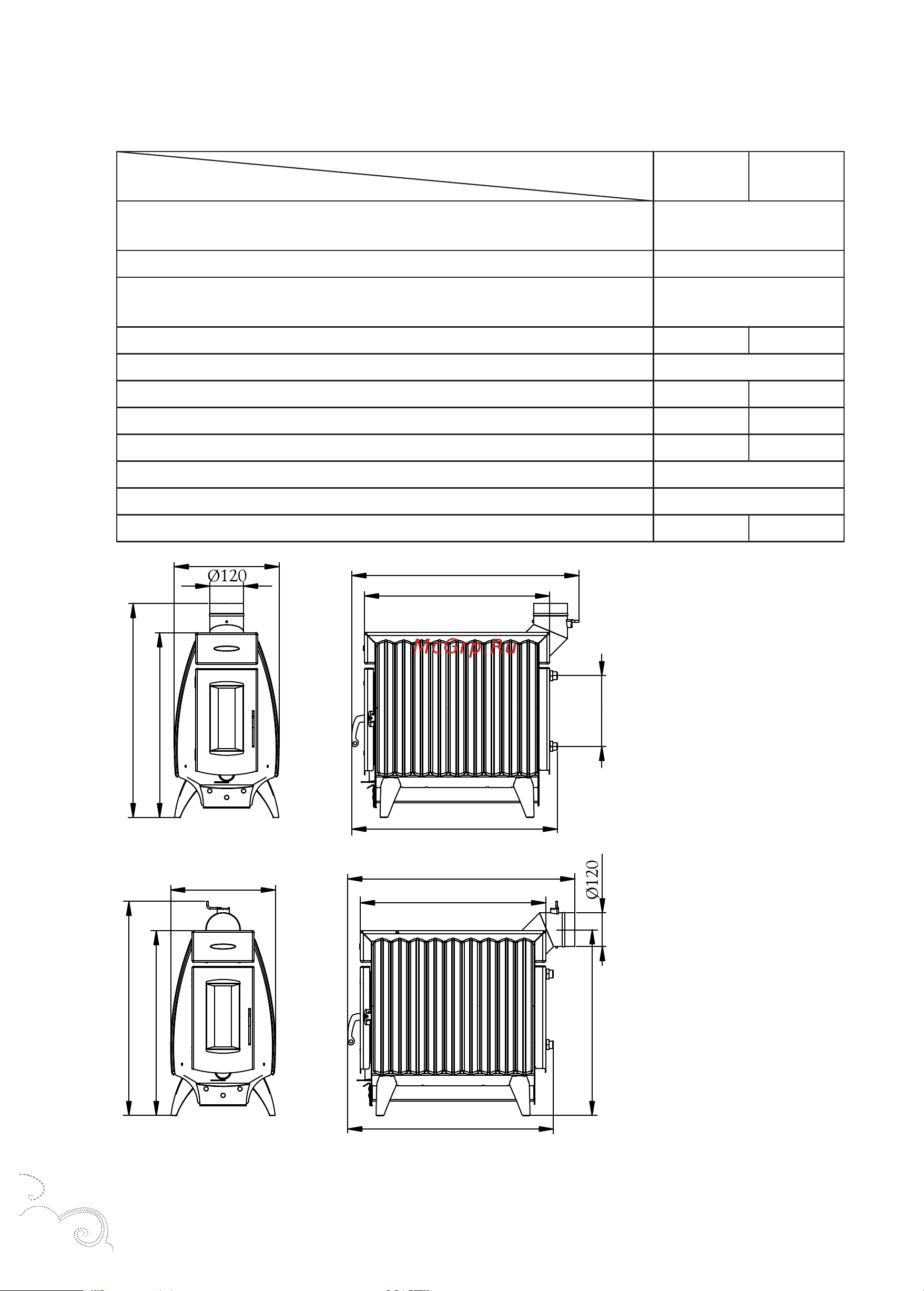

Таблица 4. «Огонь-батарея 9» и «Огонь-батарея 9Б»
Технические характеристики.
Рисунок 6.
Габаритные размеры
«Огонь-батарея 9Б»
с выходом для трубы назад
Рисунок 5.
Габаритные размеры
«Огонь-батарея 9Б»
с выходом для трубы вверх
250
660
Модели
Характеристики
«9»
«9Б»
Максимальный объем отапливаемого
помещения, куб.м
200
Номинальная мощность, кВт
13
Габаритные размеры
(Ширина х Глубина х Высота), мм
370х805х760
Масса, кг
61,5
64
Проем топочной дверцы, мм
150х300
Объем камеры сгорания, л
62
59
Максимальный объем загрузки топлива, л
57
54
Максимальная длина полена, мм
545
525
Диаметр дымохода, мм
115/120
Рекомендуемая высота дымохода, м
5
Объем бака-теплообменника, л
-
1,3
