9
Модели
Характеристики
«11»
«11Б»
Максимальный объем отапливаемого
помещения, куб.м
250
Номинальная мощность, кВт
16
Габаритные размеры
(Ширина х Глубина х Высота), мм
370х930х760
Масса, кг
74,5
77
Проем топочной дверцы, мм
150х300
Объем камеры сгорания, л
76
73
Максимальный объем загрузки топлива, л
71
68
Максимальная длина полена, мм
670
650
Диаметр дымохода, мм
115/120
Рекомендуемая высота дымохода, м
5
Объем бака-теплообменника, л
-
1,3
370
655
760
370
655
760
930
850
780
930
850
780

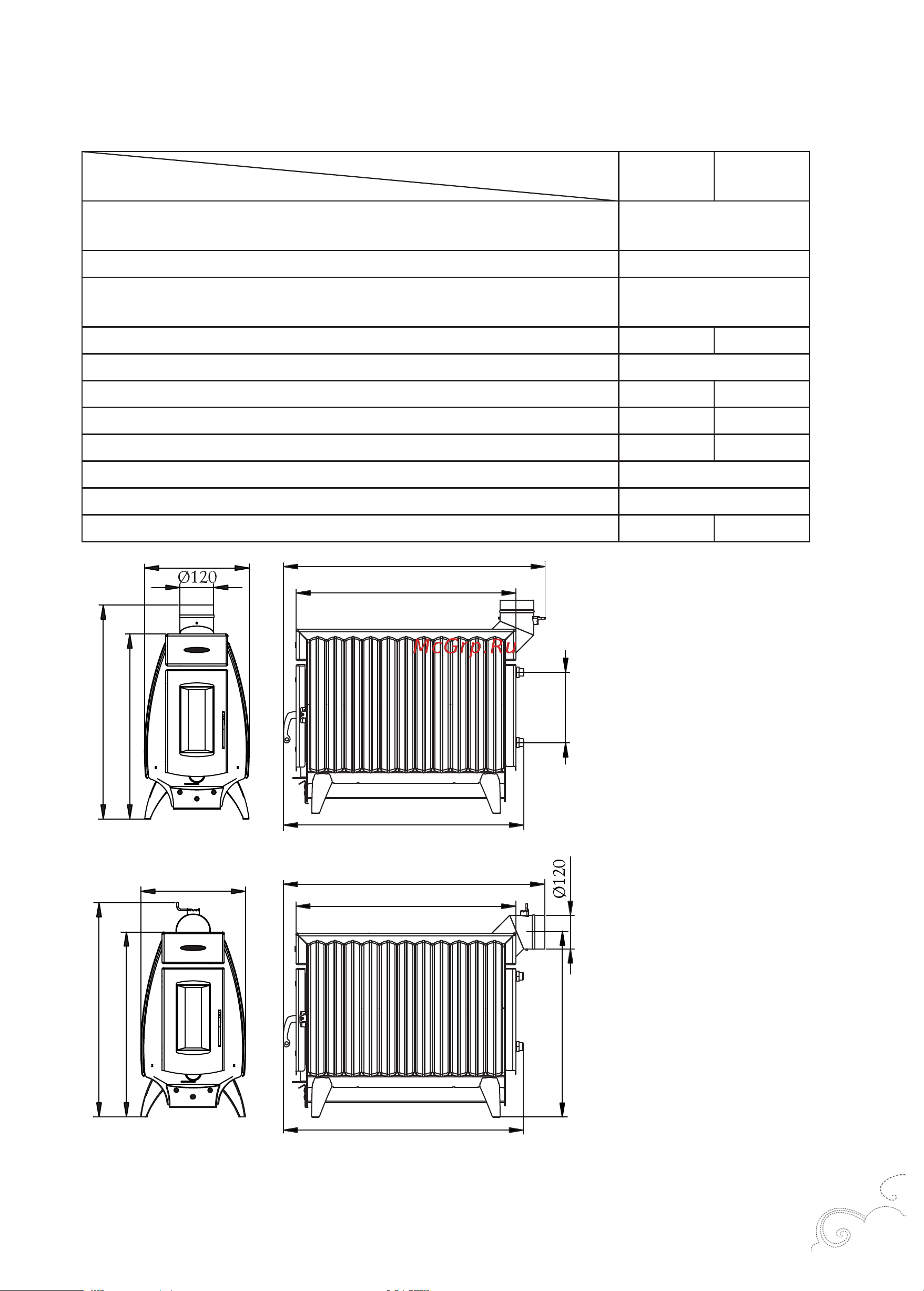

Таблица 5. «Огонь-батарея 11» и «Огонь-батарея 11Б»
Технические характеристики.
Рисунок 8.
Габаритные размеры
«Огонь-батарея 11Б» с
выходом для трубы назад
Рисунок 7.
Габаритные размеры
«Огонь-батарея 11Б» с
выходом для трубы вверх
250
660
