МИКШЕРНЫЕ КОНСОЛИ VOLTA
37
Экран/заземление
Экран/заземление
Экран/заземление
Экран
Ring = возврат
Tip = посыл
Tip = сигнал
Ring = возврат (соединены вместе)
К инсерту
К Tape- или FX-входу
Ко входу процессора
К выходу процессора
К инсерту

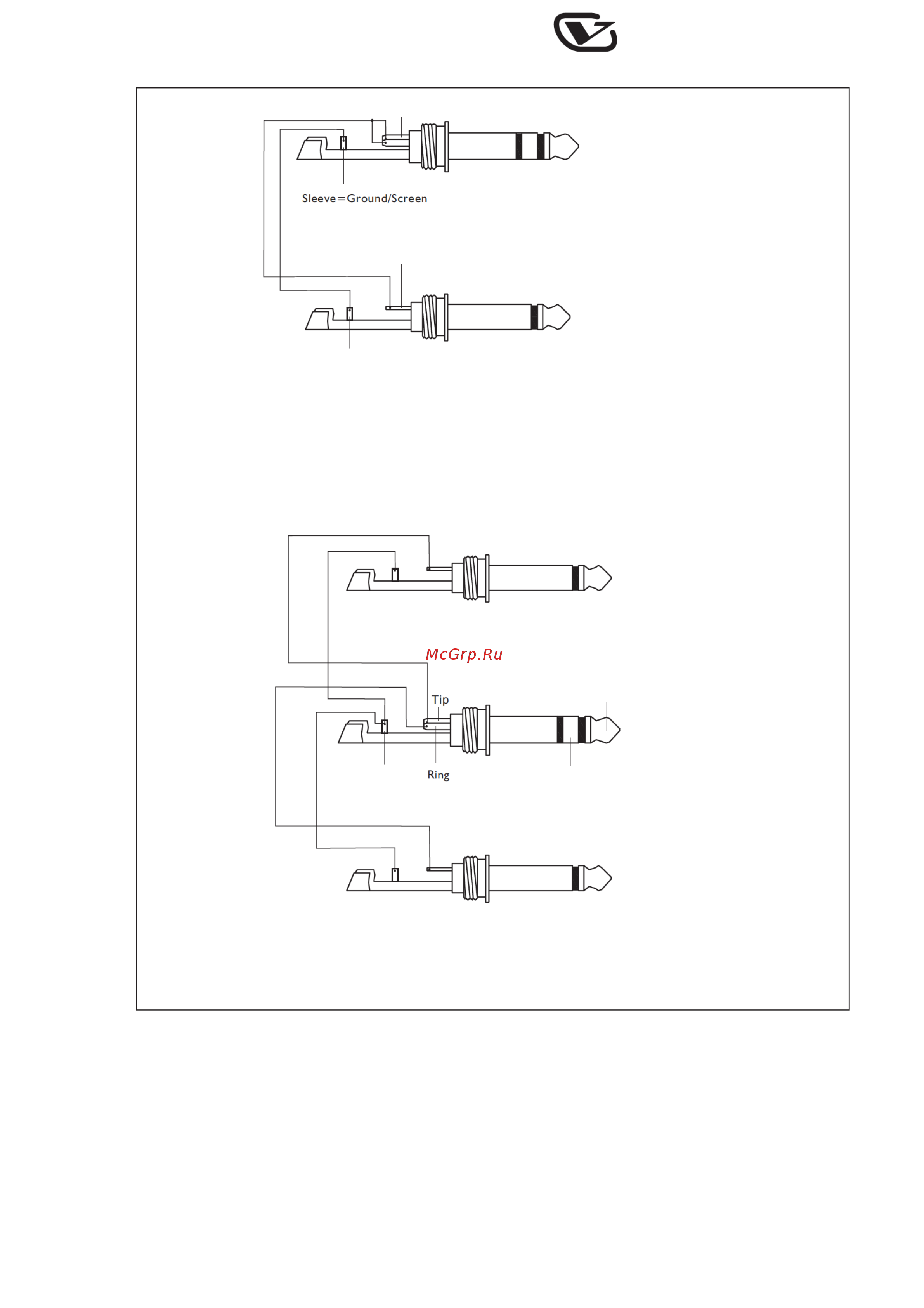

Распайка несимметричного кабеля
(позволяет использовать возвраты в качестве
директ-выходов с одновременным протеканием
сигнала через канальную полосу)
Распайка стереокабеля для подключения внешних эффект-
процессоров
(используется в случаях, когда процессор использует для ввода и
вывода сигнала два разных разъема вместо одного)
