Русский-20

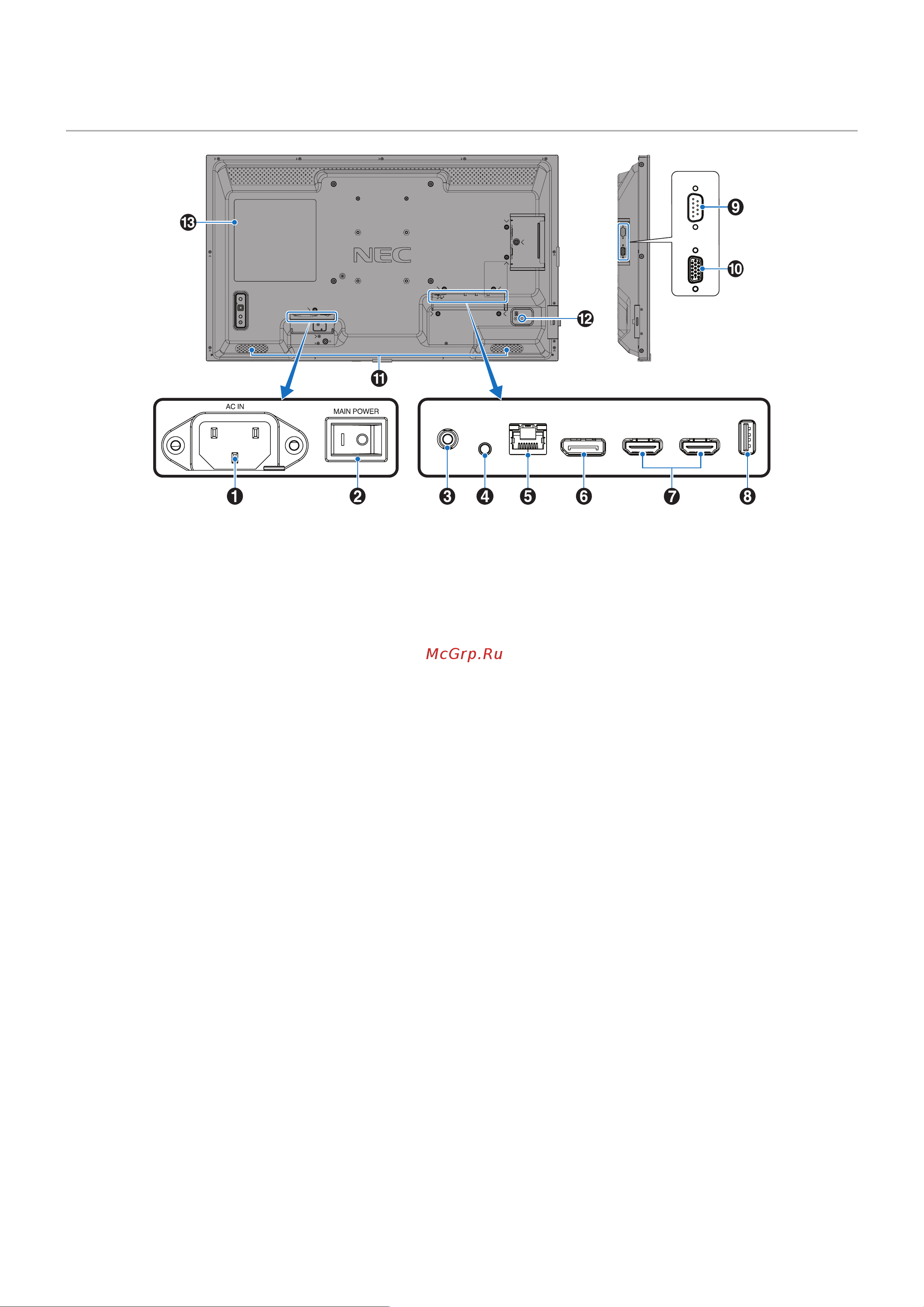

Панель разъемов
USB
DisplayPort
HDMI2
HDMI1 (ARC)
LAN
AUDIO OUT
REMOTE
HDMI
RS-232C IN
VGA(RGB) IN
A Разъем переменного тока
Служит для подключения шнура питания, входящего в
комплект изделия.
B Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
C ВЫХОД АУДИОСИГНАЛА
Вывод аудиосигнала из DisplayPort и HDMI на внешнее
устройство (стереоприемник, усилитель и т. д.).
ПРИМЕЧАНИЕ: Данный разъем не поддерживает вход
наушников.
D ДИСТАНЦИОННЫЙ БЛОК
Используйте дополнительный комплект управления,
подсоединив его к монитору.
ПРИМЕЧАНИЕ: • Не используйте этот разъем без
соответствующих указаний.
• При подключении дополнительного
комплекта управления, датчик
дистанционного управления
монитором отключается.
E Входной порт LAN (RJ-45)
Служит для подключения к LAN, для управления и
контроля монитора по сети. См. стр. 52.
F Вход DisplayPort
Вход сигналов DisplayPort.
G HDMI IN (HDMI1 (ARC)/HDMI2)
Вход сигналов HDMI.
ПРИМЕЧАНИЕ: • Терминал HDMI1 также
поддерживает функцию ARC
(реверсивный аудиоканал) для
аудиовыхода.
• ARC передает звук с монитора на
аудио оборудование с помощью
разъема HDMI1 ARC.
• Используйте прилагаемый кабель
HDMI с поддержкой ARC. Звук с
монитора будет транслироваться
через аудио оборудование.
• Для управления аудио
оборудованием можно использовать
прилагаемый пульт дистанционного
управления.
H Порт USB
Устройство считывания USB-накопителя для
использования с медиапроигрывателем.
Подача питания для USB-устройств.
Информацию о USB-портах см. в разделе
«Использование порта USB» на стр. 31.
I Вход RS-232C (9-штыревой D-Sub)
Подключите вход RS-232C от внешнего оборудования,
например ПК, для управления функциями RS-232C.
См. стр. 51.
J VGA(RGB) IN (15-контактный мини D-Sub)
Вход аналогового сигнала RGB от персонального
компьютера или другого RGB устройства.
