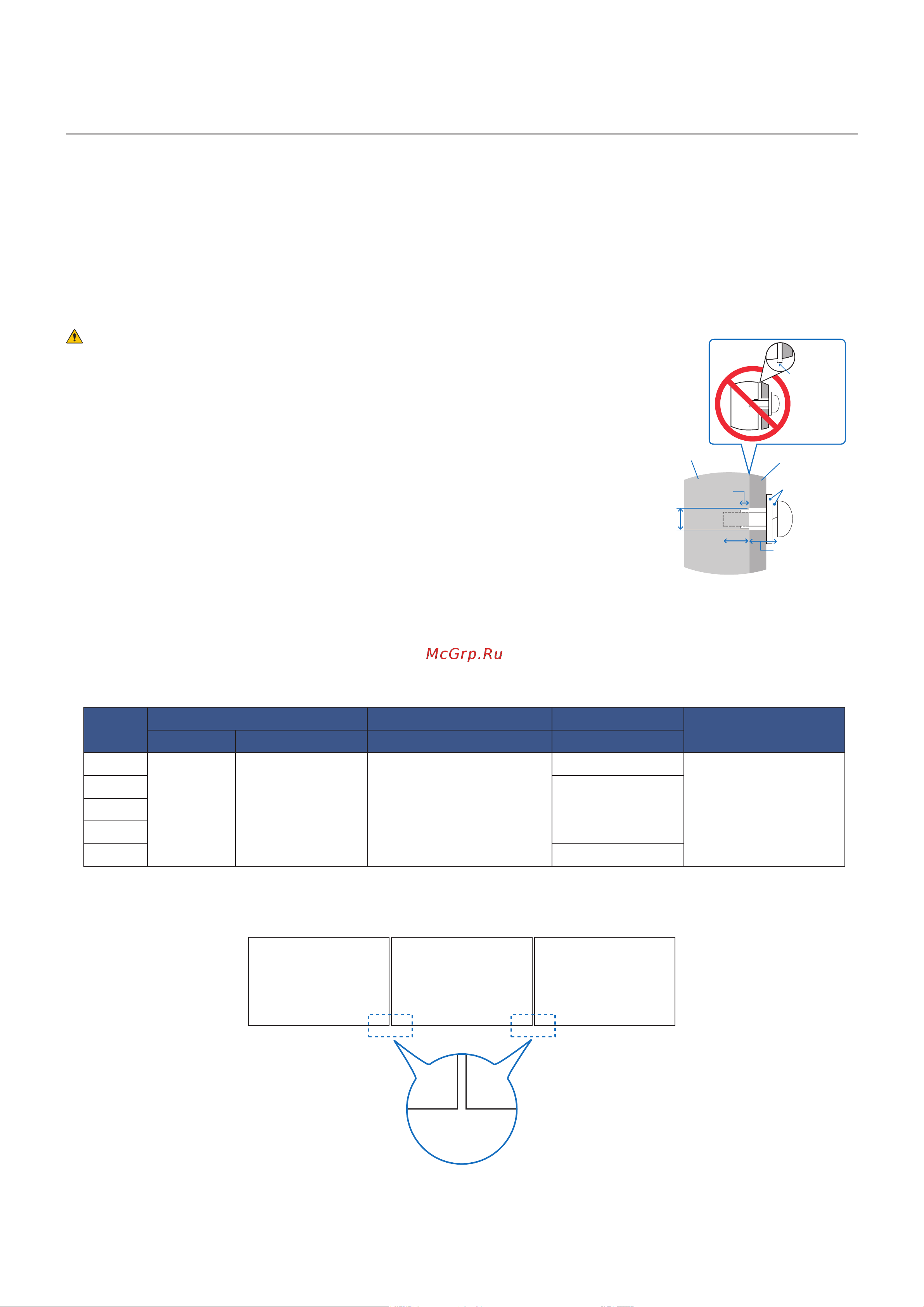

Nec MultiSync E438 [17/90] Установка для обученных монтажников
![Nec MultiSync E438 [17/90] Установка для обученных монтажников](/views2/1873713/page17/bg11.png)
Русский - 14
Внимательно осмотрите место для монтажа устройства. Не все стены и потолки смогут выдержать вес монитора.
Вес этого монитора указан в технических характеристиках.
Гарантия не покрывает повреждения в результате неправильной установки, изменения конструкции или стихийных
бедствий.
Несоблюдение данных рекомендаций может привести к аннулированию гарантии.
Будьте внимательны: не загораживайте вентиляционные отверстия монтажными кронштейнами.
Изучите раздел «Важная информация».
• При использовании имеющихся в продаже монтажных кронштейнов
убедитесь, что они соответствуют стандарту VESA «Монтажный
интерфейс плоского дисплея» (FDMI).
• Убедитесь в достаточной прочности поверхности, к которой будут
крепиться кронштейны.
• Выбирайте имеющиеся в продаже монтажные кронштейны, достаточно
прочные, чтобы выдержать вес монитора.
• Перед установкой следует проверить место установки и убедиться, что
оно достаточно прочное, чтобы гарантировать безопасность.
• Будьте внимательны: не загораживайте частично вентиляционные
отверстия монитора кронштейнами.
• Для получения подробной информации сверьтесь с руководством в
комплекте с монтажными аксессуарами.
• На задней стороне имеются 4 монтажных отверстия. Ровно закрепите монитор в четырех местах.
(См. рекомендуемые примеры установки в разделе «Установка на стену или потолок».)
• Для крепления кронштейнов к монитору используйте винты указанных ниже размеров. Надежно затягивайте винты.
E328
М6 13–15 мм ≤ Ø 8,5 мм
2,3 мм
390–520 Н•см
E438
4 ммE498
E558
E658 4,5 мм
При длительном использовании видеостены мониторы могут немного растянуться по ширине из-
за колебаний температуры. Поэтому рекомендуется оставлять зазоры более одного миллиметра
между смежными краями мониторов.
> 1,0 мм
Винт (A)
Монитор
Диаметр (C)
Зазор
Шайбы
Монтажный
кронштейн
Без резьбы (D)
Толщина
кронштейна
и шайб
(B)
