Не бойся быть услышанным!
Don't scared to be heard! WWW.VOLTA-AUDIO.RU

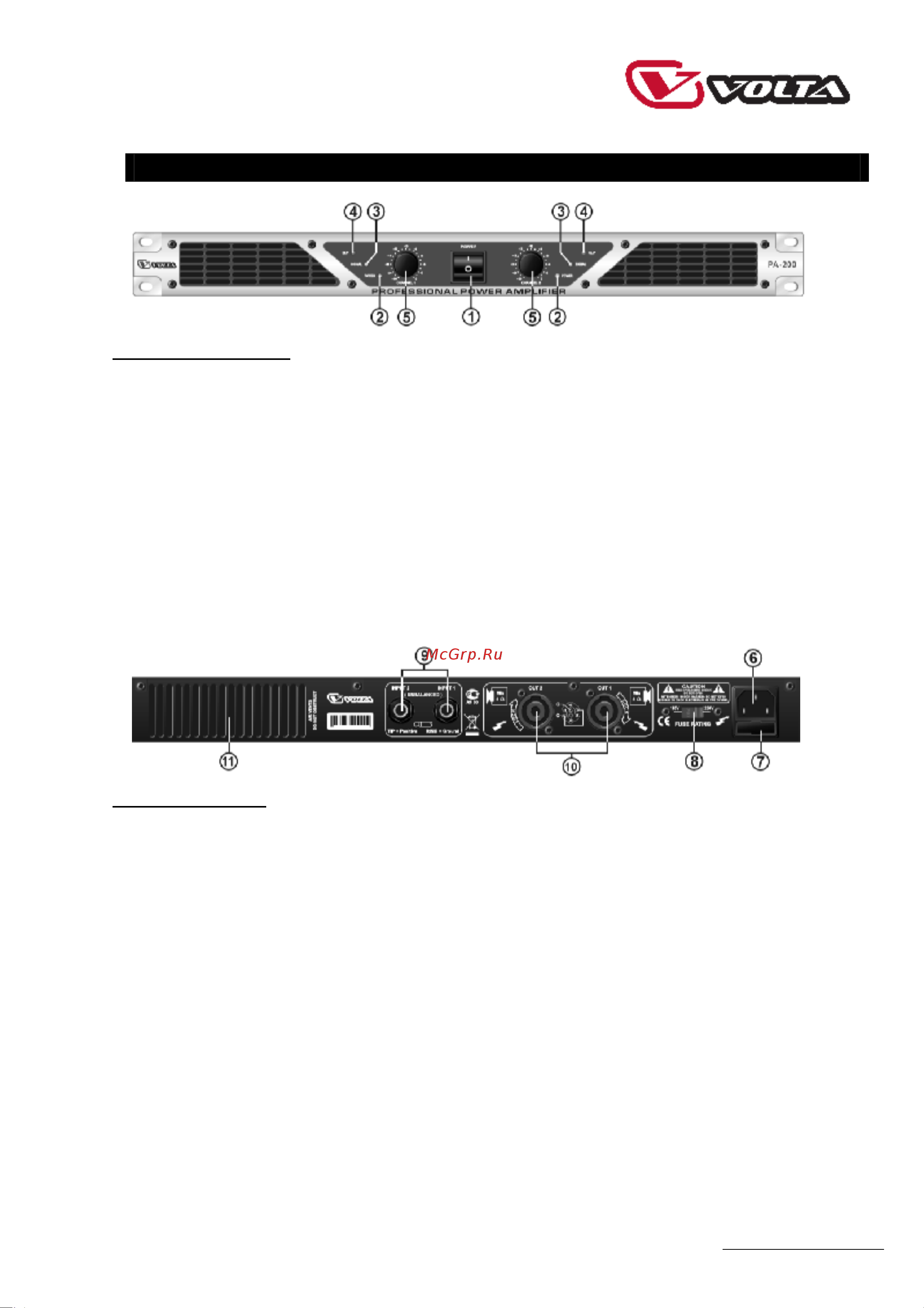

ОРГАНЫ УПРАВЛЕНИЯ (2U)
ПЕРЕДНЯЯ ПАНЕЛЬ
1. ВЫКЛЮЧАТЕЛЬ
Для включения или выключения усилителя нажмите
соответственно на верхнюю или нижнюю часть этой
кнопки. Прежде чем включить усилитель, проверьте все
подсоединения и установите регуляторы уровня в
положение минимума. Кратковременное отключение
звука при включении или выключении усилителя не
является признаком неисправности.
Внимание: Всегда включайте усилитель мощности в
последнюю очередь, после того, как включена вся
подсоединенная аппаратура. Всегда выключайте
усилитель мощности до выключения подсоединенной
аппаратуры.
2. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ВКЛЮЧЕНИЯ
Эти светодиоды зажигаются при включении усилителя.
3. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ СИГНАЛА
Эти светодиоды зажигаются для подтверждения наличия
входного сигнала уровнем выше 100 мВ на данном канале
усилителя.
4. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ПЕРЕГРУЗКИ
Эти светодиоды зажигаются при перегрузке на 3 дБ какого-
либо из выходных каскадов усилителя мощности.
Нерегулярное мигание светодиодов допустимо, однако
если они светятся постоянно, следует снизить уровень
регуляторами усилителя либо сократить уровень
выходного сигнала предшествующего компонента во
избежание заметных на слух искажений.
5. РЕГУЛЯТОРЫ УРОВНЯ
Они управляют уровнем сигнала, поступающим в каждый
из каналов. Реальное затухание напряжения в усилителе
указывается в дБ. Если индикаторы ограничения постоянно
светятся (что указывает на слишком сильный входной
сигнал), поверните эти регуляторы против часовой стрелки.
ЗАДНЯЯ ПАНЕЛЬ
6. СОЕДИНИТЕЛЬ ЭЛЕКТРОПИТАНИЯ
Разъем сетевого шнура предназначен для
подсоединения усилителя мощности к электросети
переменного тока.
ВНИМАНИЕ: Пользуйтесь усилителем только с
подсоединением провода заземления переменного
тока к заземлению электросети.
7. ПРЕДОХРАНИТЕЛЬ
Держатели предохранителей номиналом 5 А - 15 A / 250
В. Если эти предохранители постоянно перегорают,
выключите аппарат и передайте в сервисный центр для
обследования.
8. ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ СЕТИ
Убедитесь, что переключатель напряжения сети
установлен в положение, соответствующее значению
сети вашего региона или существующего источника
питания.
9. ВХОДНЫЕ РАЗЪЕМЫ (1\4” JACK)
Подсоедините к входным разъёмам сигнальные кабели от
устройства, стоящим последним в цепи вашего звукового
комплекта. Обратите особое внимание на правильность
распайки коммутационных кабелей, в том числе
полярность. Не используйте в работе не предназначенные
или ненадёжные разъёмы.
10. ВЫХОДНЫЕ РАЗЪЕМЫ (SPEAKON)
Подсоедините к выходным разъёмам сигнальные кабели от
акустических систем. Обратите особое внимание на
правильность распайки коммутационных кабелей, в том
числе полярность. Не используйте в работе не
предназначенные или ненадёжные разъёмы.
11. ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ
Усилитель мощности в процессе эксплуатации выделяет
определённое количество тепла, которое выводится через
специальные отверстия. Пожалуйста, не закрывайте их во
избежание перегрева прибора.
Внимание! Минимальное сопротивление акустических
систем подключаемых к усилителю не должно быть
ниже 4 Ом!
