Русский-17

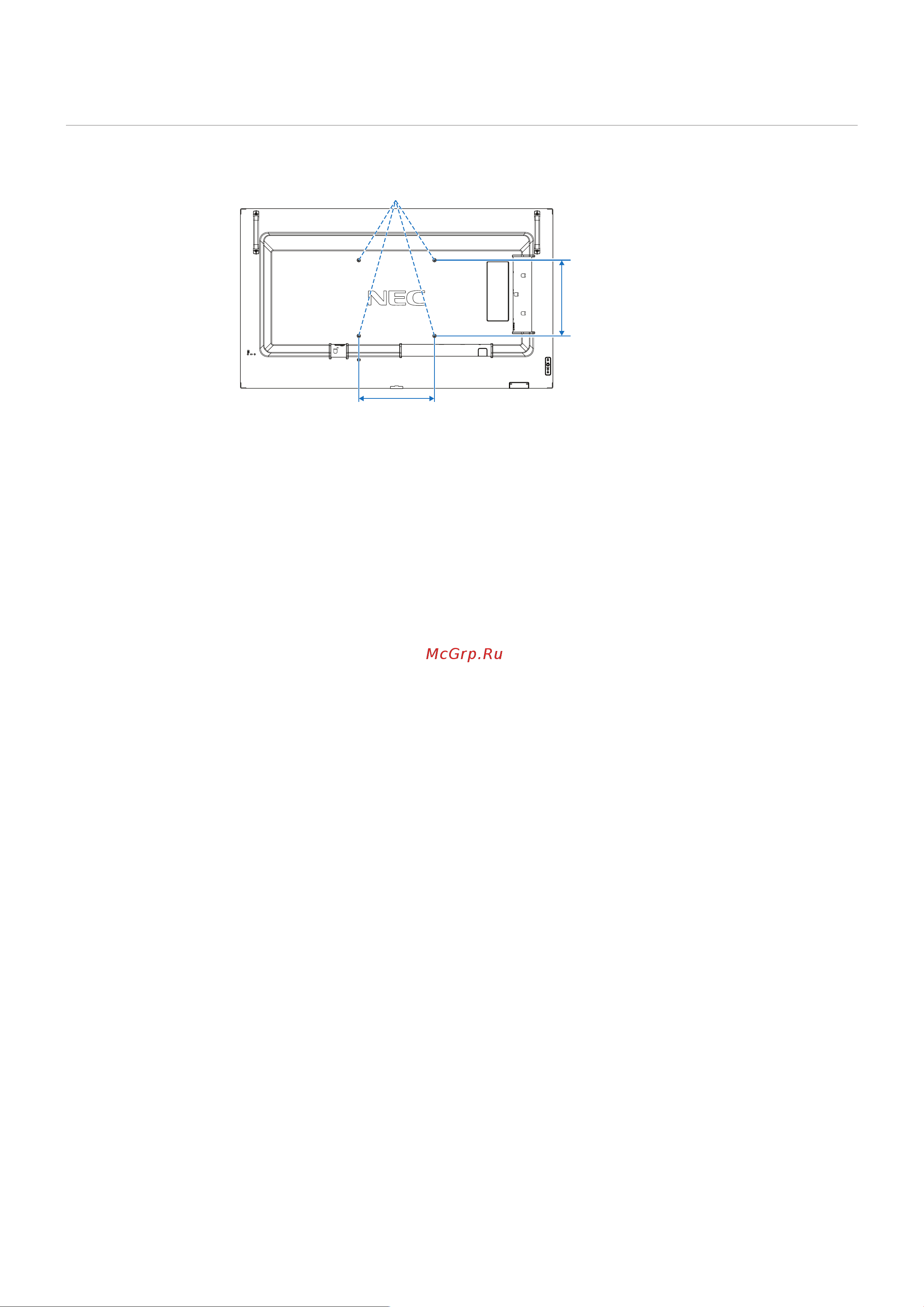

Крепление кронштейнов
Монитор разработан для использования с монтажной системой VESA. Будьте внимательны и избегайте
опрокидывания монитора при креплении кронштейнов.
300 мм (M431/M491/M551)
400 мм (M651)
300 мм (M431/M491/M551)
400 мм (M651)
Монтажный интерфейс M6 VESA (M431/M491/M551), M8 (M651)
Кронштейны можно прикрепить к монитору, когда он повернут вниз лицевой стороной. Чтобы избежать царапин ЖК-
панели, перед размещением монитора на столе экраном вниз на стол необходимо положить мягкую ткань, например
полотенце, чья площадь будет превышать площадь экрана монитора. Убедитесь, что на столе отсутствуют предметы,
которые могут повредить монитор.
Несовместимые и не одобренные компанией NEC кронштейны должны соответствовать стандарту VESA «Монтажный
интерфейс плоского дисплея» (FDMI).
ПРИМЕЧАНИЕ: Перед установкой разместите монитор лицевой стороной вниз на ровной поверхности, которая
больше экрана монитора. Используйте прочный стол, который может легко выдержать вес монитора.
