6

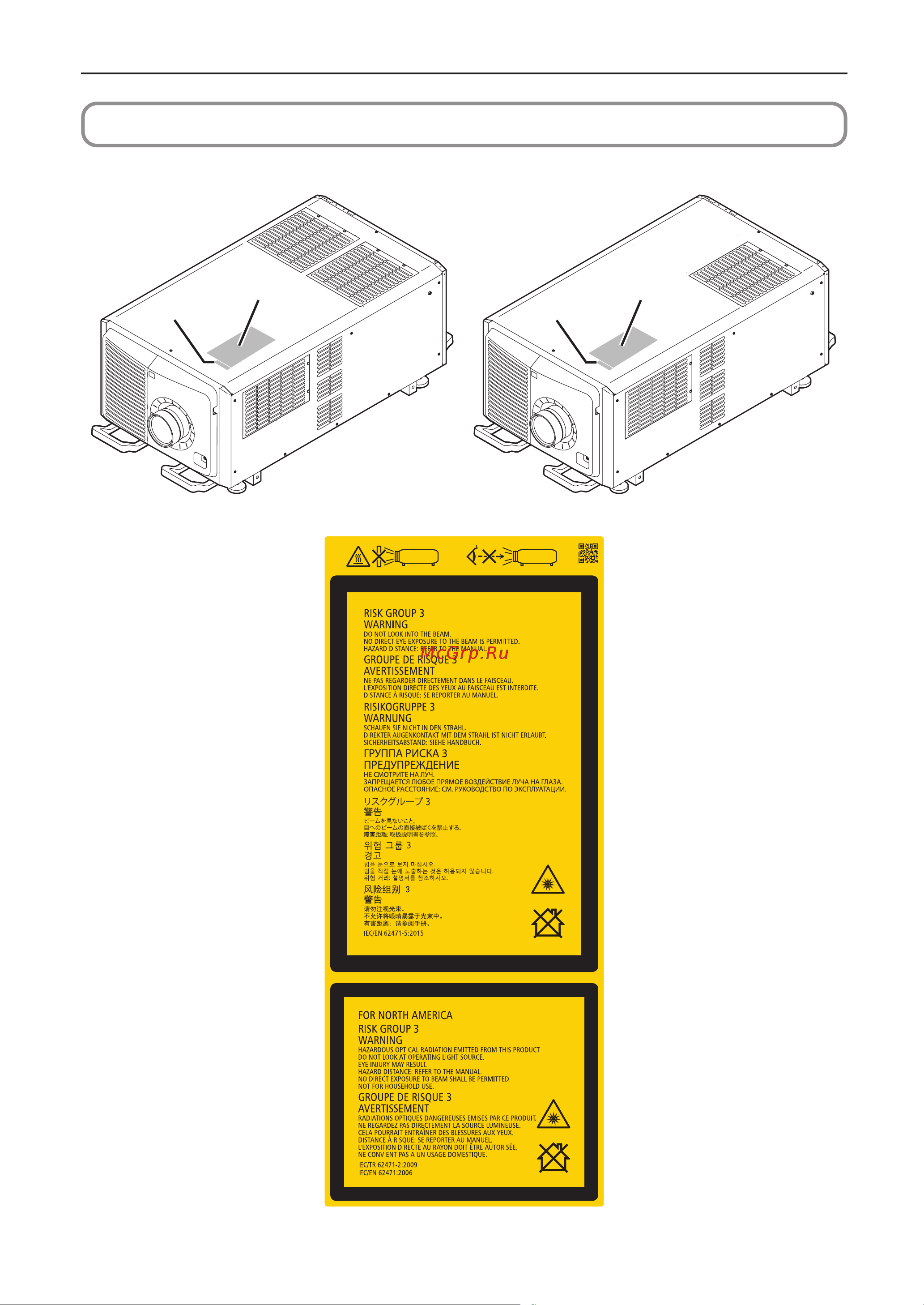

Информация о ярлыке
• NC3541L
Табличка A
Табличка F
• NC2041L
Табличка A
Табличка F
Табличка A: Предупреждение о замене лампы этикетки
3262160500
