Русский-17
Русский

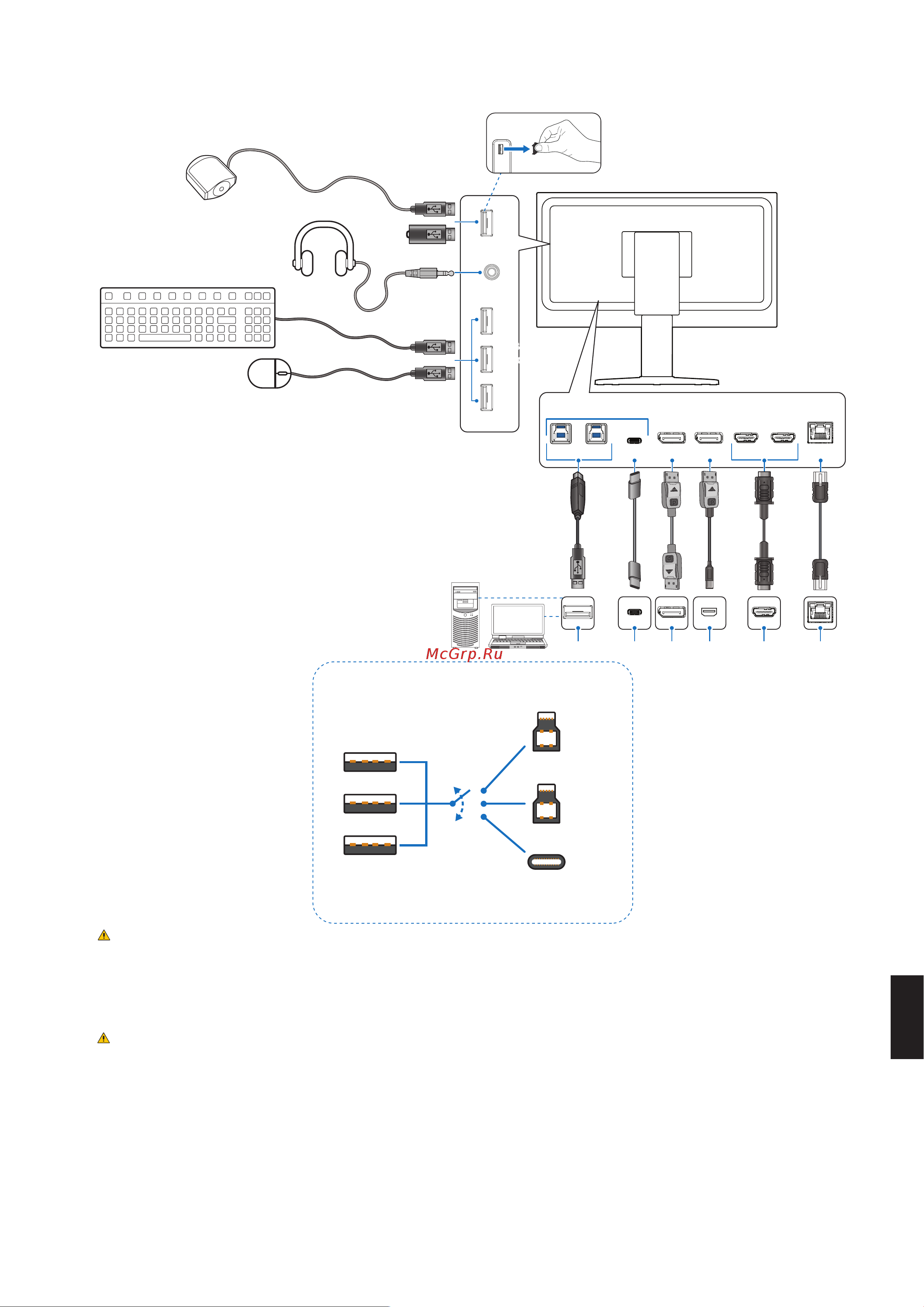

3. Подключите устройства к монитору.
USB1 USB2 USB-C
DisplayPort1 DisplayPort2
HDMI1 HDMI2 LAN
USB DisplayPort HDMI LANUSB
Type-C
Mini-
DisplayPort
MDVSENSOR3
Крышка
SENS/MEM
Наушники
USB
Выходной порт
(Тип A)
Входной USB
Информация о USB-концентраторе
Компьютеры
USB-устройства
Выходной порт USB
Входной порт USB
[Выбор
входа USB-
концентратора]
например, мышь
(Тип A)
(Тип A)
(Тип A)
USB1
(USB 3.1 Gen 1, Тип B)
USB2
(USB 3.1 Gen 1, Тип B)
USB-C
(Тип C)
ВНИМАНИЕ! Во избежание помех при приеме радио- и телепередач для данного изделия необходимо
использовать комплектные кабели.
Для DisplayPort, HDMI, USB и USB-C используйте экранированный кабель.
Использование адаптеров или других кабелей может привести к возникновению помех при
приеме радио- и телепередач.
ВНИМАНИЕ! • Не пережимайте USB-кабель. В нем может скопиться тепло, что приведет к возгоранию.
• Не подсоединяйте надетые наушники к монитору. Высокий уровень громкости может
повредить органы слуха и привести к глухоте.
ПРИМЕЧАНИЕ: • Регулировка регулятора громкости, а также эквалайзера на настройки, отличные
от центрального положения, может увеличить выходное напряжение наушников и,
следовательно, уровень звукового давления.
• Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со
встроенным резистором громкость звука уменьшается.
• Неправильно выполненное подключение может привести к неустойчивой работе,
повреждению и уменьшению срока службы монитора или компонентов ЖК-модуля.
