Русский-13
Русский

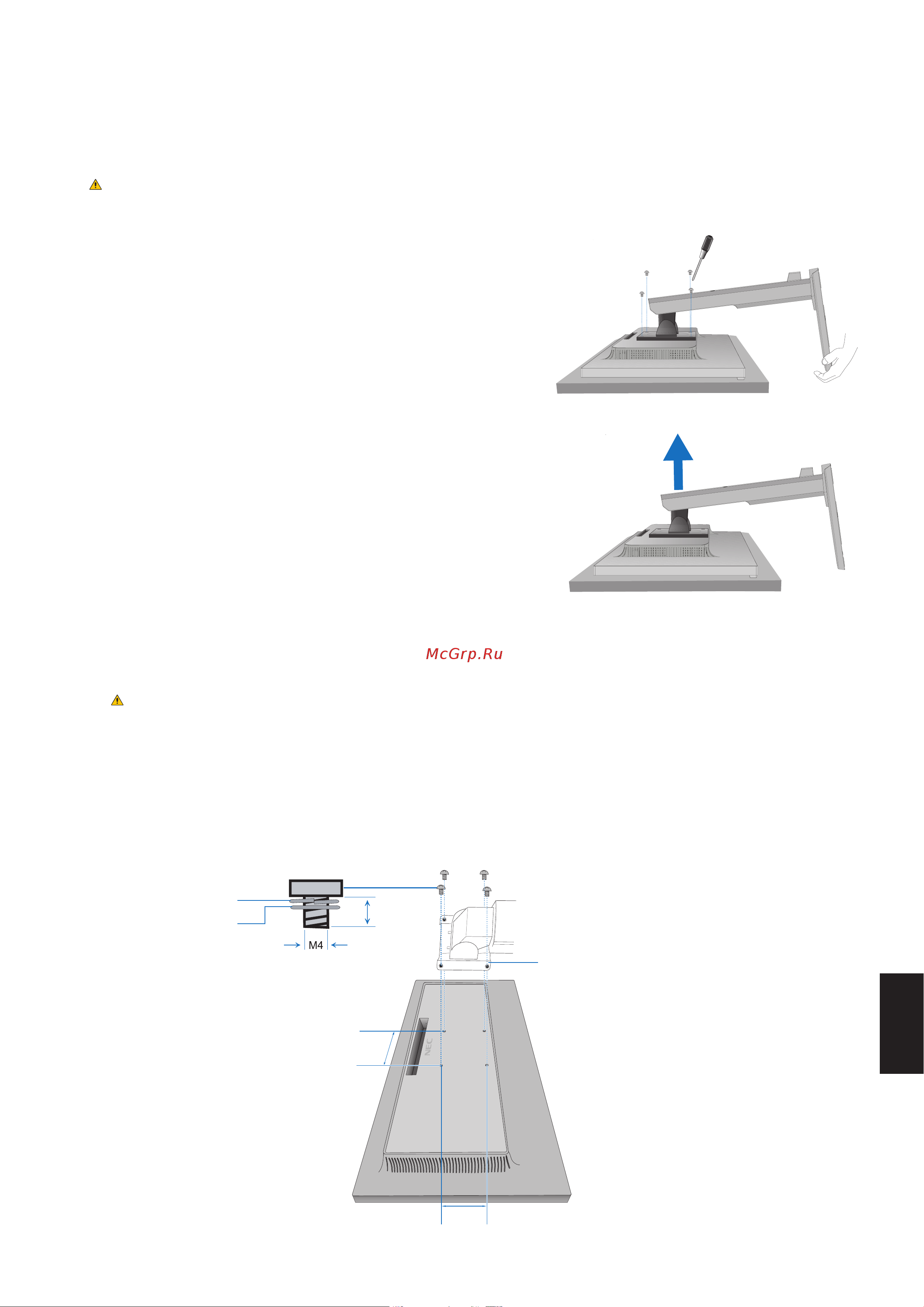

Рисунок S.1
Рисунок S.2
Установка на подвижный кронштейн
Данный ЖК-монитор может быть установлен на подвижный кронштейн. Для получения дополнительной информации
обратитесь в компанию NEC.
Чтобы подготовить монитор к установке в другом положении:
• Следуйтеинструкциямпроизводителякреплениямонитора.
ВНИМАНИЕ.
В целях безопасности монитор следует крепить к кронштейну, который выдерживает вес монитора.
Для получения подробной информации см. стр. 19. Перед монтажом снимите подставку монитора.
Снятие подставки монитора перед установкой
Чтобы подготовить монитор к установке в другом положении:
1. Отсоедините все кабели.
2. Возьмите монитор с двух сторон и установите его в самое верхнее положение.
3.
Положите монитор экраном вниз на неабразивную поверхность (Рисунок S.1).
ПРИМЕЧАНИЕ. Будьте аккуратны, когда лицевая панель монитора
обращена вниз.
4. Отверните 4 винта, с помощью которых монитор крепится к
подставке монитора (Рисунок S.1).
ПРИМЕЧАНИЕ. При откручивании винтов надежно удерживайте подставку
монитора, чтобы предотвратить падение подставки монитора.
5. Снимите подставку монитора (Рисунок S.2).
ПРИМЕЧАНИЕ. Другие используемые подставки или кронштейны должны
соответствовать стандарту VESA.
Соблюдайте осторожность при снятии подставки монитора.
6. Теперь монитор готов к установке другим способом.
Установка подвижного кронштейна
Данный ЖК-монитор может быть установлен на подвижный кронштейн.
1. Выполните действия, описанные в разделе Снятие подставки монитора перед установкой.
2. Прикрепите кронштейн к монитору 4 винтами, которые соответствуют перечисленным ниже требования
(Рисунок F.1).
ВНИМАНИЕ.
•Дляпредотвращенияповрежденияподставкимонитораиспользуйтетолькоранеевыкрученные
из подставки монитора винты (4 шт.) или указанные винты (Рисунок F.1).
•Сцельюсоблюдениятребованийбезопасностимонитордолженбытьустановленна
кронштейне, который гарантирует необходимую устойчивость. ЖК-монитор следует
использовать только с предназначенным для него кронштейном (например, стандарта TUEV GS).
•Затянитевсевинты(рекомендуемаясилазажима:98–137Н
•
см).
Если винты слабо затянуты, монитор может упасть с кронштейна.
•Еслимониторнельзяположитьэкраномвнизнаплоскуюповерхность,монтажгибкого
кронштейна выполняется двумя или более людьми.
3. Подключите кабели на тыльной стороне монитора.
Рисунок F.1
100 мм
100 мм
Толщина кронштейна (рычага)
2,0~3,2 мм
12 мм
Контршайба
Плоская шайба
