Nec MultiSync E172M [17/29] Установка на гибкий кронштейн

Русский-15

Русский

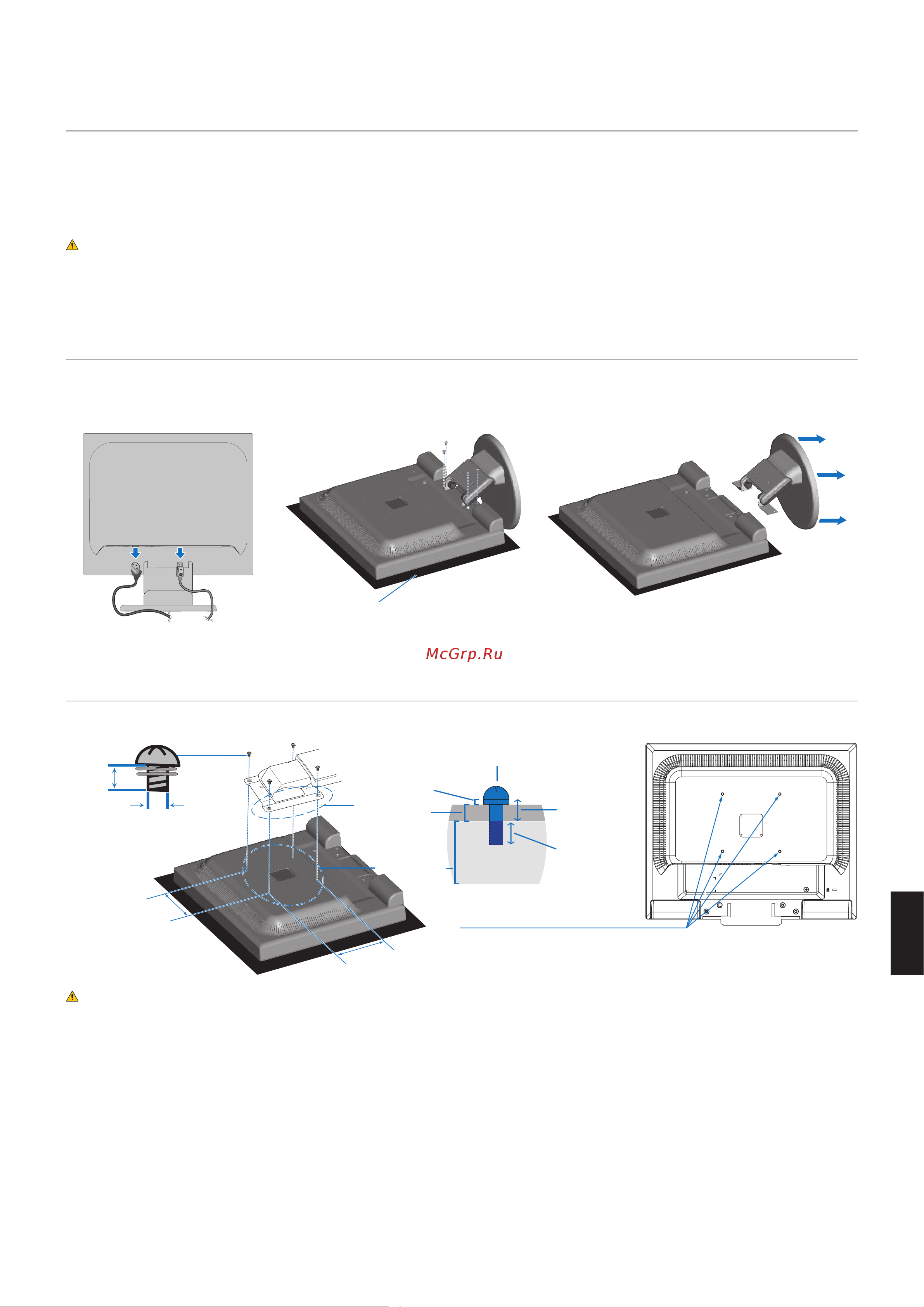

Установка на гибкий кронштейн

Этот монитор разработан с возможностью использования гибкого кронштейна. За подробной информацией обратитесь

к компании NEC.

Следуйте инструкциям, предоставленным производителем подставки монитора. Перед монтажом снимите подставку

монитора.

ВНИМАНИЕ! Для соответствия требованиям безопасности, монитор должен быть закреплен на кронштейне,

который выдерживает вес монитора. См. «Технические характеристики» — «E172M» на стр. 22 для

получения подробной информации.

Для монтажа снимите подставку монитора.

ПРИМЕЧАНИЕ: Соблюдайте осторожность при снятии подставки монитора.

1 2 3

Не абразивная поверхность

Установите гибкий кронштейн

Используя четыре винта, соответствующих указанным ниже характеристикам, закрепите кронштейн на мониторе.

100 мм

Монтажный

кронштейн

(2,0 - 3,2 мм)

Винт (M4)

Пружинная шайба

и плоская шайба

Устройство

6-8 мм

Толщина

кронштейна

и шайбы

4 x 12 мм с пружинной

шайбой и плоской шайбой

12 мм

4-ВИНТА (M4)

МАКС. глубина: 8,0 мм

При использовании другого винта

проверьте глубину отверстия.

Вес ЖК-монитора в сборе: 3,0 кг (МАКС.)

ВНИМАНИЕ! • Монитор следует использовать только с одобренным кронштейном (например, марки TUEV GS).

• Затяните все винты (рекомендуемый момент затяжки: 98 — 137 Н•см).

• Если при установке монитор невозможно положить лицевой частью на плоскую поверхность, то

для подсоединения гибкого кронштейна необходимо два или более человек.

• Монитор следует использовать только в горизонтальном положении. При монтаже на гибком

кронштейне, установите монитор в горизонтальное положение, чтобы светодиодный индикатор

располагался на нижней рамке.
