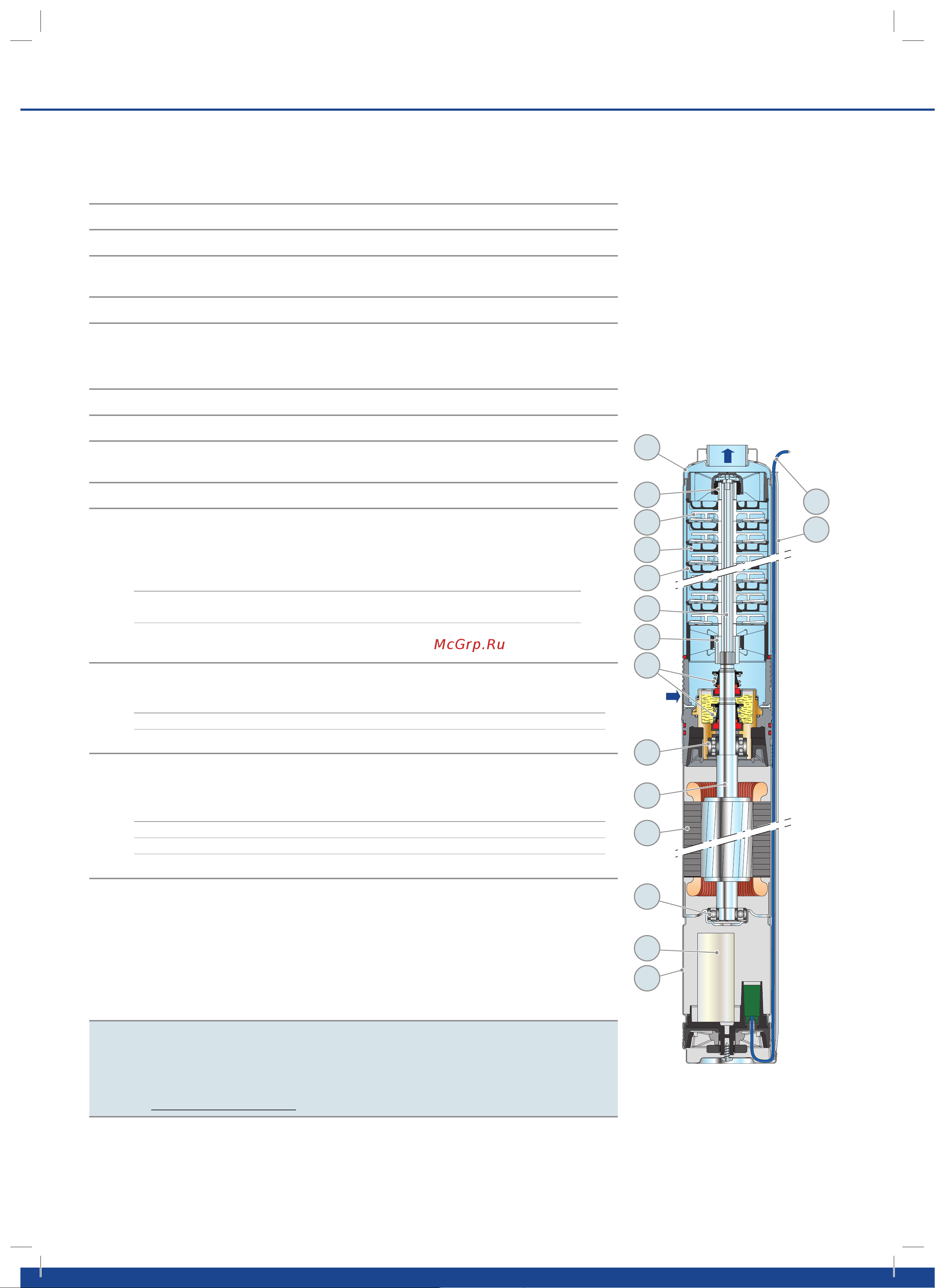

![Pedrollo 4BLOCK4/7 [3/4] Поз компонент конструктивные характеристики](/views2/1874056/page3/bg3.png)
224
TM
4BLOCK
1
10
12
5
7
6
8
15
9
12
14
13
4
2
3
11
ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС ГИДРАВЛИЧЕСКОЙ
ЧАСТИ НАСОСА
Нержавеющая сталь AISI 304, напорный патрубок с
резьбой согласно ISO 228/1
2 РАБОЧИЕ КОЛЕСА Lexan 141-R
3 ДИФФУЗОРЫ Noryl FE1520PW
4 КОРПУСА РАБОЧИХ
СТУПЕНЕЙ
Нержавеющая сталь AISI 304
5 ВАЛ НАСОСА Нержавеющая сталь AISI 304
6 ПОДШИПНИКИ НАСОСА
Неподвижные части выполнены из специального техно-
полимера, а вращающиеся части изготовлены из нержа-
веющей стали AISI 316 с защитным покрытием из окиси
хрома, повышающим стойкость к воздействию песка.
7 ПРИВОДНАЯ МУФТА Нержавеющая сталь AISI 316L
8 ЗАЩИТНАЯ ПЛАНКА КАБЕЛЯ Нержавеющая сталь AISI 304
9 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3
1.4104 (AISI 431 для однофазного насоса 1,1 кВт)
10 КОЖУХ ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
11 ДВОЙНОЕ МЕХАНИЧЕСКОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА
С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ
Уплотнение Вал Позиция Материалы
Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
STA-17 Ø 17 мм
Сторона
двигателя
Керамика Графит NBR
ST1-16 Ø 16 мм
Сторона
насоса
Карборунд Графит NBR
12 ПОДШИПНИКИ
Электронасос Тип
4BLOCK – 0,55÷0,75 кВт 6203 2RS - C3E / 6203 ZZ - C3E
4BLOCK – 1,1 кВт 3203B 2RS - C3 / 6203 ZZ - C3E
13 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
4BLOCK – 0,55 кВт 20 μF - 500 B
4BLOCK – 0,75 кВт 31,5 μF - 500 B
4BLOCK – 1,1 кВт 35 μF - 500 B
14 ЭЛЕКТРОДВИГАТЕЛЬ
Погружной двигатель PEDROLLO рассчитан на продолжительный режим работы (с
сухим перематываемым статором).
4BLOCKm: однофазный 230 В - 50 Гц
Встроенный внутри двигателя конденсатор.
Встроенная в обмотку тепловая защита.
– Изоляция: класс F
– Степень защиты: IP X8
15
КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
➠
Тип PBS-P
Одобрен ACS для использования в контакте с питьевой водой в соответ-
ствии со стандартом BS 6920, разрешение № 04 ACCLI 201
Стандартная длина 20 м
