ВНИМАНИЕ!
Извещатель не содержит элементов, ремонтируемых пользователем.

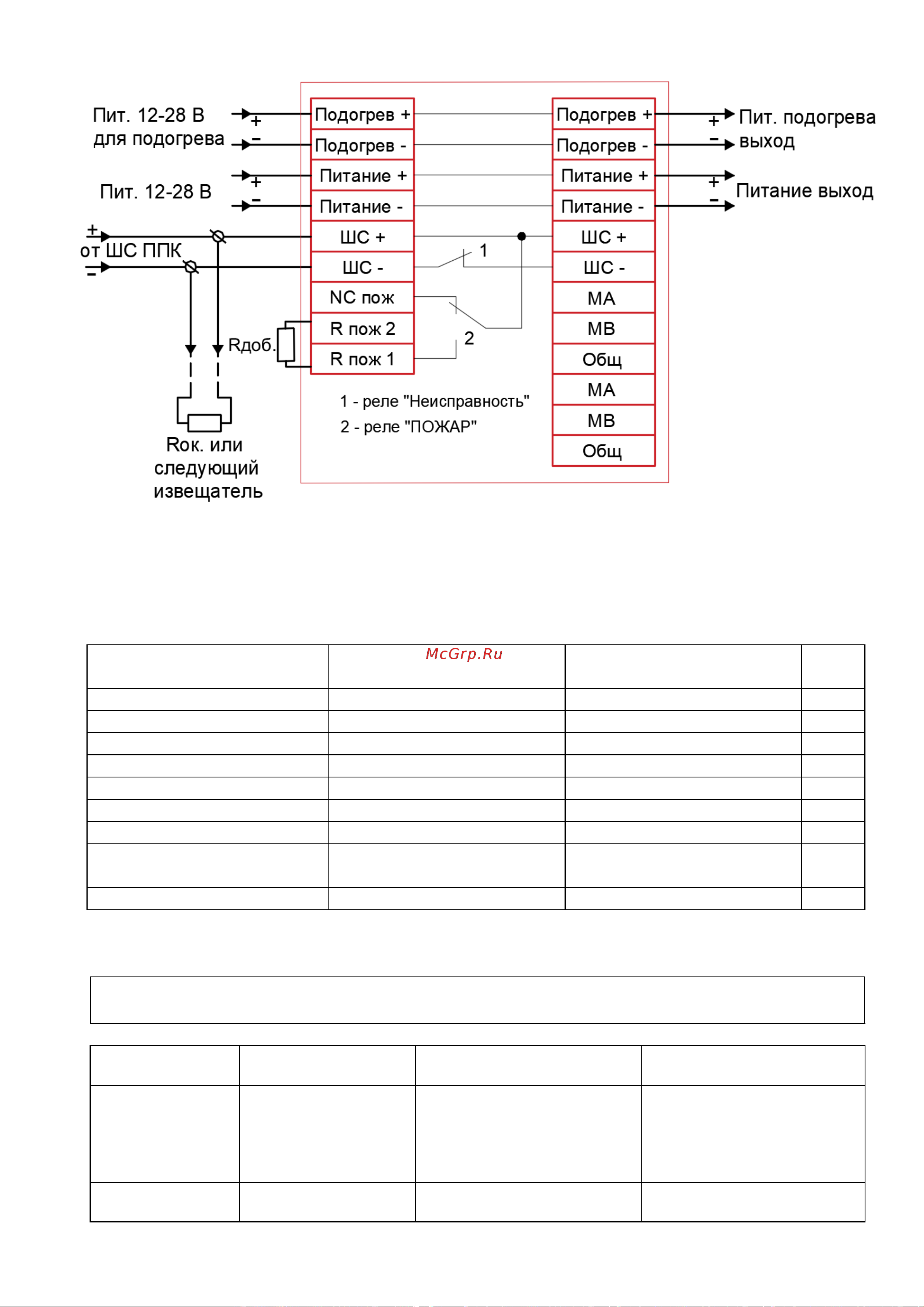

Рисунок 19 – Схема подключения к С2000-АР2 (АР-8) без использования режима
«НЕИСПРАВНОСТЬ»
Таблица 3 - Номиналы добавочных резисторов при подключении к ППК различных
производителей
ППКОП
Rдоб., Ом
(однопороговое включение)
Rдоб., Ом
(двухпороговое включение)
Rок.,
кОм
Спектрон, Магистр, Гранит
820
2000
7,5
ВЭРС
820
1500
7,5
Сигнал-ВКА
820
нет режима
4,7
Сигнал ВК-4
1000
нет режима
4,7
Рубеж АМП-4
1000
2000
4,7
ППК НВП «БОЛИД»
1500
3000
4,7
С2000-АСПТ «тип ШС 1»
нет режима
3000
4,7
С2000-АСПТ «тип ШС 2» нет режима
3000
включение по двум ШС
4,7
С2000-АР2 (АР8)
4700
нет режима
10
6. ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
№ п/п
Характер
неисправности
Возможная причина
неисправности
Способ устранения
1
Отсутствует
свечение
индикатора,
извещатель не
работает
Неправильное
подключение к ШС,
плохой контакт в
местах подключения
Проверить подключение
согласно схем в
настоящем руководстве.
Проверить контакты
2
Извещатель не
срабатывает на
Загрязнен
оптический элемент
Очистить оптический
элемент
Содержание
- Извещатель пожарный пламени 1
- Ип 329 330 спектрон серия 600 1
- Исп спектрон 901 exd м н а hart 1
- Руководство по эксплуатации 1
- Оглавление 2
- Описание 3
- Технические характеристики 4
- Общая информация по применению 5
- Устройство и принцип работы 5
- Светодиодные индикаторы состояния 6
- Загрязнение оптической части извещателя 7
- Подключение извещателя 7
- Помехоустойчивость 7
- Факторы снижающие реакцию извещателя физические преграды 7
- Аналоговые сигналы 4 20 ма 8
- Изменяемые параметры извещателя 8
- Реле неисправность 8
- Реле пожар 8
- Установка изменяемых параметров извещателя 8
- Возврат к заводским установкам 9
- Монтаж извещателя 9
- Параметры дата и время имеющиеся в программе конфигураторе в данном извещателе не реализованы 9
- Процедура монтажа извещателя 10
- Расположение извещателя 10
- Обеспечение влагозащищенности 11
- Процедура электрического монтажа 11
- Электрический монтаж и схемы подключения 11
- Рисунок 7 схема клеммных контактов 13
- Рисунок 8 схема подключения извещателя с выходом 4 20 ма рисунок 8 схема подключения извещателя с выходом 4 20 ма джампер хр3 в положении 2 3 джампер хр4 в положении 1 2 13
- Рисунок 10 схема подключения hart коммуникатора преобразователя hart usb для рисунок 10 схема подключения hart коммуникатора преобразователя hart usb для настройки параметров извещателя джампер извещателя хр3 в положении 2 3 джампер извещателя хр4 в положении 1 2 джамперы коммуникатора 2 шт в положении 1 2 14
- Рисунок 9 схема подключения 4 х проводная без использования режима неисправность 14
- Возможности подключения извещателя при снятой плате hart 15
- Джампер 15
- Рисунок 14 схема клеммных контактов 16
- Рисунок 15 схема подключения с использованием режима неисправность рисунок 15 схема подключения с использованием режима неисправность 16
- Рисунок 16 схема подключения без использования режима неисправность рисунок 16 схема подключения без использования режима неисправность 16
- Рисунок 17 схема подключения по интерфейсу rs 485 17
- Рисунок 18 схема подключения к с2000 ар2 ар 8 с использованием режима неисправность 17
- Обнаружение и устранение неисправностей 18
- Гарантии изготовителя 19
- Ремонт и возврат устройства 19
- Техническое обслуживание 19
- Информация для заказа 20
- Модель извещателя 20
- Транспортирование и хранение 20
- Внимание 21
- Для обеспечения необходимой герметичности перед монтажом кабельных вводов рекомендуется получить консультацию в технической поддержке нпо спектрон по телефону 8 8005001073 звонок бесплатный 21
- Таблица 4 кабельные вводы 21
- Info spectron ops ru www spectron ops ru 23
- Адрес изготовителя 23
- Россия 623700 свердловская обл г березовский ул ленина 2д т ф 343 379 07 95 23
