15
Рисунок 11. Схема расположения контактов реле «Пожар»
5.3.4 Возможности подключения извещателя при снятой плате HART
На рис. 13 показана плата коммутации при снятой плате HART. На рис. 15 показана схема
клеммных контактов при снятой плате HART.
Джампер
«Согласующий резистор
линии RS-485»

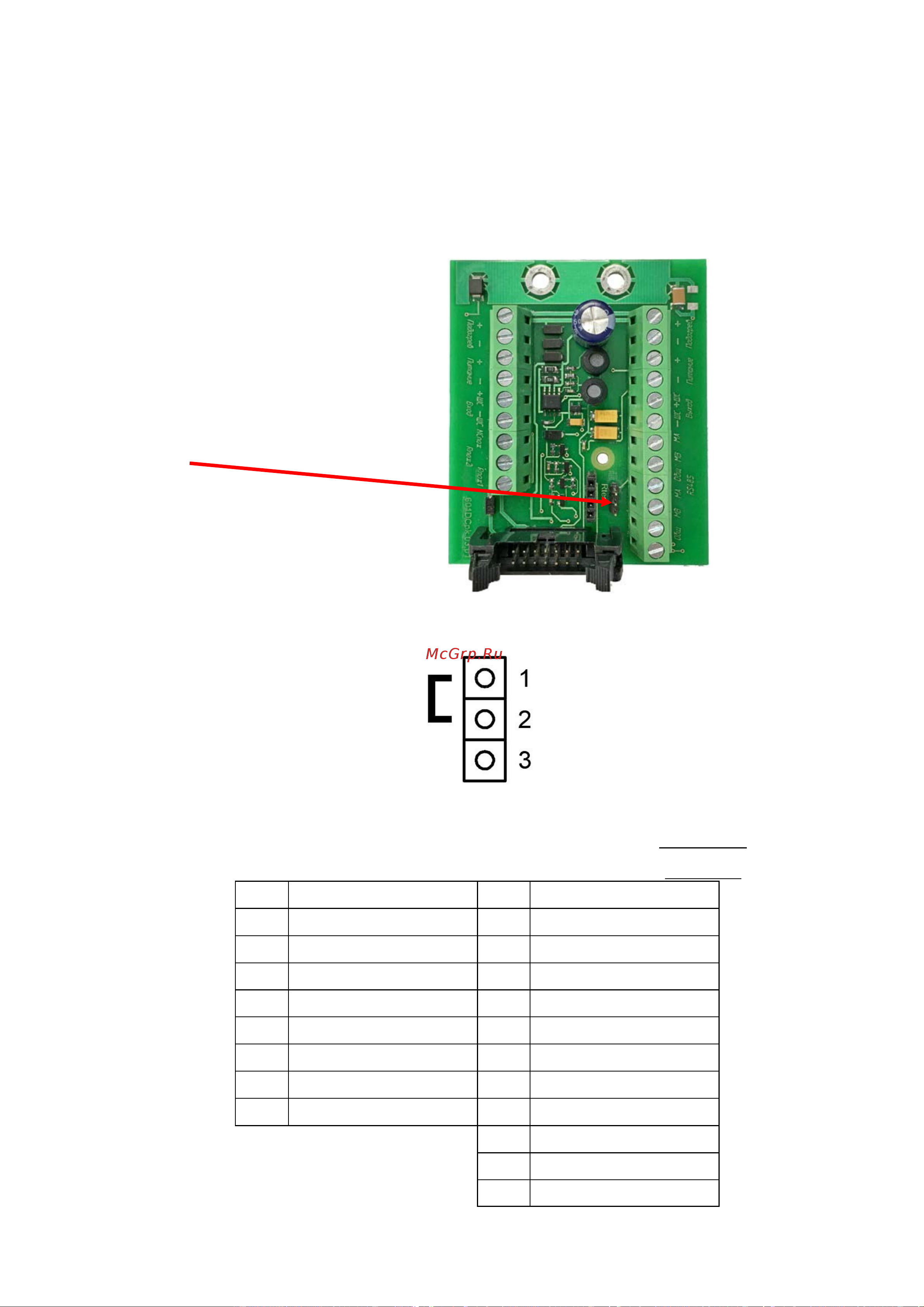

Рисунок 12 − Клеммная плата извещателя
Рисунок 13 – Установка джампера согласующего резистора
Перемычка в положении «1-2» – согласующий резистор подключен.
Перемычка в положении «2-3» – согласующий резистор отключен.
1
+ Пит. подогрева
10
+ Пит. подогрева
2
– Пит. подогрева
11
– Пит. подогрева
3
+ Пит. извещателя
12
+ Пит. извещателя
4
– Пит. извещателя
13
– Пит. извещателя
5
+ ШС вход
14
+ ШС выход
6
– ШС вход
15
– ШС выход
7
NC пож.
16
МА
8
Rпож.2
17
МВ
9
Rпож.1
18
Общ
19
МА
20
МВ
21
Общ
