Спектрон 701 Exd М [12/21] Процедура электрического монтажа

5.3.3. Процедура электрического монтажа.

В соответствии с ГОСТ 12.2.007.0-75 извещатель относится к классу защиты – III.

Корпус извещателя оборудован двумя отверстиями для кабельных вводов с резьбой

М20х1,5.

Извещатель может комплектоваться следующими видами кабельных вводов, обозначенных

в таблице 4.

При электромонтаже извещателя должна соблюдаться следующая процедура:

Все внешние провода подводятся к извещателю через внутреннее клеммное отделение,

являющееся составной частью извещателя. Для подключения используются винтовые клеммы

для проводов сечением от 0,08 мм

до 2,5 мм

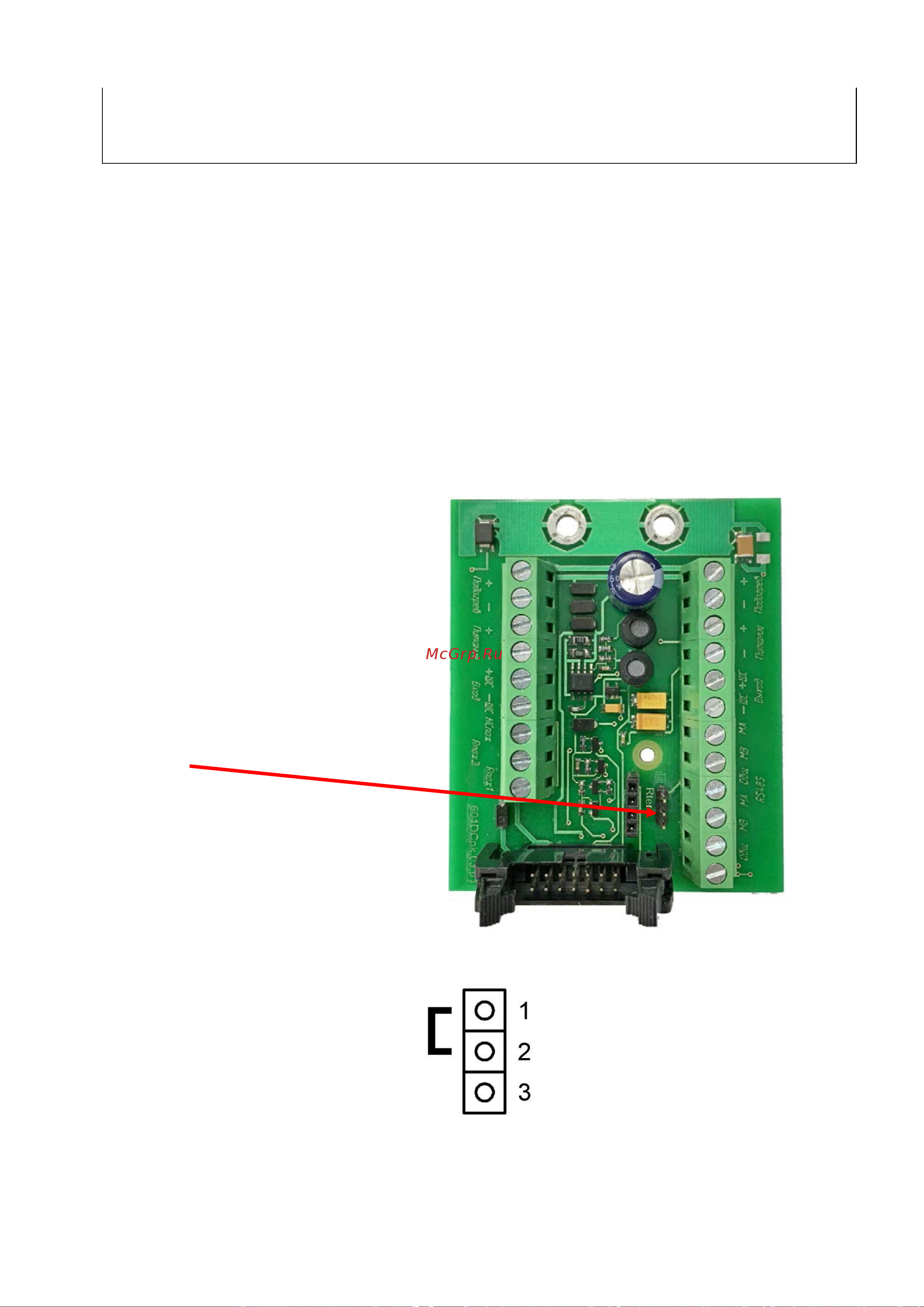

На рис. 4 показана плата коммутации с клеммными контактами, расположенная внутри

клеммного отделения извещателя. На рис. 6 показана схема клеммных контактов.

Джампер

«Согласующий резистор

линии RS-485»

Рисунок 4 − Клеммная плата извещателя

Рисунок 5 – Установка джампера согласующего резистора.

Перемычка в положении 1-2 – согласующий резистор подключен.

Перемычка в положении 2-3 – согласующий резистор отключен.

Ответственность за отсутствие воды (снега, льда) в корпусе, а также за обеспечение

герметичности при установке кабельных вводов и открывающихся крышек изделия несет

монтажно-наладочная организация.
