Кабельный ввод с одинарным уплотнением для монтажа открытого кабеля

КВН-10-М КВН-10-Н

кабельный ввод с резьбой М20х1,5 мм для открытой

прокладки кабеля с проходным диаметром d=6-10 мм

КВН-12-М КВН-12-Н

кабельный ввод с резьбой М20х1,5 мм для открытой

прокладки кабеля с проходным диаметром d=8-12 мм

Кабельный ввод с одинарным уплотнением для монтажа кабеля в трубе

ШТУЦЕР-М-G1/2

ШТУЦЕР-Н-G1/2

кабельный ввод с резьбой М20х1,5 мм для кабеля в

трубной проводке G1/2, с проходным диаметром d=8-

12 мм

ШТУЦЕР-М-G3/4

ШТУЦЕР-Н-G3/4

кабельный ввод с резьбой М20х1,5 мм для кабеля в

трубной проводке G3/4, с проходным диаметром d=8-

12 мм

Заглушка

ЗАГЛУШКА-М

ЗАГЛУШКА-Н

заглушка для отверстий с резьбой М20х1,5 мм

КВБ – для монтажа бронированного кабеля

КВБ-2У – с двойным уплотнением для монтажа

бронированного кабеля

КВМ – для монтажа кабеля в металлорукаве

КВН – для монтажа открытого кабеля

ШТУЦЕР – для монтажа кабеля в трубе

ЗАГЛУШКА – для глушения свободных

отверстий под КВ

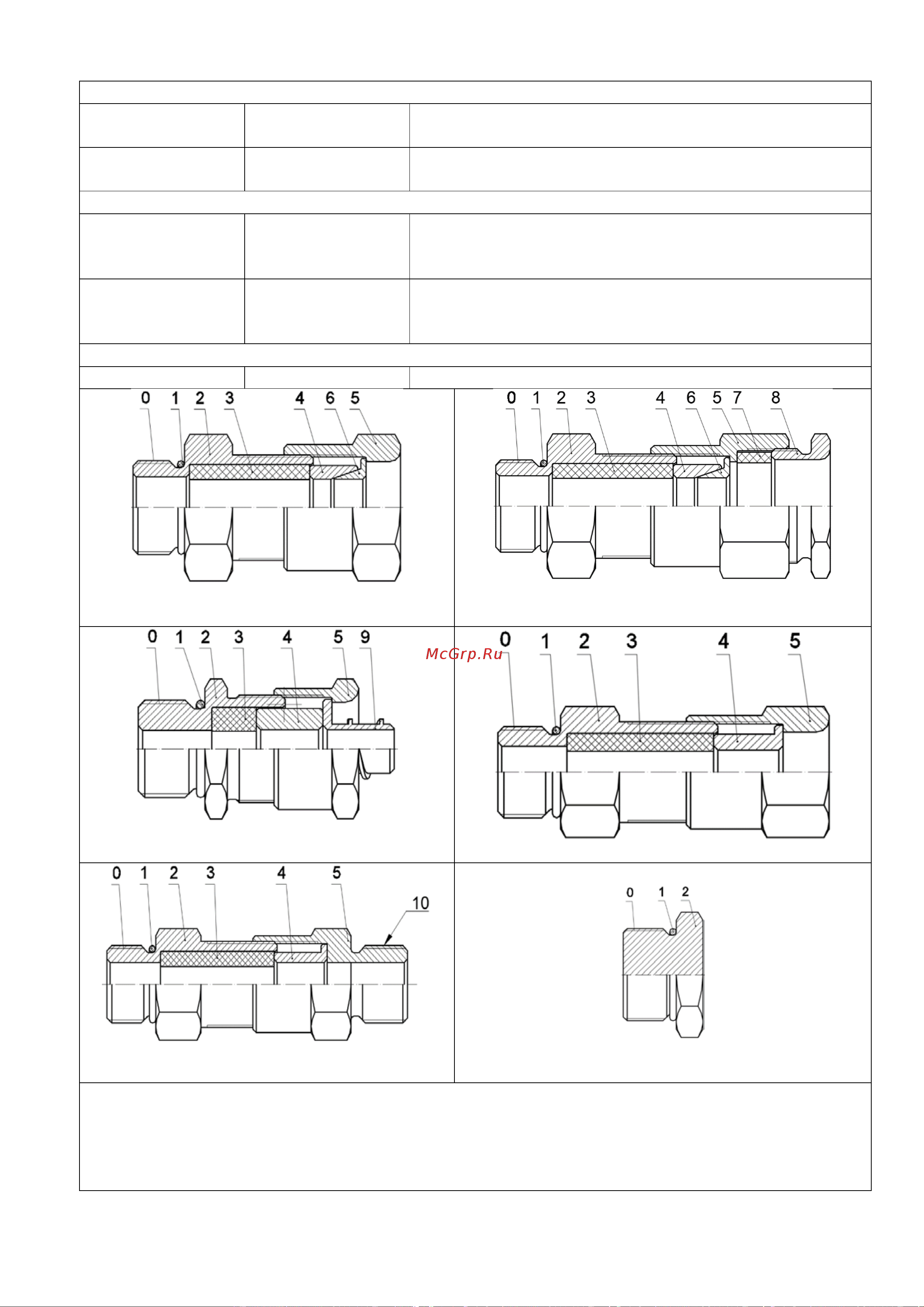

Рисунок В1 – Схема вводных устройств

0 – Присоединительная резьба; 1 – Кольцо уплотнительное; 2 – Корпус; 3 – Уплотнительная

втулка внутренней оболочки; 4 – Кольцо; 5 – Гайка накидная; 6 – Конус;

7 – Уплотнительная втулка внешней оболочки; 8 – Гайка прижимная; 9 – Штуцер для

металлорукава; 10 – Резьба для присоединения трубы.
