Спектрон 512 Exd Н УДП 01 HART [4/20] Технические характеристики

1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1.

Характеристика

Значение

Степень защиты оболочки по ГОСТ 14254, не ниже, IP

66/68

Напряжение питания, В

9 …28

Подключение

2-х и 4-х проводное

Ток потребления в режиме

«Дежурный», не более, мА

2-х проводное подключение 0,1

4-х проводное подключение

0,25

Ток потребления в режиме «Пуск», мА

3÷26

Температурный диапазон, ºС

–70 ÷ +85

Масса не более, кг

«Спектрон-512-Exd-А-УДП-В»

1,2

«Спектрон-512-Exd-Н-УДП-В»

2,8

Вид климатического исполнения по ГОСТ 15150

УХЛ1; ОМ1

(Тип атмосферы III)

1.3 СОСТАВ ИЗДЕЛИЯ

Габаритные размеры указаны в приложении А.

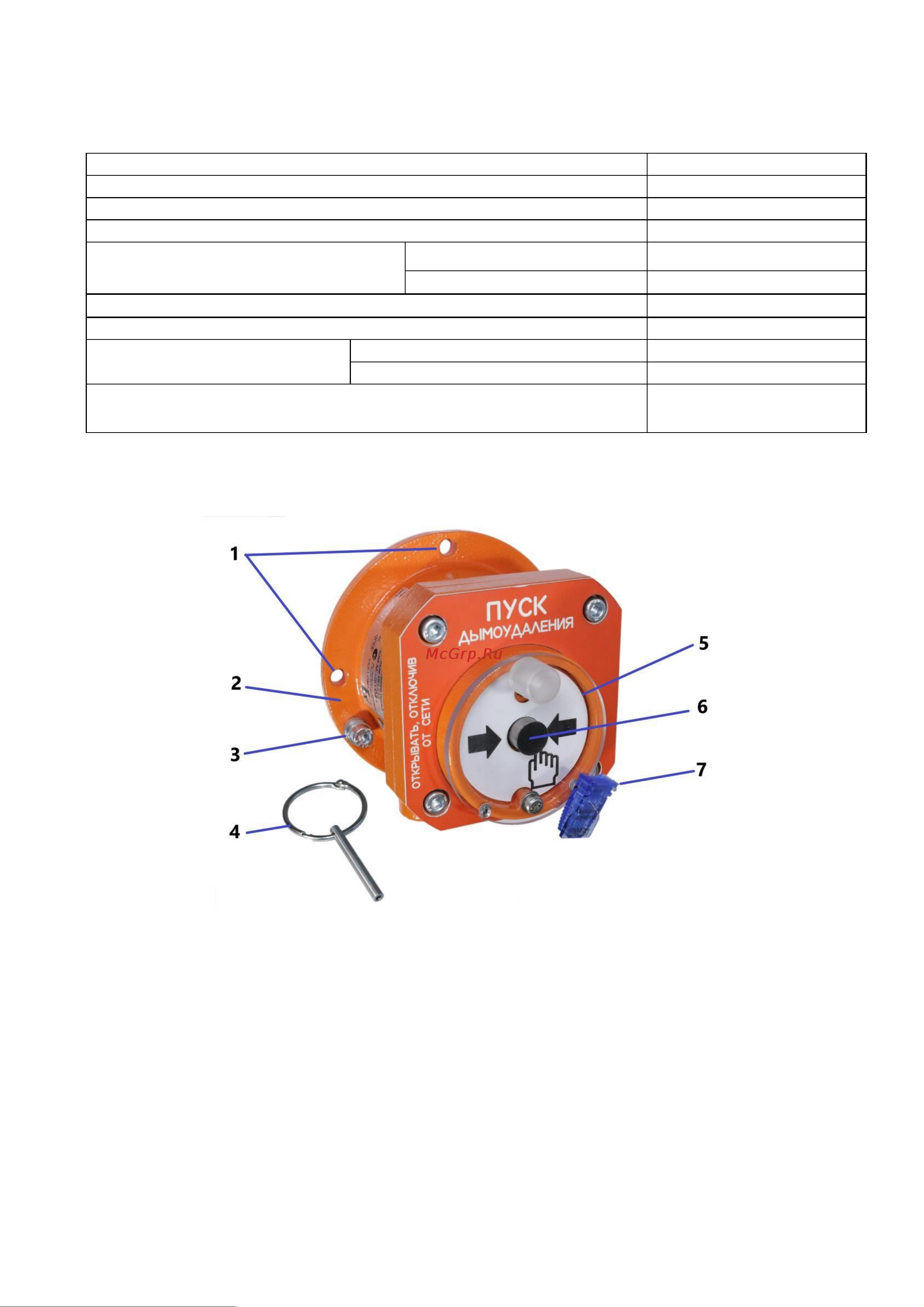

Рисунок 1 – Внешний вид УДП

1 – крепежные отверстия (4 шт.); 2 – корпус УДП; 3 – место заземления; 4 – специальный

ключ; 5 – защитная крышка; 6 – подвижный элемент; 7 – пломба.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

УДП применяется в системах пожаротушения, дымоудаления, оповещения и эвакуации.

Для перевода УДП в режим «Пуск» необходимо:

• открыть поворотом вниз защитную крышку;

• нажать приводной элемент (кнопку), при этом УДП переключится в режим «Пуск»,

светодиод – в режим постоянного свечения.

Для возврата УДП в режим «Дежурный», необходимо:

• в отверстие крышки УДП (снизу) вставить специальный ключ и ввернуть на 2 оборота

по часовой стрелке, рис.1;

• потянуть специальный ключ вниз, при этом кнопка вернется в исходное состояние,
