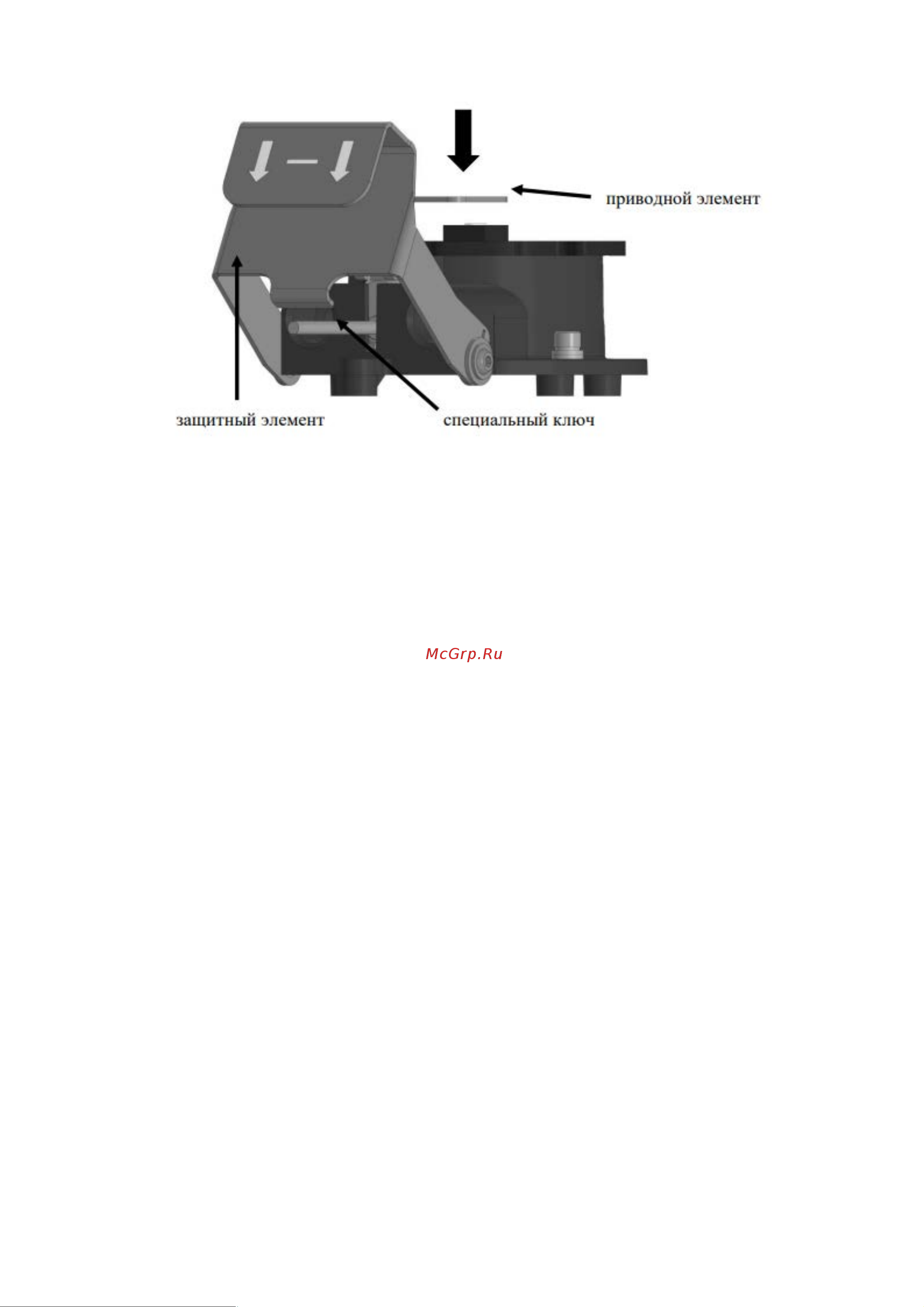

Рисунок 2 – Внешний вид УДП со специальным инструментом (ключом)

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

УДП применяется в системах пожарной сигнализации и пожаротушения для ручной

активации сигнала «Пуск».

Для перевода УДП в режим «Пуск» необходимо:

• сместить вниз защитный элемент (см. рисунок 1);

• вытянуть на себя приводной элемент до фиксации. УДП перейдет в режим «Пуск»,

светодиодный индикатор переключится в режим постоянного свечения.

Для возврата УДП в режим «Дежурный» необходимо:

• вставить специальный ключ в отверстие приводного элемента и ввернуть по резьбе на 3-

4 оборота по часовой стрелке (см. рисунок 2);

• небольшим усилием потянуть специальный ключ на себя и одновременно утопить

приводной элемент до упора в посадочное место.

• поднять защитный элемент в исходное положение, УДП перейдет в режим «Дежурный»,

светодиод переключится в режим одинарных вспышек с периодом 4 сек. УДП прекращает

подачу тревожного извещения;

• отвернуть и вытащить специальный ключ.

УДП работает по 2-х и 4-х проводной схеме подключения.

1.4.1 ВЫХОДНЫЕ СИГНАЛЫ

2-х проводное подключение

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или

комбинированный.

При подключении УДП в двухпроводную линию шлейфа сигнализации состояние «Пуск»

характеризуется изменением тока потребления УДП. Ток потребления УДП в режиме «Пуск»

может принимать различные значения от 3,3 до 35 мА, в зависимости от величины

установленного Rдоб (см таблицу 2).
