Спектрон 513 Exi M УДП 01 [4/11] Устройство и принцип работы

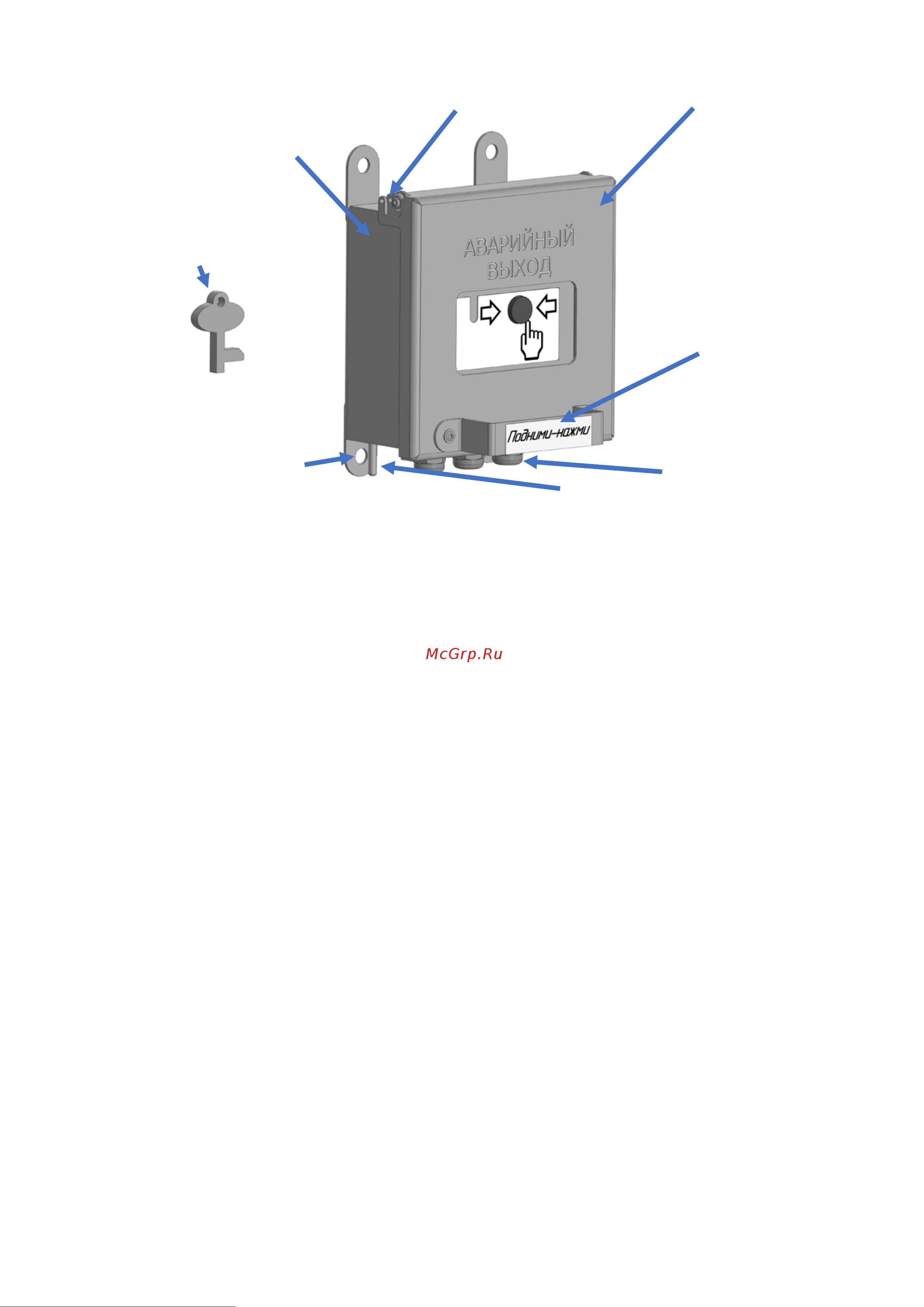

Рисунок 1 – Внешний вид УДП

1 – крепежные отверстия (4 шт.); 2 – корпус УДП; 3 – крышка УДП; 4 – место заземления;

5 – специальный ключ; 6 – ручка приводного элемента; 7 – кабельные вводы;

8 – место установки пломбы.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

УДП применяется в системах пожарной сигнализации и пожаротушения для ручной

активации сигнала «Пуск».

Для перевода УДП в режим «Пуск» необходимо:

• открыть вверх защитную крышку, рис. 1;

• нажать приводной элемент (кнопку), при этом УДП переключится в режим «Пуск»,

светодиод – в режим постоянного свечения.

Для возврата УДП в режим «Дежурный» необходимо:

• в отверстие корпуса УДП (снизу) вставить специальный ключ, при этом кнопка вернется в

исходное состояние, УДП перейдет в режим «Дежурный», рис. 1.

• извлечь специальный ключ из корпуса УДП;

• закрыть защитную крышку.

При возвращении УДП в режим «Дежурный» светодиодный индикатор переключится в

режим одинарных вспышек с периодом 4 сек. – УДП прекращает подачу тревожного

извещения.

УДП работает по 2-х проводной схеме подключения.

1.4.1 ВЫХОДНЫЕ СИГНАЛЫ

2-х проводное подключение

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или

комбинированный.
