Спектрон 101 Р Exd Н [10/17] Требования к проводам и кабелям

Подсоединить заземляющий или нулевой защитный проводник к корпусу извещателя, используя

винт заземления, рис. 4.

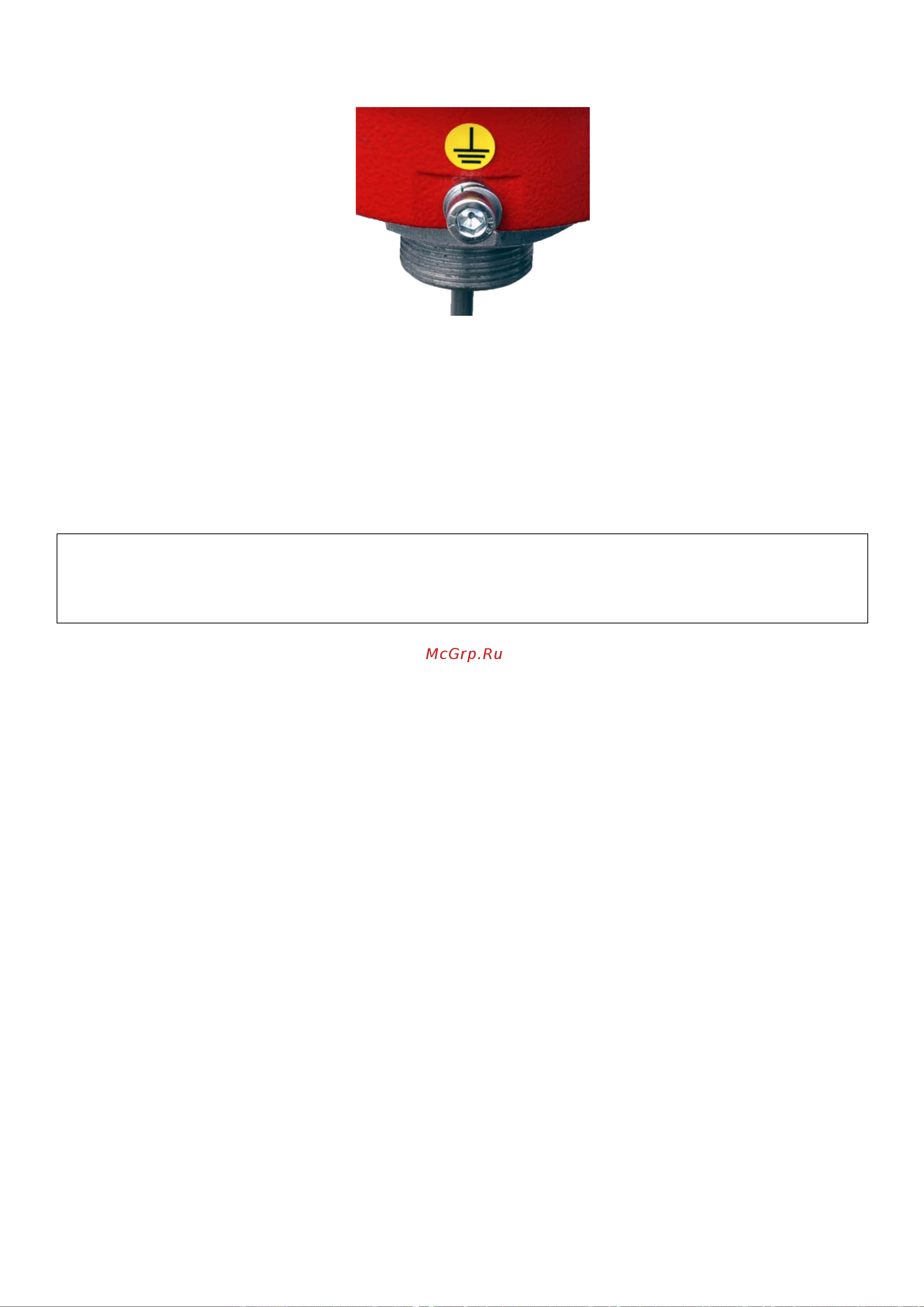

Рисунок 4 – Место заземления на корпусе извещателя

5.3.1 Требования к проводам и кабелям.

При электромонтаже извещателя должны использоваться провода сечением не менее 0,75 мм

Диаметр проводов выбирается в зависимости от кабельного ввода, табл. 10.

5.3.2 Обеспечение влагозащищённости.

При проведении монтажных, наладочных или других работ принять меры, чтобы в корпус

изделия не попала вода, снег или частицы льда. Изделие перед закрытием должно быть сухим.

ВНИМАНИЕ!!!

Ответственность за отсутствие воды (снега, льда) в корпусе, а также за обеспечение

герметичности при установке кабельных вводов и открывающихся крышек изделия несет

монтажно-наладочная организация.

5.3.3 Процедура электрического монтажа.

Корпус извещателя оборудован двумя отверстиями для кабельных вводов с резьбой М20*1,5.

Извещатель может комплектоваться следующими видами кабельных вводов, обозначенных в таблице 8.

При электромонтаже извещателя должна соблюдаться следующая процедура:

Все внешние провода подводятся к извещателю через внутреннее клеммное отделение, являющееся

составной частью извещателя. Используются нажимные клеммы Wago для проводов сечением от 0,08

мм

до 2,5 мм

. Подключение извещателя осуществляется по 2-х проводной линии связи в соответствии

с рис. 5 настоящего РЭ.

При прокладке бронированным кабелем монтаж производить в следующей последовательности:

• снять наружную изоляцию кабеля на длину 140 мм;

• снять броню на длину 80 мм;

• снять внутреннюю изоляцию на 50 мм;

• осуществить монтаж соединительного кабеля в кабельном вводе и соединить проводники в

соответствии со схемой подключения к ППК, рис. 5.

При трубной разводке, трубная муфта навинчивается непосредственно на штуцер с резьбой G1/2 или

G3/4, рис. 7.
