ВНИМАНИЕ!!!
Ответственность за отсутствие воды (снега, льда) в корпусе, а также за обеспечение
герметичности при установке кабельных вводов и открывающихся крышек изделия несет
монтажно-наладочная организация.
Извещатель укомплектован двумя комплектными кабельными вводами, для кабелей круглого
сечения, диаметром от 4 до 8 мм.
При электромонтаже извещателя должна соблюдаться следующая процедура:
Все внешние провода подводятся к извещателю через внутреннее клеммное отделение, являющееся
составной частью извещателя. Используются нажимные клеммы Wago для проводов сечением от 0,08
мм
2
до 2,5 мм
2
. Подключение извещателя осуществляется по 2-х проводной линии связи в соответствии
с рис. 5 настоящего РЭ.
Таблица 7 – Номиналы установочных резисторов при подключении по 2-х проводной схеме к ППК
различных производителей
ППКОП
Rуст., Ом
(однопороговое
включение)
Rуст., Ом
(двухпороговое
включение)
Rок.,
кОм
Спектрон, Магистр, Гранит
470
200
7,5
ВЭРС
470
200
7,5
Сигнал-ВКА
200
нет режима
4,7
Сигнал ВК-4
300
нет режима
4,7
Рубеж АМП-4
470
200
4,7
Сигнал-20П «тип ШС 1»
470
300
4,7
С2000 АСПТ «тип ШС 1»
С2000 АСПТ «тип ШС 2»
нет режима 300 4,7

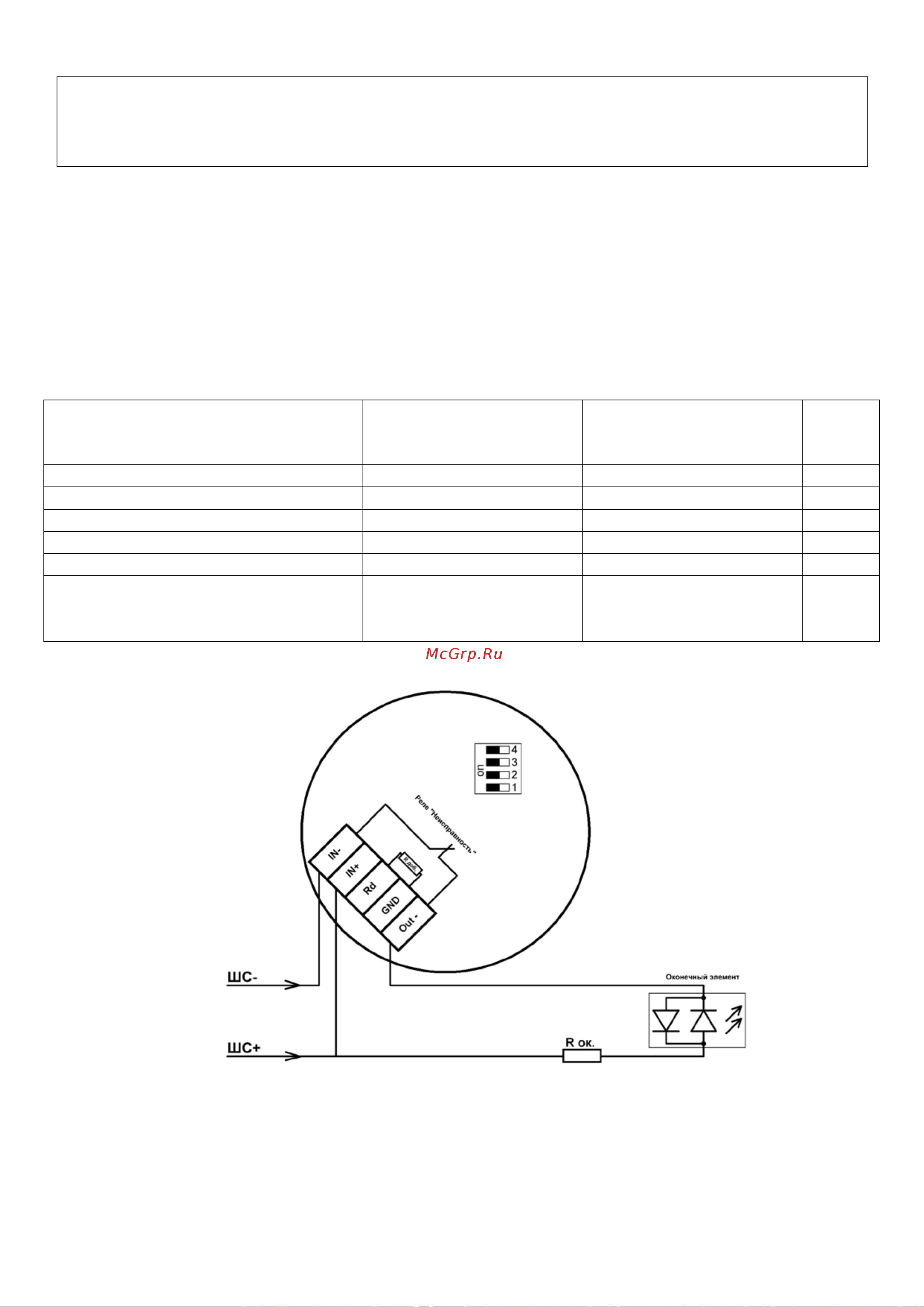

Рисунок 4 – Подключения по 2-х проводной схеме с режимом «Неисправность»
