Спектрон 101 Р Exm [6/14] Светодиодный индикатор состояния

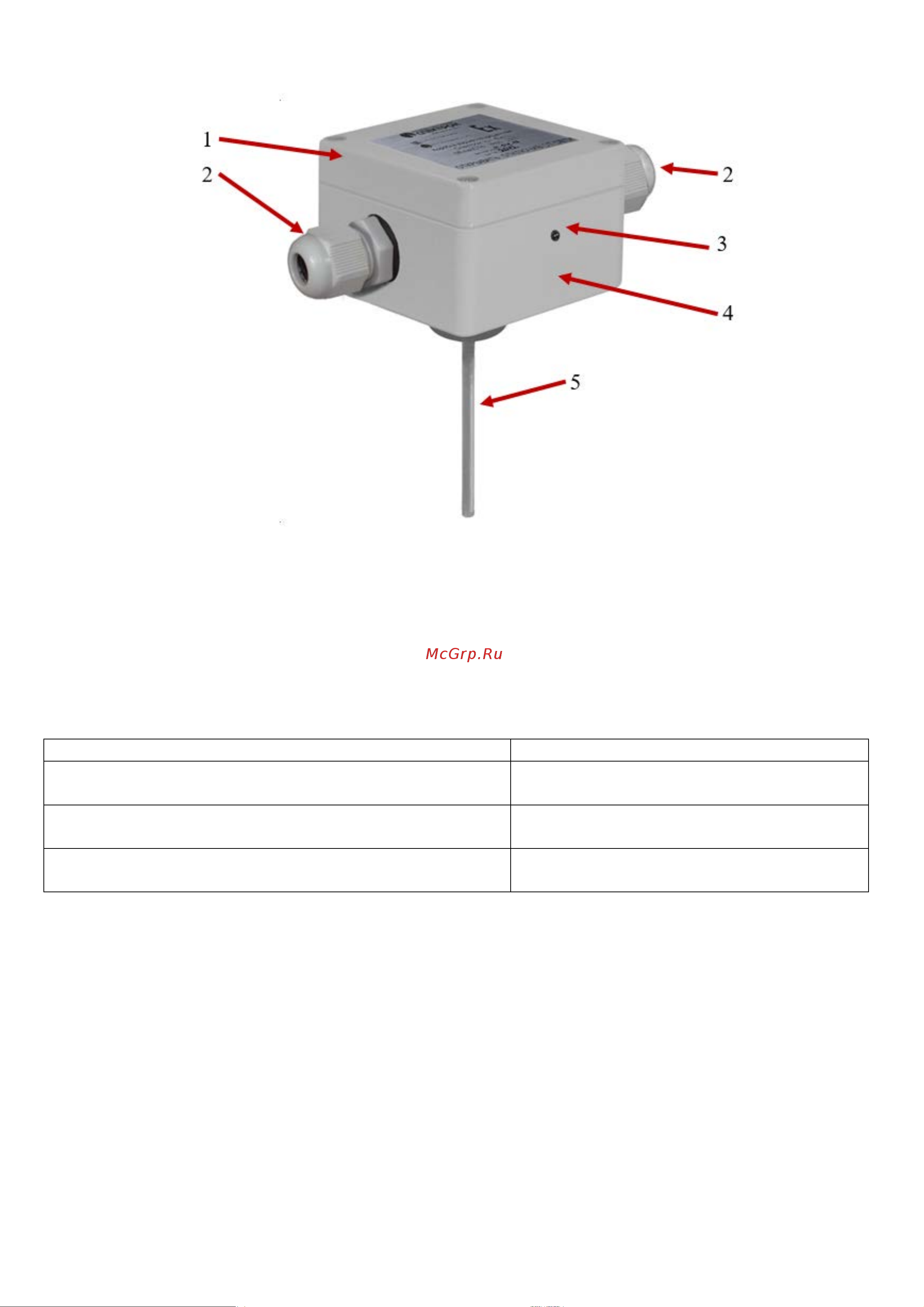

Рис.3 – Внешний вид извещателя

1 – крышка извещателя; 2 – кабельный ввод; 3 – светодиодный индикатор;

4 – корпус извещателя; 5 – чувствительный элемент;

3.2 СВЕТОДИОДНЫЙ ИНДИКАТОР СОСТОЯНИЯ

Супер-яркий светодиод служит индикатором режимов работы извещателя – «ДЕЖУРНЫЙ»,

«ПОЖАР», «НЕИСПРАВНОСТЬ». Соответствие текущих состояний извещателя режимам индикации

светодиода приведены в таблице 4.

Таблица 4 – Индикация извещателя

Состояние извещателя

Свечение светодиода

Напряжение питания включено, режим «ДЕЖУРНЫЙ»

(отсутствие неисправности или пожара)

Одинарные вспышки красного

цвета с периодом 7 сек.

Режим «НЕИСПРАВНОСТЬ»

Одинарные вспышки красного

цвета с периодом 1 сек.

Режим «ПОЖАР»

Постоянное горение красным

цветом

Возврат извещателя из режима «ПОЖАР» или «НЕИСПРАВНОСТЬ» в режим «ДЕЖУРНЫЙ»

осуществляется путем снятия напряжения питания на время не менее 2с.

3.3 ВЫХОДНЫЕ СИГНАЛЫ

Двухпроводная линия шлейфа сигнализации.

При подключении извещателя в двухпроводную линию шлейфа сигнализации состояние «ПОЖАР»

характеризуется изменением тока потребления извещателя. Ток потребления извещателя в режиме

«ПОЖАР» может принимать различные значения в зависимости от установленного Rуст. см. пункт 5

настоящего РЭ. Светодиод в режиме «ПОЖАР» горит постоянно. Режим «НЕИСПРАВНОСТЬ»

выдаётся посредством размыкания шлейфа на время 0,5 сек. и соответствующей индикацией светодиода

извещателя.

Функция контроля работоспособности, может быть отключена пользователем (таблица 9).
