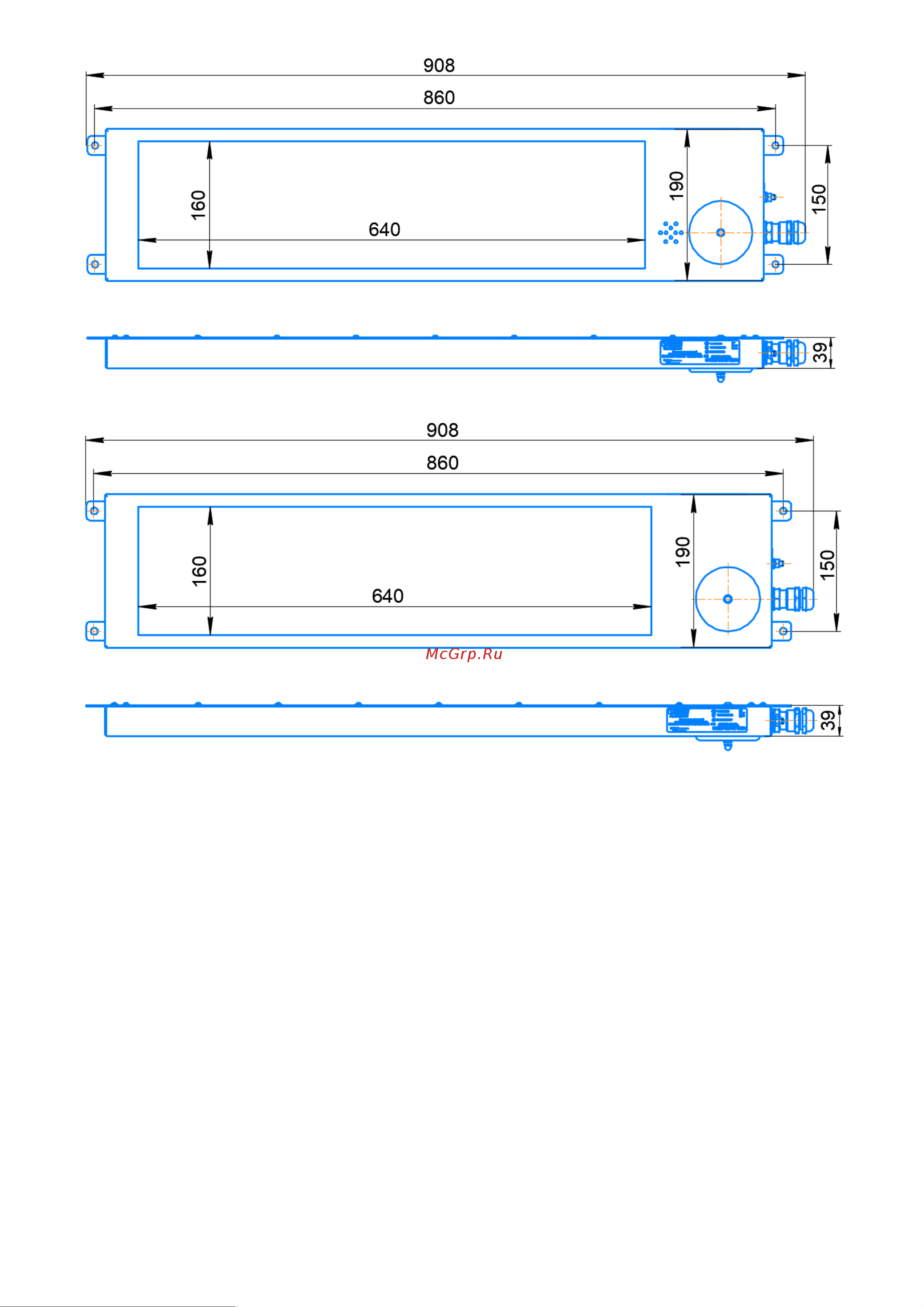

Рис. 1 – Оповещатель пожарный взрывозащищенный комбинированный

Рис. 2 – Оповещатель пожарный взрывозащищенный световой

3 ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

3.1 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

На лицевой панели комбинированного оповещателя размещены текстовое поле (табло), звуковой

излучатель (пьезоэлемент) и крышка коммутационного отсека, рис 3. В световом оповещателе

звуковой излучатель отсутствует.

Под крышкой коммутационного отсека расположены клеммники для подключения оповещателя и

DIP переключатель выбора режимов работы оповещателя. Справа от крышки коммутационного

отсека, на боковой стороне оповещателя расположен кабельный ввод, рассчитанный для фиксации

кабеля:

• наружным диаметром от 10 до 14 мм для оповещателя в корпусе из оцинкованной стали;

• наружным диаметром от 8 до 12 мм для оповещателя в корпусе из нержавеющей стали.

Для заземления предусмотрена приварная резьбовая шпилька, расположенная на боковой стороне

оповещателя, рядом с кабельным вводом.
