Спектрон ОС Exd А Прометей 220В [13/14] Рисунок 7 схема вводных устройств

КВБ – для монтажа бронированного кабеля

КВБ-2У – с двойным уплотнением для

монтажа бронированного кабеля

КВМ – для монтажа кабеля в металлорукаве

КВН – для монтажа открытого кабеля

ШТУЦЕР – для монтажа кабеля в трубе

ЗАГЛУШКА – для глушения свободных

отверстий под КВ

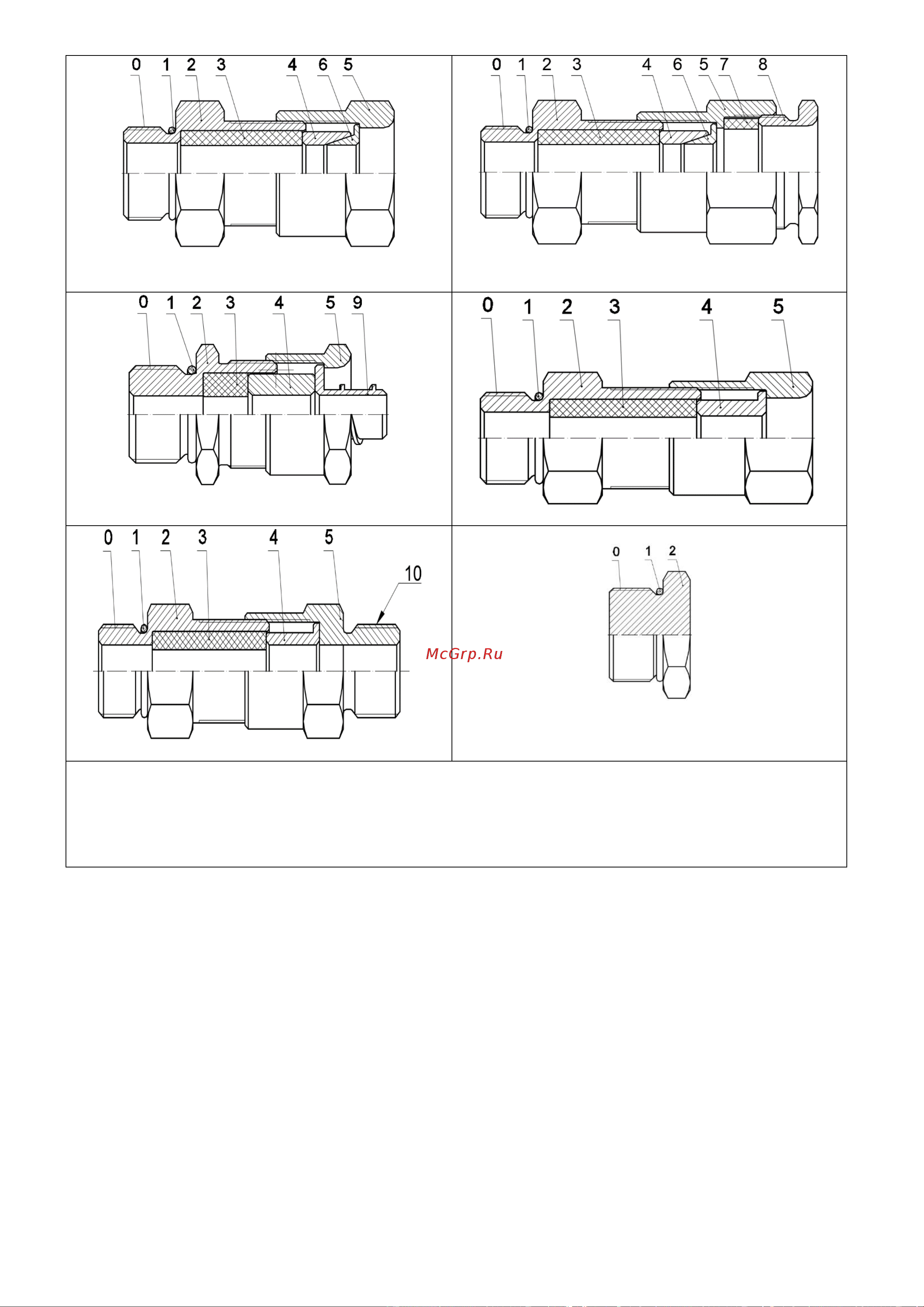

Рисунок 7 – Схема вводных устройств

0 – Присоединительная резьба; 1 – Кольцо уплотнительное; 2 – Корпус; 3 – Уплотнительная втулка внутренней

оболочки; 4 – Кольцо; 5 – Гайка накидная; 6 – Конус; 7 – Уплотнительная втулка внешней оболочки; 8 – Гайка

прижимная; 9 – Штуцер для металлорукава; 10 – Резьба для присоединения трубы.
