Масса, не более, кг

0,1

Температурный диапазон, ºС

-40 ÷ +60

Степень защиты оболочки, не ниже, IP

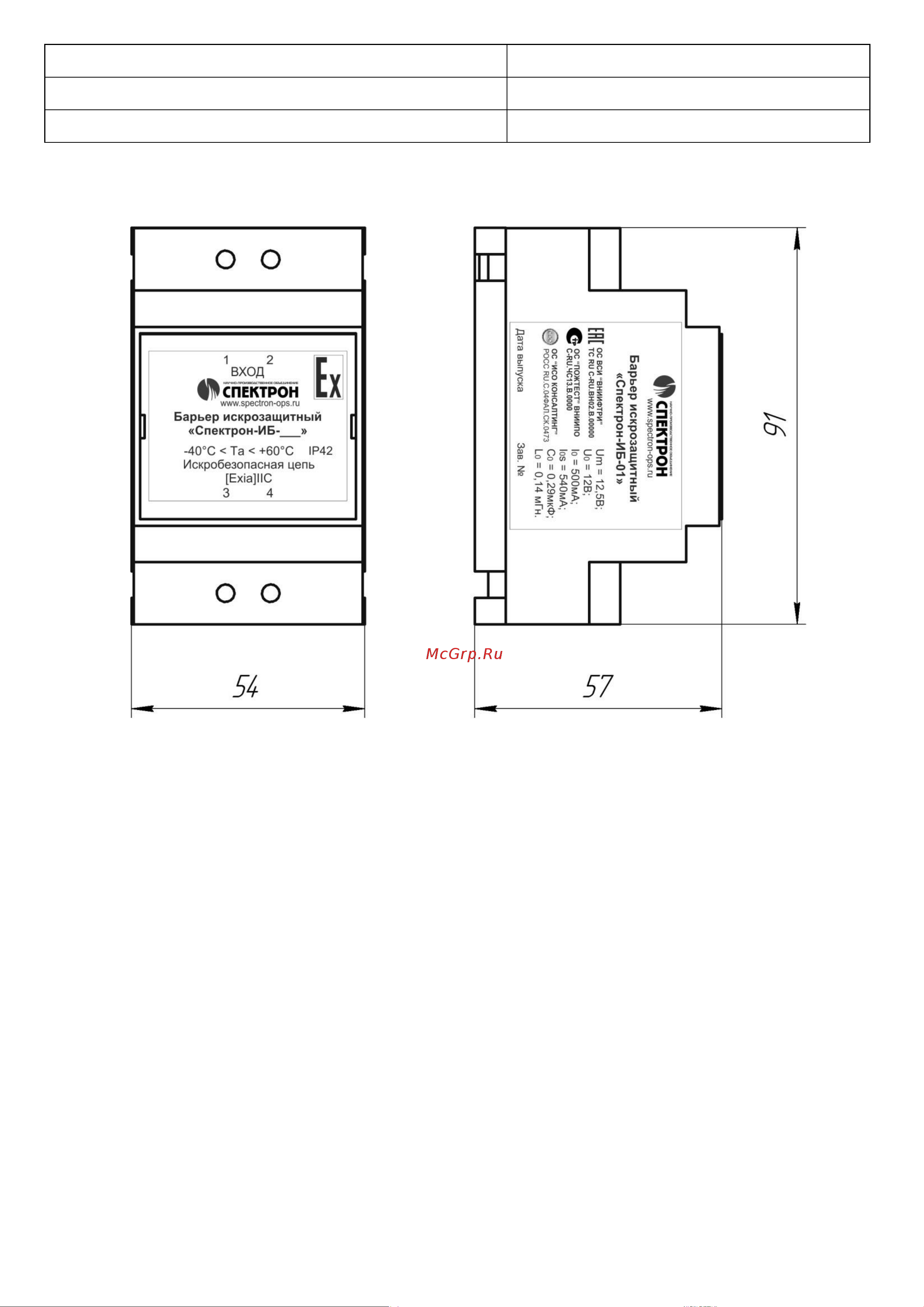

Габаритные размеры искробарьера показаны на рисунке 1.

Рис. 1 – Внешний вид искробарьера

3 ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

3.1 Устройство и принцип работы.

Искробарьер представляет собой единый залитый компаундом корпус со встроенной в

него электронной платой.

При попадании высокого напряжения в цепи искробарьера перегорает встроенный

предохранитель, обеспечивая защиту искробезопасного выхода от опасного напряжения.

Защита от превышения тока в искрозащищенной цепи обеспечивается утроением

ячейки активной токовой защиты.

Искробарьер – устройство активного типа, работающее в шлейфах приемно-

контрольных приборов без отдельного источника питания. Небольшой ток потребления

(0,25 мА) позволяет питать внутренние цепи барьера непосредственно от шлейфа ППК.

Малое переходное сопротивление обеспечивает возможность контроля шлейфа с прямой

полярностью на обрыв.

При расчете количества активных извещателей в шлейфе ППК следует учитывать ток

потребления искробарьера.
