Этикетка

СПЕК.301000.100.000-01 ЭТ

Устройство грозозащиты

«Спектрон-ГЗ-П»

1. Назначение

Устройство грозозащиты «Спектрон-ГЗ-П» предназначено для защиты оборудования,

подключенного к линиям электропитания 220В, 24В, 12В, от наведенного напряжения в результате

наводки электромагнитными импульсами высокой энергии, возникающими преимущественно при

грозовом разряде.

Устройство грозозащиты производятся в 3-х исполнениях:

 «Спектрон-ГЗ-П-12В» – для защиты линий питания 12 В DC/AC;

 «Спектрон-ГЗ-П-24В» – для защиты линий питания 24 В DC/AC;

 «Спектрон-ГЗ-П-220В» – для защиты линий питания 220 В AC.

Устройство грозозащиты применяется только в сетях с действующей системой заземления.

Выполнено в пластмассовом корпусе с креплением на DIN-рейку.

2. Технические характеристики

№

ПАРАМЕТР

ЗНАЧЕНИЕ

Номинальное рабочее напряжение, В

12/24/220

Номинальный импульсный разрядный ток при

длительности импульса 8/20 мкс, кА

Напряжение испытательного импульса, кВ

Номинальное напряжение ограничения,

15/33/250

Максимальный ток, А

1,5

Время срабатывания, нс

100

Температурный рабочий диапазон °С

- 50…+ 85

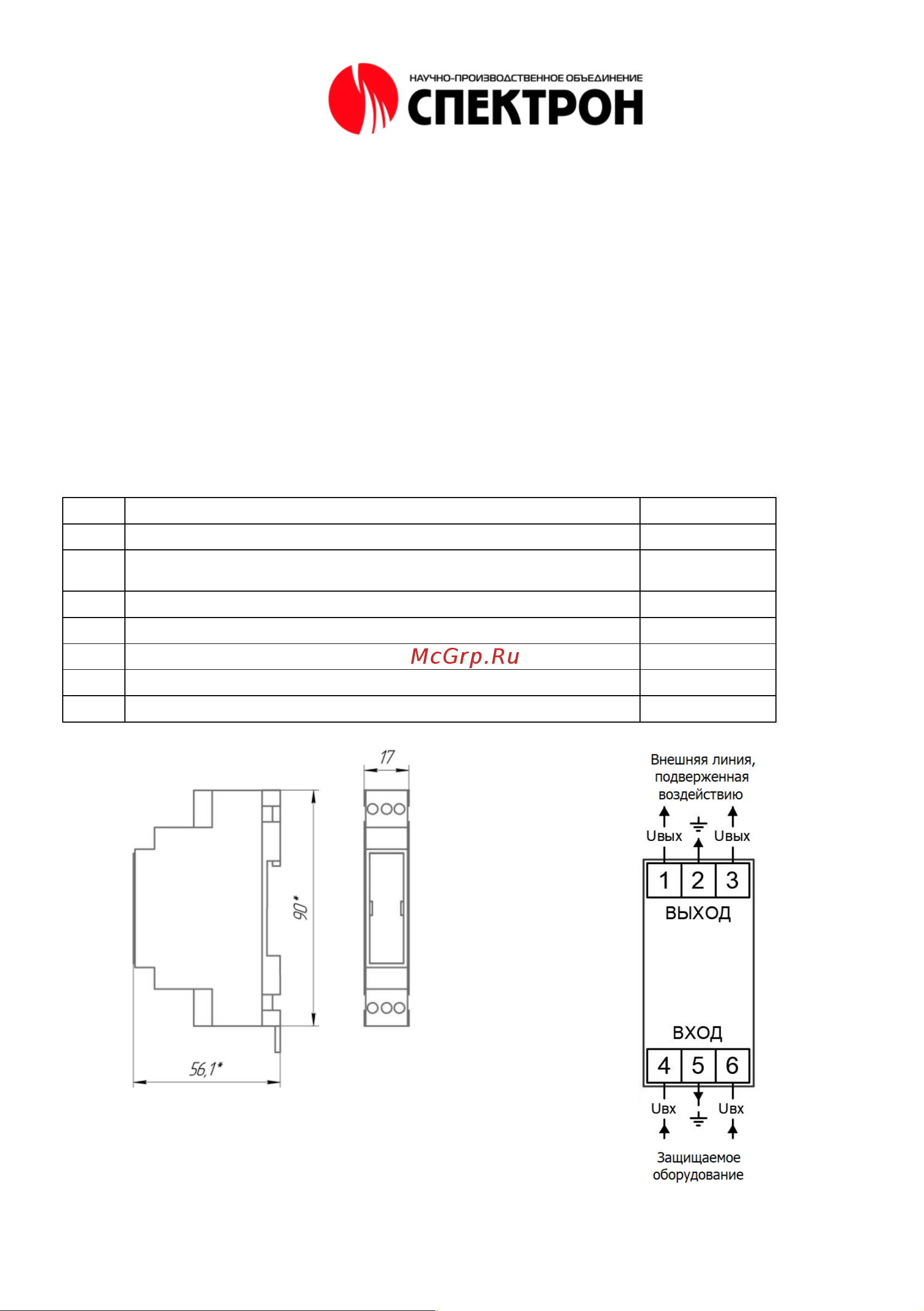

Рисунок 1. Габаритные размеры Рисунок 2. Схема подключения
