КВ15-М*

КВ15-Н**

Кабельных ввод для монтажа кабелем в металлорукаве с

условным проходом D=15 мм

КВ18-М*

КВ18-Н**

Кабельных ввод для монтажа кабелем в металлорукаве с

условным проходом D=18 мм

КВ20-М*

КВ20-Н**

Кабельных ввод для монтажа кабелем в металлорукаве с

условным проходом D=20 мм

* – материал исполнения из оцинкованной стали Ст10, 20.

** – материал исполнения из нержавеющей стали 12Х18Н10Т.

ШТ1/2 КВ12 ЗГ ШТ3/4 КВ15, КВ18,

КВ20

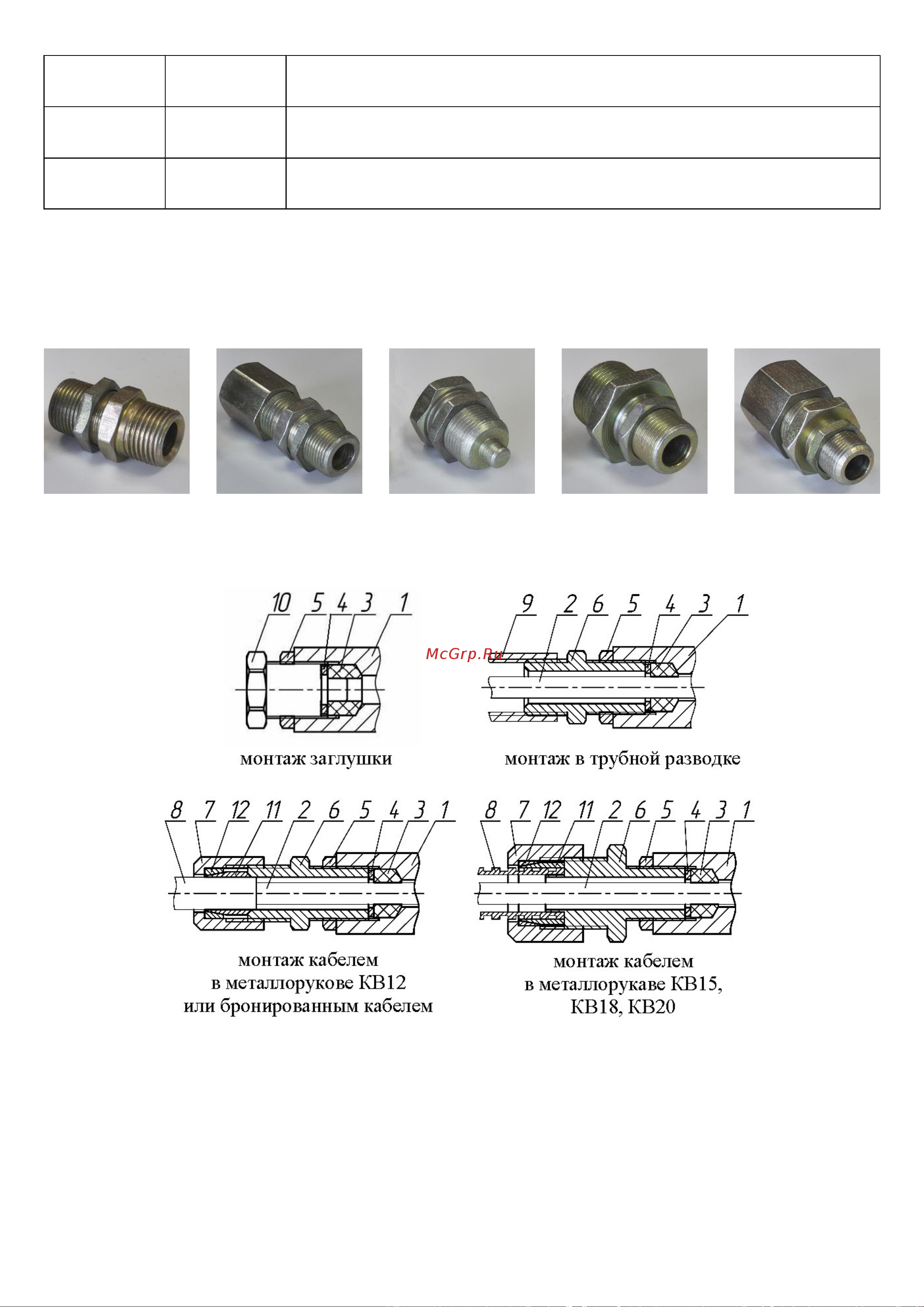

Рисунок 3 – кабельный ввод

Рисунок 4 – Схемы вводных устройств

Обозначения:

1 – основание корпуса; 2 – внутренняя изоляция кабеля; 3 – кольцо уплотнительное;

4 – шайба; 5 – контргайка; 6 – штуцер; 7 – гайка; 8 – броня кабеля или металлорукав; 9

– трубная муфта (в комплект не входит); 10 – заглушка; 11 – конус; 12 – кольцо.
