2. МОНТАЖ

Монтаж осуществляется в следующей последовательности:

1. Достать универсальное крепление из упаковки.

2. Проверить комплектность.

3. Определить место крепления, рис. 1.

4. Зафиксировать крепежно-юстировочное устройство (4) необходимого оборудования (3)

к скобе (6) при помощи 4-х болтов М8 (5), рис. 2.

5. Закрепить скобу (6) к столбу или опоре (1) при помощи 3 хомутов (2).

6. На крепежно-юстировочное устройство (4) закрепить оборудование (3).

2 4

1 – столб или опора; 2 – хомут; 3 – оборудование; 4 – крепежно-юстировочное устройство; 5 –

болт М8; 6 – скоба.

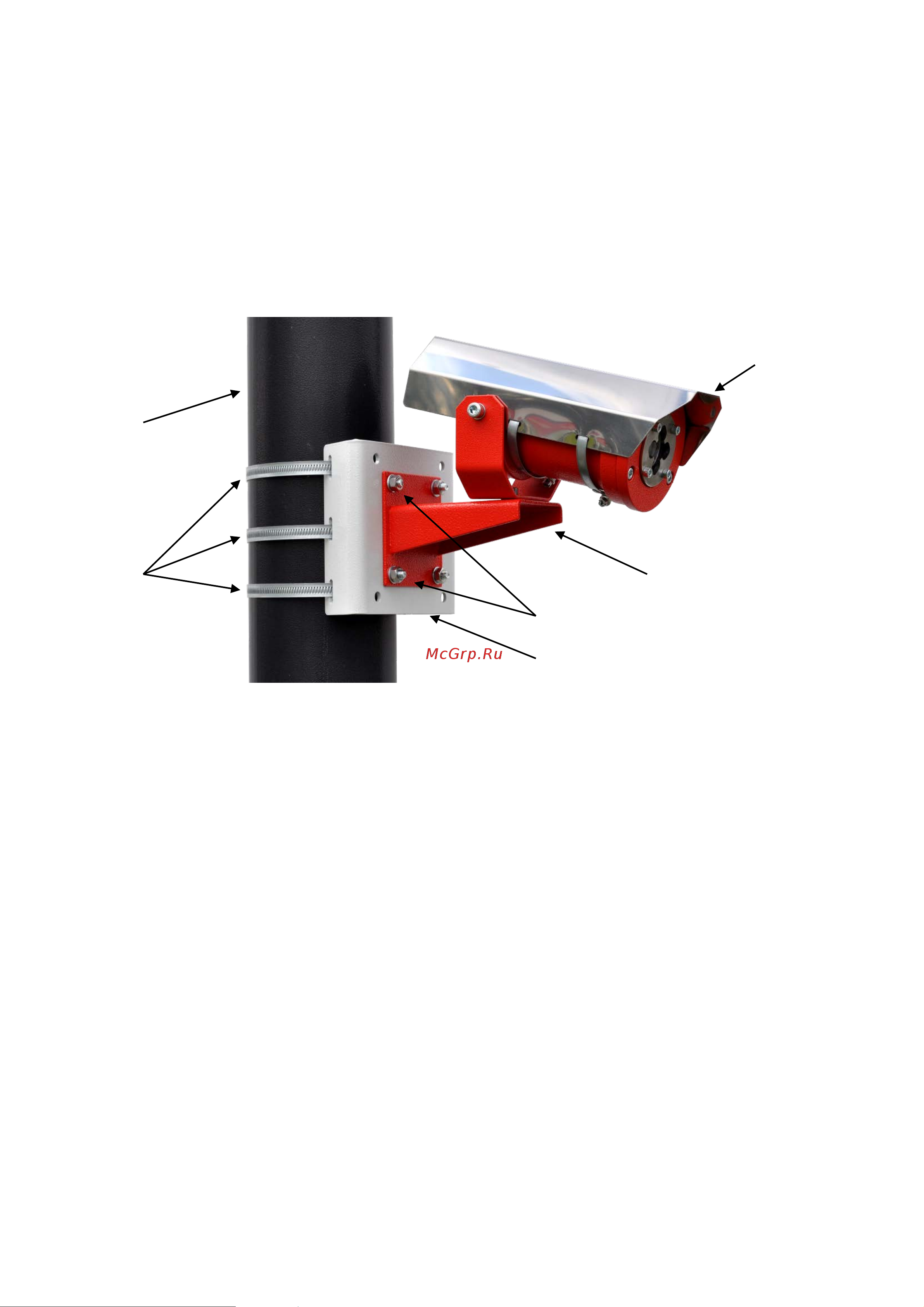

Рис. 2 – Общий вид универсального крепления К-06 с оборудованием

3. КОМПЛЕКТНОСТЬ

В комплект поставки входит:

• кронштейн ........................................................................................................................... 1 шт.;

• хомут .................................................................................................................................... 3 шт.;

• комплект монтажа (болт М8х20, гайка М8, шайба плоская, шайба гровер) ................ 4 шт.;

• паспорт СПЕК.732118.094 ПС .......................................................................................... 1 шт.;

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Срок службы универсального крепления 10 лет.

Гарантийный срок службы составляет 36 месяцев со дня ввода в эксплуатацию, но не более 48

месяцев со дня продажи.

Гарантийный ремонт с учётом требований ГОСТ Р 52350.19 или замена универсального

крепления производится предприятием-изготовителем при условии соблюдения потребителем

правил транспортирования, хранения и эксплуатации.
