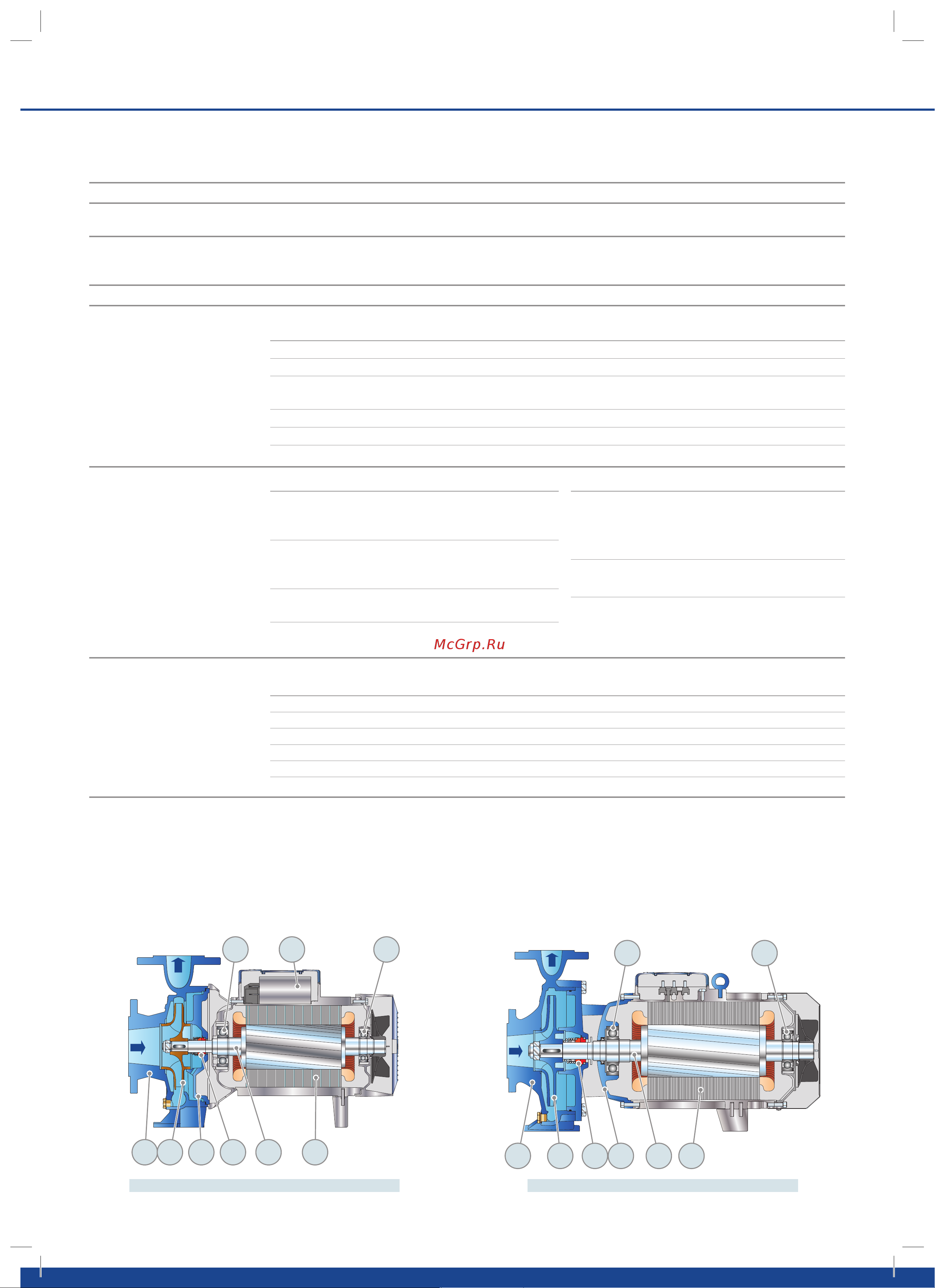

ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА Чугун, фланцевые всасывающий и напорный патрубки
2a ФЛАНЕЦ Чугун для F32/160, F32/200, F40/125, F40/160, F40/200, F50/125, F50/160, F65/125
2b ФЛАНЕЦ Чугун для F32/250, F40/250, F50/200, F50/250, F65/160, F65/200, F65/250,
F80/160, F80/200, F80/250, F100/160, F100/200, F100/250
3 РАБОЧЕЕ КОЛЕСО Латунь для F32/160, F32/200, F40/125, F40/160, F40/200, F50/125, F50/160
Чугун для F32/250, F40/250, F50/200, F50/250, F65/125, F65/160, F65/200, F65/250,
F80/160, F80/200, F80/250, F100/160, F100/200, F100/250
4 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
5 МЕХАНИЧЕСКОЕ
УПЛОТНЕНИЕ
Электронасос УплотнениеВал Материалы
Тип Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
F32/160, F40/125, F40/160, 50/125 FN-20 Ø 20 мм Графит Керамика NBR
F32/200, F40/200, F50/160, F65/125 FN-24 Ø 24 мм Графит Керамика NBR
F50/200, F65/160, F65/200, F80/160,
F100/160
FN-32 NU Ø 32 мм Графит Керамика NBR
F32/250, F40/250, F50/250 FN-38 Ø 38 мм Графит Керамика NBR
F65/250, F80/200, F80/250B, F100/200 FN-40 NU Ø 40 мм Графит Керамика NBR
F80/250A, F100/250 FH-45 NU Ø 45 мм Графит Керамика NBR
6 ПОДШИПНИКИ
Электронасос Тип
F32/160C
F32/160B
F40/125
F40/160C
F50/125C 6206 ZZ-C3 / 6204 ZZ
Fm32/160B
Fm40/160C
Fm50/125C
F32/160A
F40/160B
F50/125B
6206 ZZ-C3 / 6205 ZZ
F40/160A
F50/125A
6306 ZZ-C3 / 6206 ZZ-C3
F32/200
F50/160
F40/200
F65/125
6307 ZZ-C3 / 6206 ZZ-C3
Электронасос Тип
F32/250
F40/250
F50/250
F65/200
F50/200
F65/160
F80/160
F100/160
6310 ZZ-C3 / 6308 ZZ-C3
F65/250
F80/250B
F80/200
F100/200
6312 ZZ-C3 / 6212 ZZ-C3
F80/250A
F100/250
6314 ZZ-C3 / 6313 ZZ-C3
7 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
Fm32/160C 45 μF - 450 B
Fm32/160B 70 μF - 450 B
Fm40/125C 31.5 μF - 450 B
Fm40/125B 45 μF - 450 B
Fm40/160C 70 μF - 450 B
Fm50/125C 70 μF - 450 B
8 ЭЛЕКТРОДВИГАТЕЛЬ Fm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку (до 1.5 кВт)
F: трехфазный 230/400 В - 50 Гц до 4 кВт
400/690 B - 50 Гц от 5,5 до 75 кВт
➠ Электронасосы с трехфазным двигателем имеют высокую эффективность класса
IE2 до P2=1,1 кВт и IE3 от P2=1,5 кВт (IEC 60034-30)
– Изоляция: класс F – Степень защиты: IP X5
Однофазная версия Трехфазная версия
