8

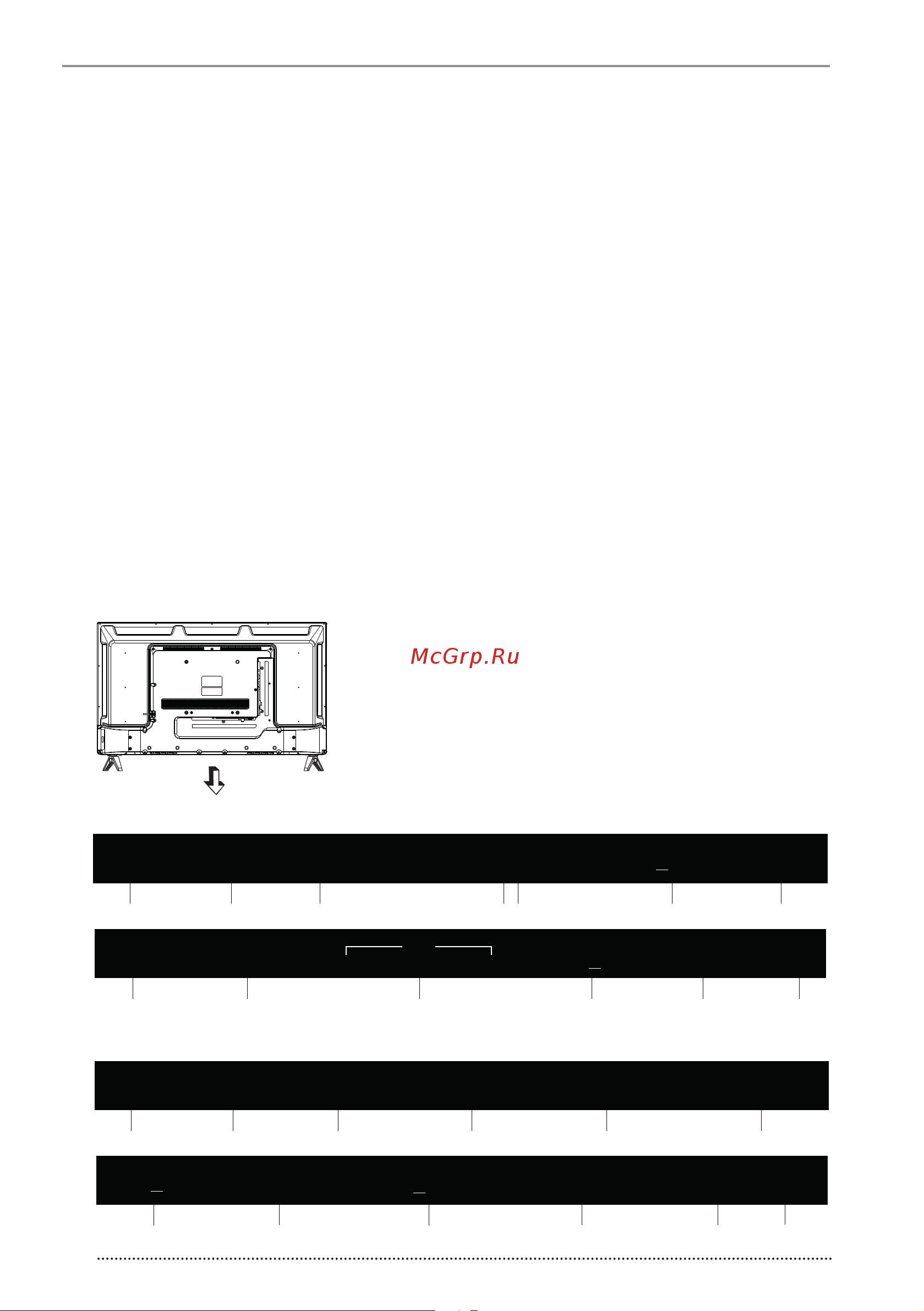

Назначение разъемов
1.
2.
3.
AV IN (VIDEO/L/R) – входные разъемы телевизора
для подключения левого/правого аудиоканалов раз-
личных внешних источников при композитном внешнем
сигнале.
5.
RF IN (T2) – антенный вход (75 Ом).
7. – разъем для подключения наушников.
USB (USB1/USB2) – разъемы для подключения
устройств USВ 2.0 (работают в режиме Медиаплеер).
8.
CI (COMMON INTERFACE) – слот для подключения
CAM-модуля.
9.
MINI YPbPr – входной разъем телевизора для под-
ключения компонентного внешнего сигнала. Подклю-
чение осуществляется с помощью переходника (ка-
бель-адаптер YРbРr), в комплект поставки не входит.
10.
СОАХIAL – коаксиальный цифровой выход звука.
11.
HDMI 2 – вход для HDMI, интерфейс для подачи сиг-
нала высокой четкости.
ПЕРЕДНЯЯ И ЗАДНЯЯ СТОРОНЫ ТЕЛЕВИЗОРА
HDMI 1 ARC – вход для HDMI, возможность подклю-
чения внешней аудиосистемы по обратному звуково-
му каналу (ARC).
4.
RF IN (S2) – вход для спутниковой антенны.
6.
PC AUDIO – разъем для подключения к звуковой
карте компьютера.
EARPHONE
PC(VGA) PC AUDIO
HDMI2 HDMI3
VIDEO L R
AV IN
COAXIAL MINI
YPbPr
CI
EARPHONE
USB2
USB1
5V ---500mA
108 9
RF IN
(S2)
13V/18V 500mA
---
RF IN
(T2)
HDMI1
(ARC)
1 2 3 74 5 6
11 12 13
HDMI 3 – вход для HDMI, интерфейс для подачи сиг-
нала высокой четкости.
– разъем для подключения к аналоговому
PC (VGA)
выходу D-Sub 15 компьютера.
12.
13.
PC(VGA)
PC AUDIO
HDMI2
COAXIAL
MINI
YPbPr
CI
USB2
USB1
5V ---500mA
6
11 12
RF IN
(S2)
13V/18V 500mA
---
RF IN
(T2)
HDMI1
(ARC)
3 7
13
9
1 8
14
5
4
Модель LD-32SF4350BT
Модели LD-32SR4113BT, LD-40SF4113BT
MINI AV/YPbPr
L/R IN
EARPHONE
14. MINI AV / YPbPrL/R IN – универсальный входной
разъем (2 в 1) для подключения левого/правого ау-
диоканалов различных внешних источников и компо-
зитного внешнего сигнала. Подключение осуществля-
ется с помощью переходника (в комплект поставки не
входит).
