Vekta LD-32TR4315BT [8/44] Назначение разъемов

24’’

1 3 2 4 10

5 7 9 8

24’’

1 3 2 4 10

5 7 9 8

32’’, 39’’

1 2 3 4 5

12 11 10 9 8 7 6

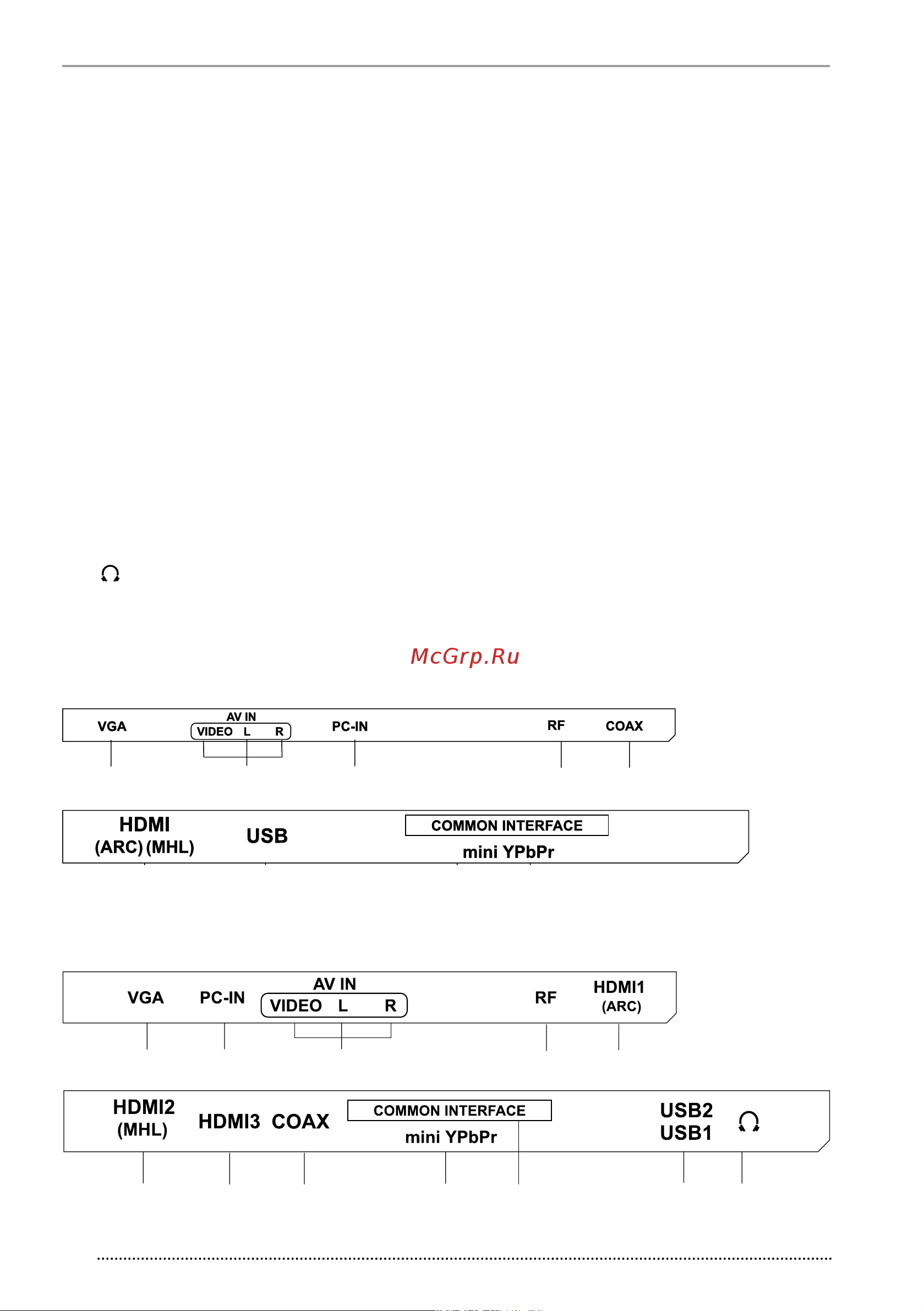

Назначение разъемов

1. VGA – разъем для подключения к аналоговому выходу

D-Sub 15 компьютера.

2. PC-IN – разъем для подключения к звуковой карте

компьютера.

2. AV IN (VIDEO/L/R) – входной разъем телевизора для

подключения левого/правого аудиоканалов различных

внешних источников при композитном внешнем сигнале.

2. RF – антенный вход (75 Ом).

2. HDMI 1 – вход для HDMI, интерфейс для подачи сигна-

ла высокой четкости. Поддержка реверсивного выхода

звука (ARC) на внешний усилитель.

6. – разъем для подключения наушников.

7. USB1/USB2 – разъем для подключения устройств с

USВ-соединителем (работает в режиме Медиа–USB).

8. COMMON INTERFACE – слот для подключения СI-мо-

дуля.

9. mini YPbPr – входной разъем телевизора для подклю-

чения компонентного внешнего сигнала (кабель-адап-

тер YРbРr в комплект поставки не входит).

10. СОАХ – коаксиальный цифровой выход звука.

11. HDMI 3 – вход для HDMI, интерфейс для подачи сигна-

ла высокой четкости.

12. HDMI 2 – HDMI-вход с поддержкой подключения мо-

бильных устройств через MHL.

ПЕРЕДНЯЯ И ЗАДНЯЯ СТОРОНЫ ТЕЛЕВИЗОРА
