| Извлечение системной платы
Последовательность действий
1
Отклейте ленту, которой кабель дисплея крепится к системной плате.
2
Отсоедините кабель дисплея от разъема на системной плате.
3

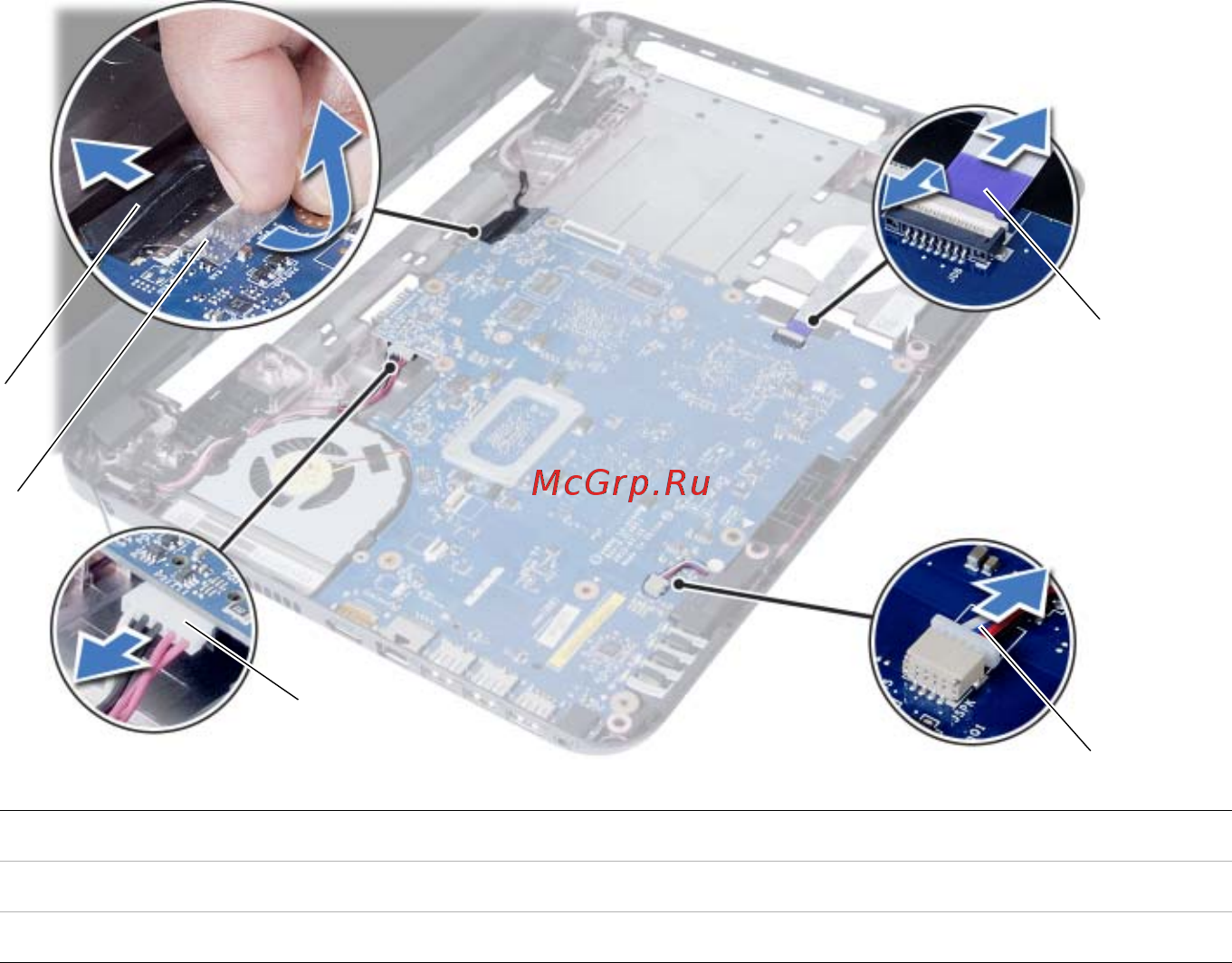

Отсоедините кабель порта адаптера питания, кабель динамиков и кабель платы
ввода%вывода от системной платы.
1
кабель дисплея
2
лента
3
кабель порта адаптера питания
4
кабель динамика
5
кабель платы ввода*вывода
1
2
3
4
5
