ELEYUS INTEGRA 1200 LED 70 BL [6/20] Інструкція по користуванню витяжкою

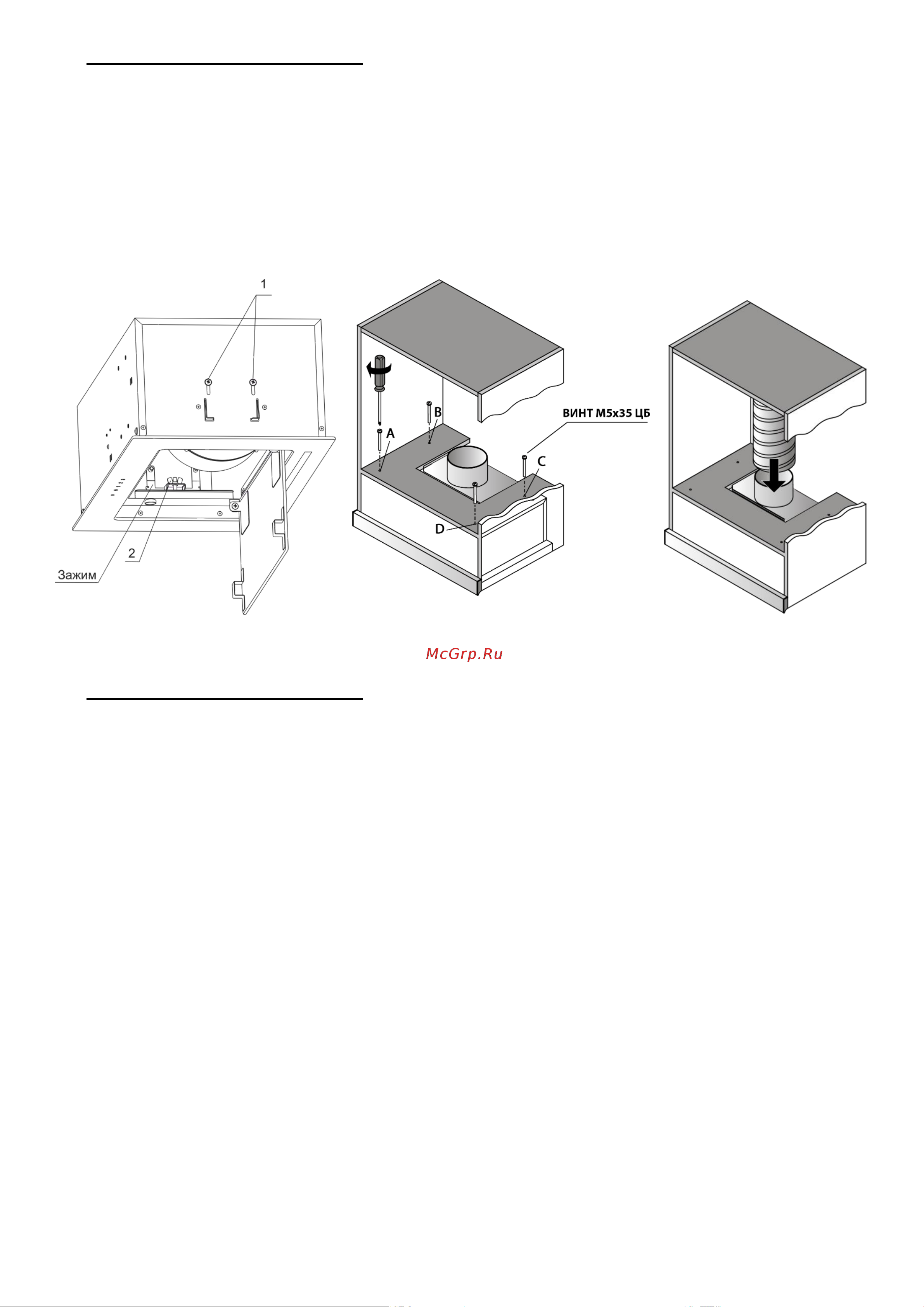

6.5 Монтаж витяжки ВАРІАНТ №1

6.5.1 Викруткою, відпустіть з обох сторін на 0,5 оберту чотири гвинти (позиція 1 рис.5). Після

цього відкрийте внутрішнє скло і витягніть жироуловлюючий алюмінієвий фільтр.

6.5.2 Рукою, по обидва боки, відкрутіть на 5 обертів (повністю не відкручувати) гайку баракову

(позиція 2 рис.5).

6.5.3 Вставте витяжку в прорізаний прямокутній отвір, злегка натиснувши пружні зажими.

Рукою, по обидва боки, закрутіть гайку барашкову (позиція 2 рис.5) до повного прилягання

витяжки до дна нижньої полиці навісний меблевої шафи.

6.5.4 Встановіть жироуловлюючий алюмінієвий фільтр, закрийте внутрішнє скло.

6.6 Монтаж витяжки ВАРІАНТ №2

6.6.1 Виготовте паперовий шаблон з координатами отворів CDEF (рис.4), прикладіть шаблон

до полиці меблевого гарнітура (рис. 5.1).

6.6.2 Намітьте і просвердліть 4 отвори свердлом Ø6мм.

6.6.3 Кріплення витяжки здійснюється 4 метричними гвинтами М5х35, що вкручуються

зсередини навісної шафи в різьбові гайки М5, приклепані до верхньої площини корпусу витяжки.

6.7 При необхідності встановіть на патрубку витяжки перехідник повітропроводу (Ø150 / 120

мм).

6.8 Якщо витяжка буде працювати в режимі відведення повітря в димохід, змонтуйте

повітропровід вибраного діаметра відповідно до інструкції (рис. 5.2), забезпечивши його

герметичність. Зверніть увагу, чим коротший і пряміший повітропровід, тим вища

продуктивність, шум і вібрація в витяжки.

6.9 Якщо витяжка буде працювати в режимі рециркуляції, то повітропровід не потрібен.

Необхідно встановити вугільний запахопоглинальний фільтр (купується окремо).

6.10 Перевірте надійність кріплення витяжки, підведіть і підключіть через розетку шнур до

електромережі.

З метою додаткового захисту від перепадів напруги в мережі рекомендуємо

підключати витяжку через додатковий автоматичний перемикач 6А.

7. ІНСТРУКЦІЯ ПО КОРИСТУВАННЮ ВИТЯЖКОЮ

7.1 Витяжка з сенсорним вимикачем має 3 швидкості вентиляції. В залежності від величини

випарів при приготуванні їжі Ви можете обрати низький, середній або високий рівень вентиляції.

Рис.5.1

Рис.5

Рис.5.2
