6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установления вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к электросети и проверьте все ее функции.

Напоминаем, что высота установки вытяжки над электроплитами должна быть не меньше

650мм, а над газовыми - не меньше 750мм (рис.1).

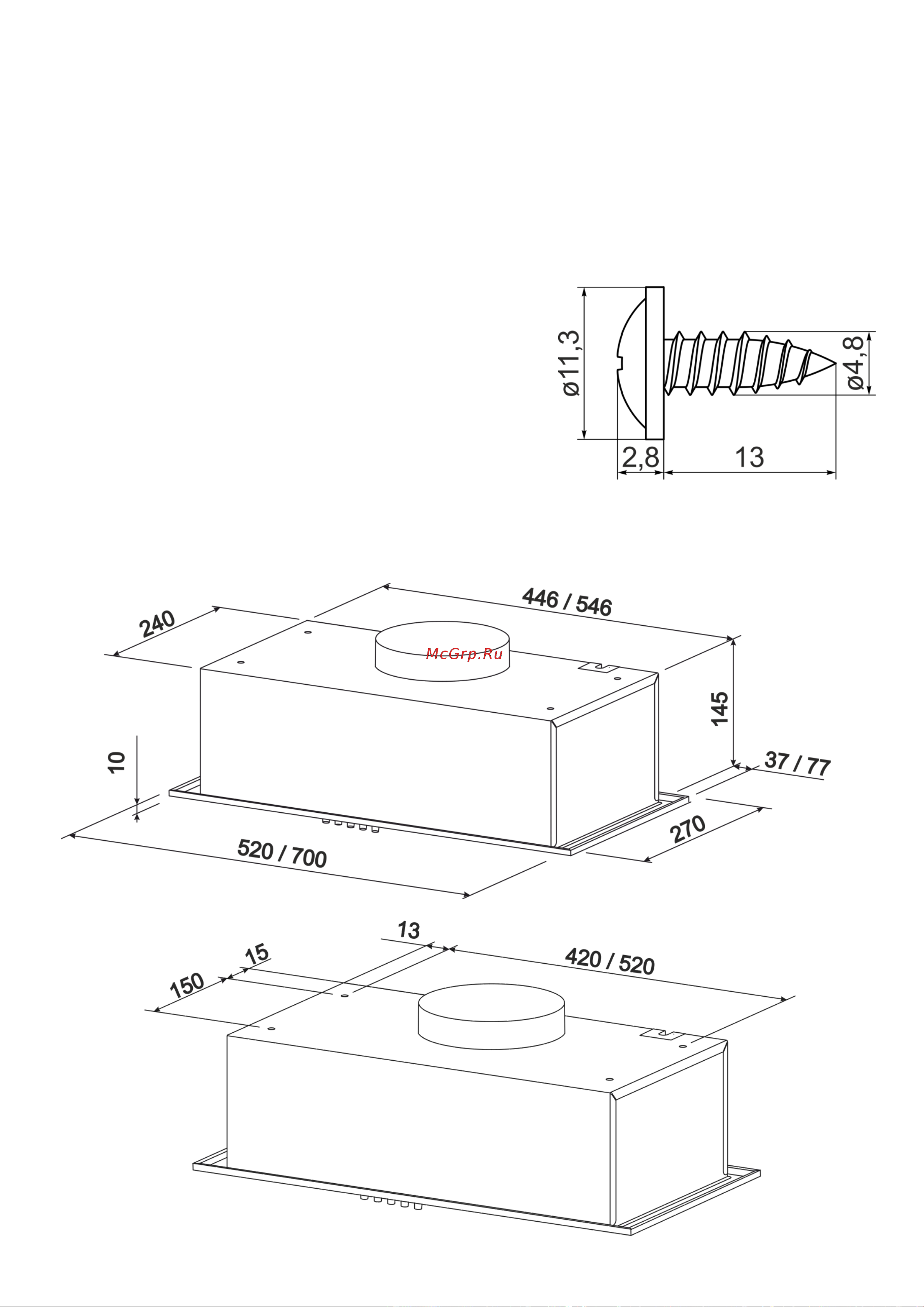

6.4 Крепить вытяжку к шкафчику рекомендуется использовать 4 саморезы 4,8х13 DIN968

с середины вытяжки (саморезы в комплект поставки не входят). (рис.4 / 4.1 / 4.2).

6.5 Установите на патрубке вытяжки переходник воздуховода (Ø120мм).

6.6 Если вытяжка будет работать в режиме отвода воздуха в дымоход, смонтируйте

воздуховод избранное диаметра согласно инструкции, обеспечив его герметичность.

6.7 Если вытяжка будет работать в режиме

рециркуляции, то воздуховод не нужен. Необходимо

установить угольный запахопоглощающий фильтр

(приобретается отдельно).

6.8 Проверьте надежность крепления вытяжки,

подведите и подключите через розетку шнур к

электросети. С целью дополнительной защиты от

перепадов напряжения в сети рекомендуем

подключать вытяжку через дополнительный

автоматический переключатель 6А.

С целью дополнительной защиты от перепадов напряжения в сети рекомендуем

подключать вытяжку через дополнительный автоматический выключатель 6А.

Рис. 4

Рис.4.1

Рис.4.2
