ELEYUS Breeze 1000 50 IS [12/19] Инструкция по монтажу вытяжки

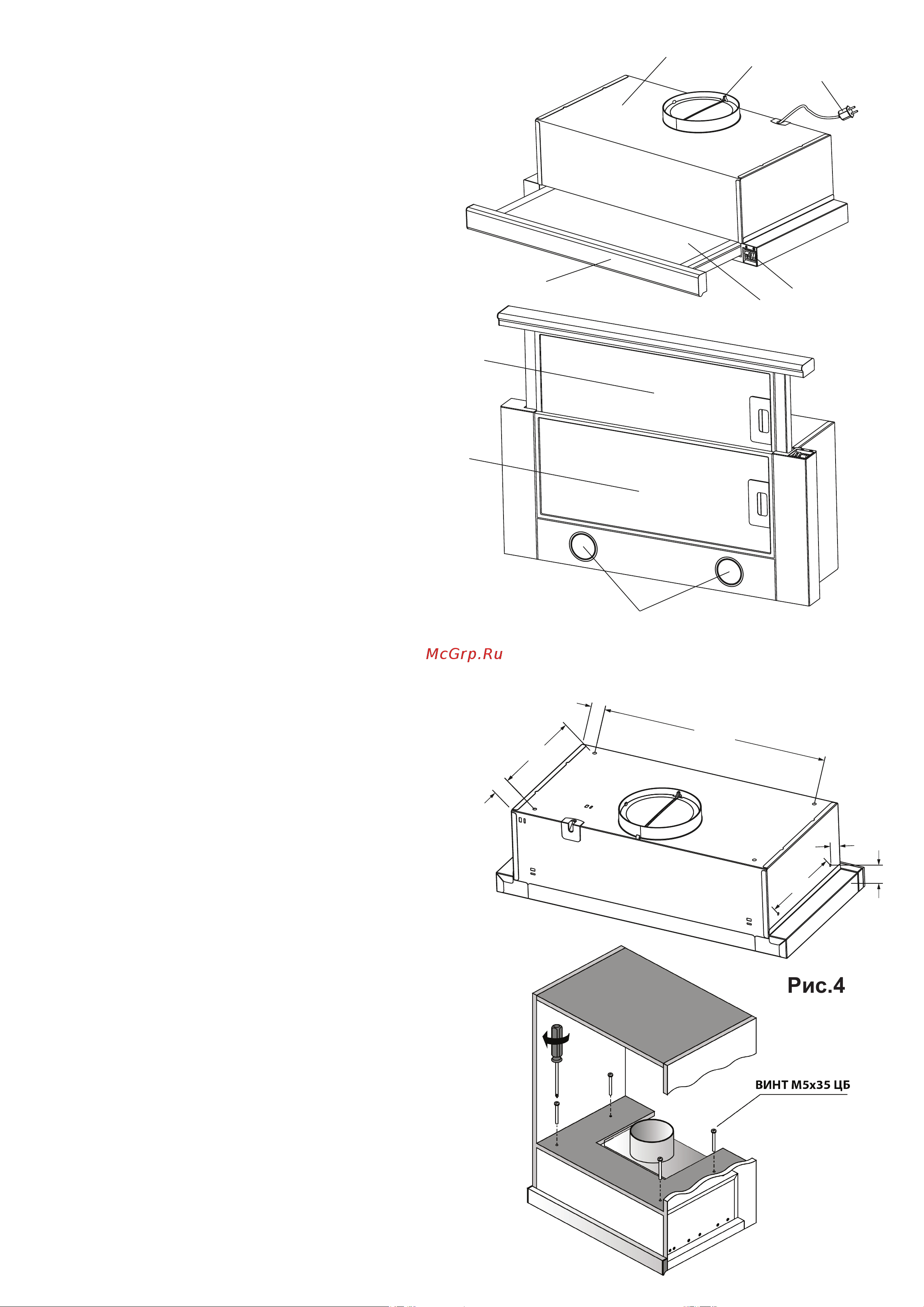

5.3 Вытяжка состоит из следующих составных частей (рис.3 / 3.1).

1 – корпус вытяжки

2 – переходник патрубка воздуховода

(с Ø150 на Ø120)

3 – электрошнур без заземления

4 – переключатель режимов работы вытяжки

(клавишный)

5 – выдвижная панель с фильтром

6 – ручка выдвижной панели с фильтром

7 – фильтр алюминиевый жироулавливающий 1

8 – фильтр алюминиевый жироулавливающий 2

9 – лампы освещения (HALOGEN)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Изберите режим работы и место для установления вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к

электросети и проверьте все ее функции.

Напоминаем, что высота установки вытяжки

над электроплитами должна быть не меньше

650мм, а над газовыми - не меньше 750мм

(рис.1).

6.4 Прежде чем приступить к сверлению

отверстий под крепежные изделия, необходимо

провести для них разметку на стене. Для этого

изготовьте бумажный шаблон с координатами

отверстий, приложите шаблон к нижней полки

мебельного гарнитуру на необходимой высоте,

которая указана выше, и уровняйте его

по уровню (рис.1).

6.5 Наметьте и пробуравьте в т. А, В, С, D 4

отверстия сверлом Ø6мм.

6.6 Крепление вытяжки осуществляется 4

метрическими винтами М5х35, которые вкручива-

ются изнутри навесного шкафа в резьбовые гайки М5,

приклепаны к верхней плоскости корпуса вытяжки

(рис.4 / 4.1).

6.7 Установите на патрубке вытяжки переходник

воздуховода (Ø150 - 120мм).

Рис.3

Рис.3.1

Рис.4

Рис.4.1
