Подключение телевизора

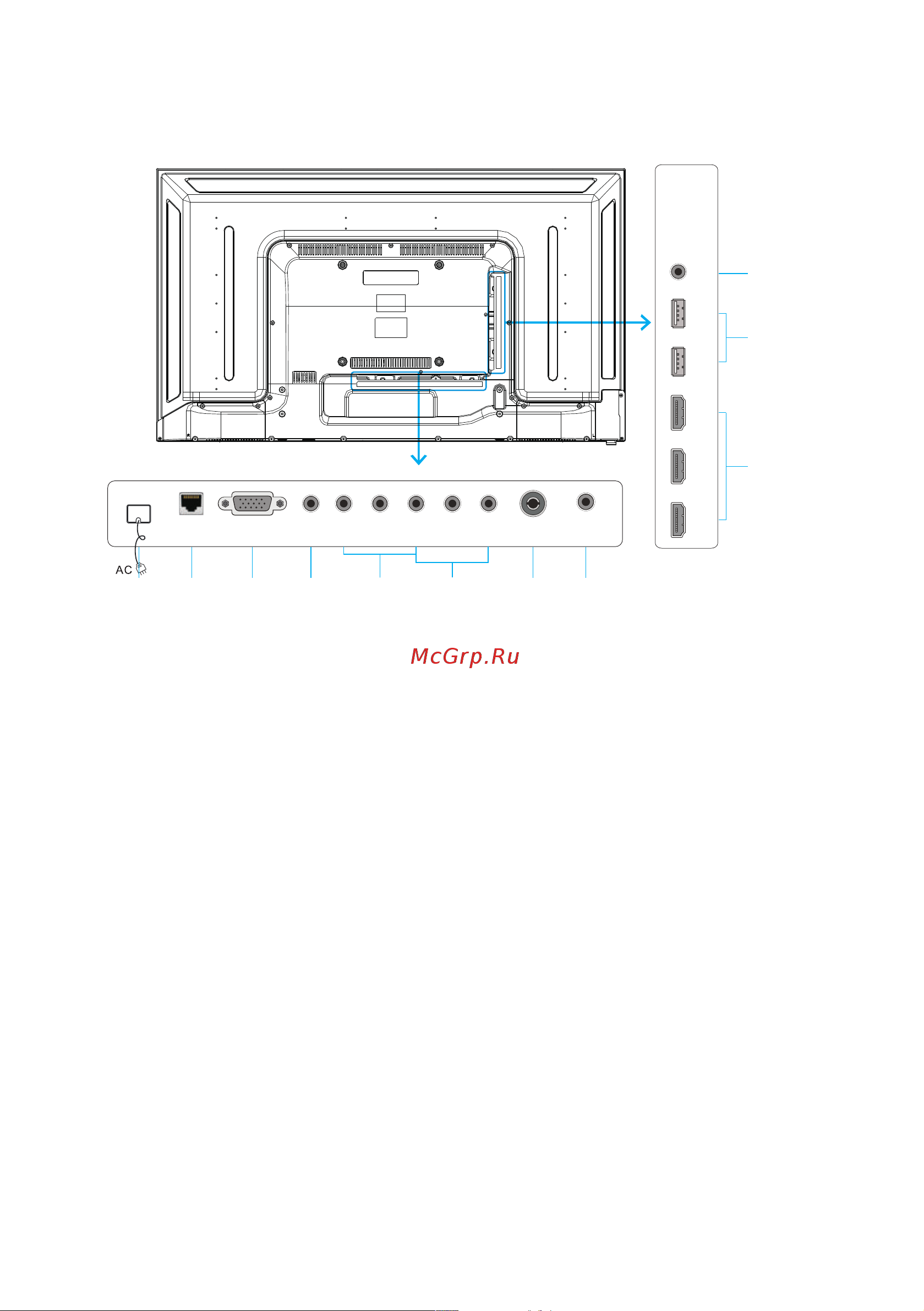

Разъёмы телевизора и их назначение
1. Подключение 100-240 В ~ 50/60 Гц
к розетке переменного тока кабелем
питания.
2. LAN (RJ45) — разъём для подключе-
ния к интернет-сети.
3. VGA (PC) — видеовход.
4. PC AUDIO — аудиовход для ПК
5. AV IN — композитный аудиовидео-
вход (VIDEO — видеосигнал, L/R —
аудиосигнал: левый/правый канал).
6. YPbPr — компонентный видеовход.
7. ANT(T/T2) — вход антенны аналого-
вого ицифрового ТВ.
8. Аудиовыход для подключения науш-
ников.
9. HDMI1, HDMI2, HDMI3 — входы аудио- и
видео сигнала HDMI. HDMI1 — с функ-
цией ARC.
10. USB1, USB2 — разъёмы для подключе-
ния накопительных устройств.
11. COAX — цифровой аудиовыход для
подключения аудиосистемы.
Примечание. Все рисунки в данном
руководстве приведены только для
примера, реальный вид изделия может
отличаться от изображения.
Подключение к электросети
Телевизор должен быть подключен к
источнику переменного тока с напряже-
нием 100–240 В и частотой 50/60 Гц.
Ни в коем случае не подсоединяйте те-
левизор к источнику питания с другими
параметрами!
Рекомендации по выполнению
подключения ТВ
Перед тем, как подключить к телевизору
какое-либо устройство, либо отключить
устройство от телевизора, отключите
питание телевизора и устройства,
выполните необходимые соединения,
затем включите питание телевизора
иподключенного устройства. Когда Вы
отключаете или подключаете кабель пи-
тания или сигнальный кабель, держите
его за вилку (изолированную часть) и не
тяните за кабель.
Для получения оптимального качества
изображения программ цифрового и
аналогового ТВ рекомендуется исполь-
зовать наружную антенну или местную
кабельную сеть.
ANT(T/T2)L R Pb PrY/VIDEOPC AUDIOVGA(PC)RJ45
1 2 3 4 5 6 7 8
9
10
11
HEADPHONE
OUT
HDMI1
(ARC)
HDMI2 HDMI3 USB1 USB2 COAX
