7
Подключение телевизора

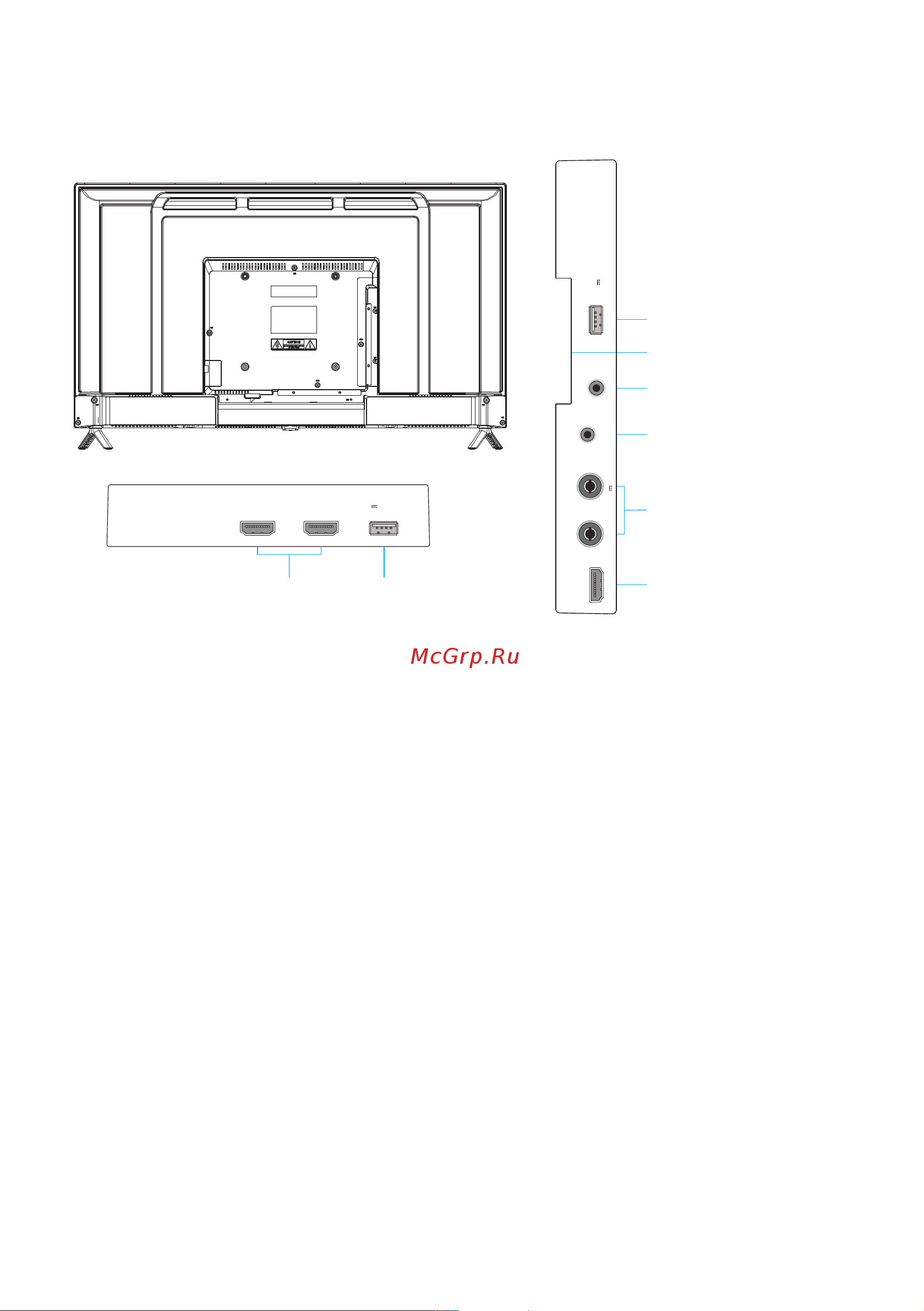

Разъёмы телевизора и их назначение
1. HDMI 1, 2, 3 — входы аудио и видеосиг-
нала HDMI. HDMI1 также поддерживает
реверсивный выход звука — функцию
ARC.
2. USB (версия 2.0) — разъём для под-
ключения накопителя USB.
3. ANT1 — вход антенны аналогового и
цифрового ТВ (эфирного или кабель-
ного).
ANT2 SATELLITE — вход антенны спут-
никового ТВ.
4. DIGITAL AUDIO OUT — выход цифро-
вого аудиосигнала на внешнюю аудио-
систему.
5. AV IN — композитный мини аудио/ви-
деовход.
6. COMMON INTERFACE — разъём для
подключения карты доступа цифрово-
го ТВ.
Подключение к электросети
Телевизор должен быть подключен к
источнику переменного тока с напряже-
нием 100-240В и частотой 50/60 Гц.
Ни в коем случае не подсоединяйте те-
левизор к источнику питания с другими
параметрами!
Рекомендации по выполнению
подключения ТВ
Перед тем, как подключить к телевизору
какое-либо устройство, либо отключить
устройство от телевизора, отключите пи-
тание телевизора и устройства, выполните
необходимые соединения, затем включите
питание телевизора и подключенного
устройства. Когда вы отключаете или под-
ключаете кабель питания или сигнальный
кабель, то держите его за вилку (изолиро-
ванную часть) и не тяните за кабель.
Для получения оптимального качества
изображения программ цифрового и
аналогового ТВ рекомендуется исполь-
зовать наружную антенну или местную
кабельную сеть.
После подключения оборудования к
какому-либо из входов телевизор будет
воспроизводить программу, поступаю-
щую с этого оборудования, только после
выбора соответствующего пункта в ме-
ню «Выбор источника сигнала» (смотри
ниже).
USB2.0
(5V 500mA)
HDMI2HDMI3
21
1
4
5
6
2
3
13/18V 400mA
HDMI1
(ARC)
ANT1 COMMON INTERFACEANT2
SATELLITE
AV
DIGITAL
AUDIO OUT
USB2.0
(5V 500mA)
