Релион А-300-ИК-СО-IP-2Мп-PoE [5/18] Состав изделия

1.3 СОСТАВ ИЗДЕЛИЯ

Габаритные размеры видеокамеры указаны в приложении А.

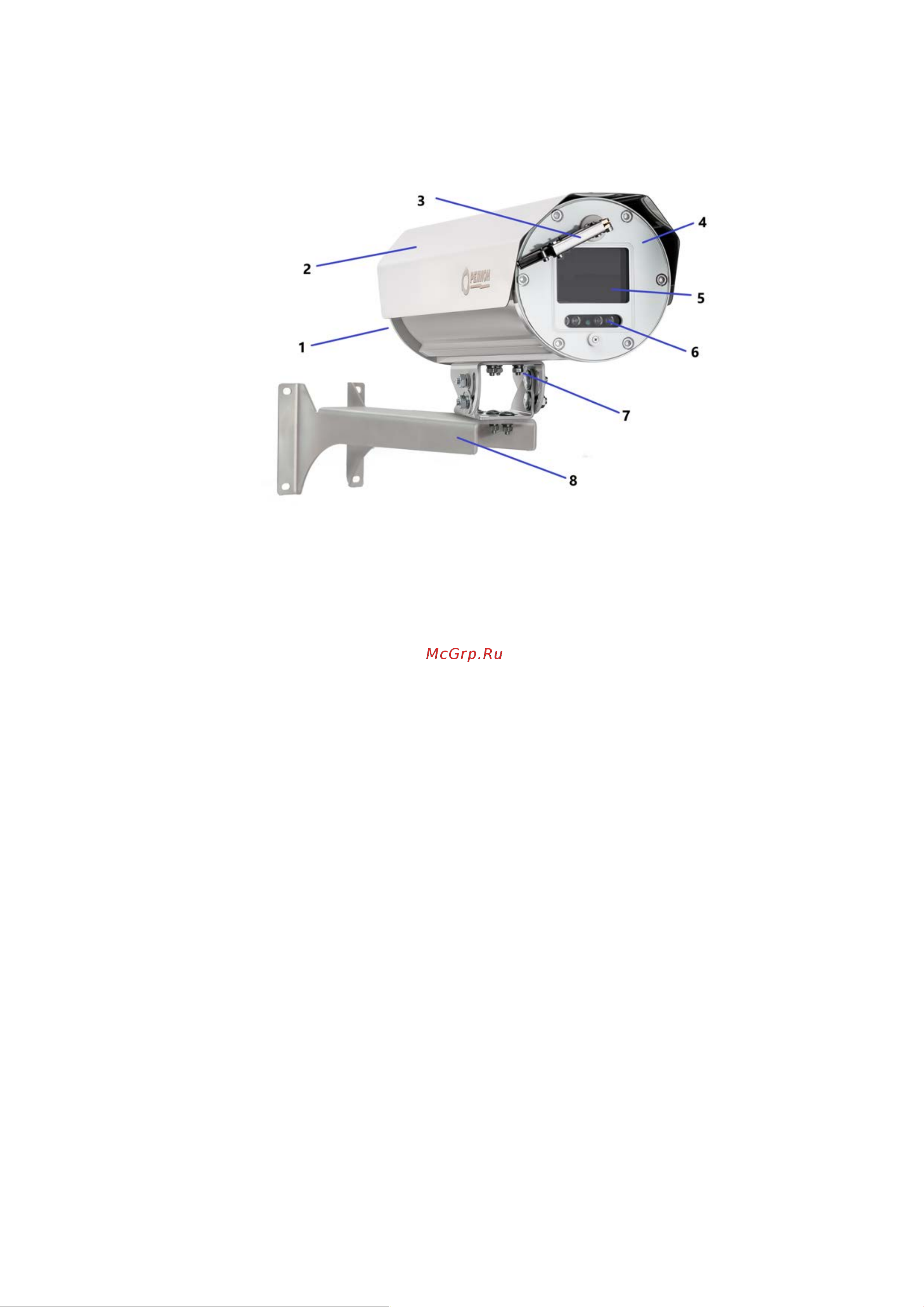

Рисунок 1

1 – основание с выходами под кабельные вводы; 2 – солнцезащитный козырек;

3 – стеклоочиститель; 4 – лицевая панель; 5 – смотровое окно; 6 – ИК-подсветка;

7 – болт крепления крепежно-юстировочного устройства; 8 – крепежно-юстировочное устройство.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Взрывозащищенная видеокамера представляет собой цилиндрическую герметичную

оболочку из алюминиевого сплава. Лицевая панель (4) несъемная, с ударопрочными

смотровыми стеклами объектива (5).

На задней крышке (1) закреплена шина с электронной платой, на которой установлены

клеммы для подключения. Задняя крышка видеокамеры имеет два резьбовых отверстия

М20х1,5 для кабельных вводов. Для поглощения влаги в оболочку помещается силикагель.

1.5 МАРКИРОВКА И ПЛОМБИРОВАНИЕ

1.5.1 Маркировка видеокамеры соответствует конструкторской документации и требованиям

ГОСТ 31610.0-2014 (IEC 60079-0:2011).

1.5.2 Маркировка видеокамеры содержит следующую информацию:

• Наименование или товарный знак предприятия-изготовителя;

• Наименование, условное обозначение и условное наименование;

• Маркировку взрывозащиты;

• Название органа по сертификации взрывозащиты и номер сертификата;

• Степень защиты по ГОСТ 14254;

• Климатическое исполнение и категория размещения по ГОСТ 15150;

• Диапазон температуры окружающей среды;

• Напряжение питания;

• Дату выпуска;

• Заводской номер;

• Знак соответствия системы сертификации;

• Специальный знак взрывобезопасности в соответствии с ТР ТС 012/2011;

• Единый знак обращения продукции на рынке государств-членов Таможенного союза.
