1.3 СОСТАВ ИЗДЕЛИЯ

Габаритные размеры видеокамеры указаны в приложении А.

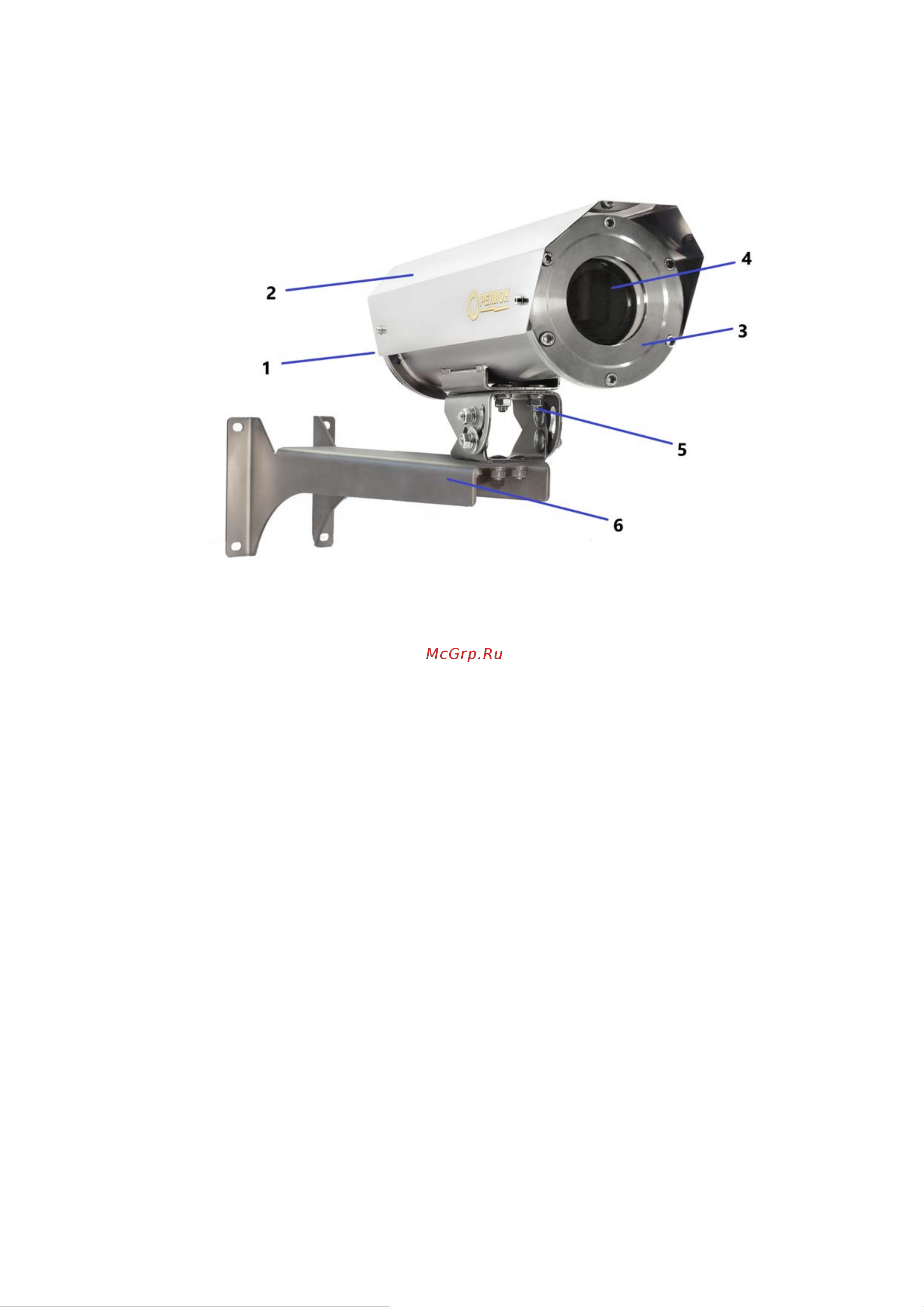

Рисунок 1

1 – основание с кабельным вводом; 2 – солнцезащитный козырек; 3 – лицевая панель;

4 – ударопрочное смотровое окно; 5 – болт крепления крепежно-юстировочного устройства;

6 – крепежно-юстировочное устройство.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Взрывозащищенная видеокамера представляет собой цилиндрическую герметичную

оболочку из нержавеющей стали. Лицевая панель (4) несъемная, с ударопрочными смотровыми

стеклами объектива (5).

На задней крышке (1) закреплена шина с электронной платой, на которой установлены

клеммы для подключения. Задняя крышка видеокамеры имеет два резьбовых отверстия

М20х1,5 для кабельных вводов. Для поглощения влаги в оболочку помещается силикагель.

1.5 МАРКИРОВКА И ПЛОМБИРОВАНИЕ

1.5.1 Маркировка видеокамеры соответствует конструкторской документации и требованиям

ГОСТ 31610.0-2014 (IEC 60079-0:2011).

1.5.2 Маркировка видеокамеры содержит следующую информацию:

• Наименование или товарный знак предприятия-изготовителя;

• Наименование, условное обозначение и условное наименование;

• Маркировку взрывозащиты;

• Название органа по сертификации взрывозащиты и номер сертификата;

• Степень защиты по ГОСТ 14254;

• Климатическое исполнение и категория размещения по ГОСТ 15150;

• Диапазон температуры окружающей среды;

• Напряжение питания;

• Дату выпуска;
