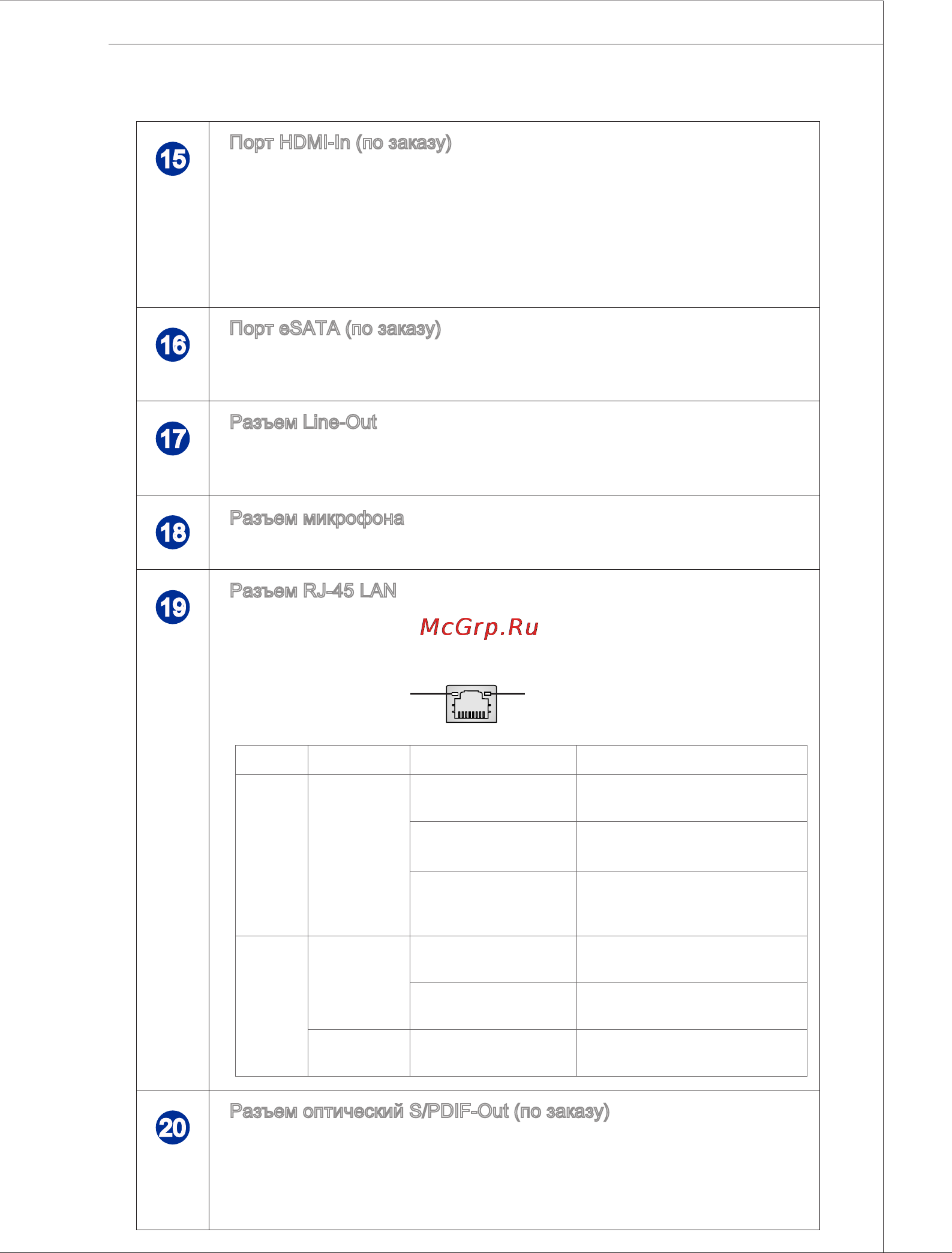

1-9
MS-AE32
15
Порт HDMI-In (по заказу)
- Мультимедийный интерфейс высокой четкости (HDMI) - это
полностью цифровой аудио/видео интерфейс с возможностью
передачи данных в несжатом виде. Единый кабель HDMI
обеспечивает перадачу ТВ-сигнала в любом формате,
включая телевидение стандартной, повышенной и высокой
четкости, а также многоканальное цифровое аудио.
16
Порт eSATA (по заказу)
- Порт eSATA (external SATA) используется для соединения с
внешним устройством eSATA.
17
Разъем Line-Out
- Этот разъем для подключения наушников или
громкоговорителей.
18
Разъем микрофона
- Этот разъем для подключения микрофонов.
19
Разъем RJ-45 LAN
- Стандартный сетевой разъем RJ-45 предназначен для
подключения к локальной вычислительной сети (ЛВС). К нему
можно подключить сетевой кабель.
Жёлтый Зеленый/ Oранжевый
LED Цвет Состояние LED Режим работы
Левый Желтый Выкл. Связь с локальной сетью не
установлена.
Вкл. (установившийся
режим)
Связь с локальной сетью
установлена.
Вкл. (повышенная яр-
кость, мигание)
Компьютер обменивается
данными с другим компьютером
в локальной сети.
Правый Зеленый Выкл. Выбрана скорость передачи
данных 10 Мбит/с.
Вкл. Выбрана скорость передачи
данных 100 Мбит/с.
Оранжевый Вкл. Выбрана скорость передачи
данных 1000 Мбит/с.
20
Разъем оптический S/PDIF-Out (по заказу)
- Этот разъем S/PDIF (Sony & Philips Digital Interconnect For-
mat) предназначен для передачи цифрового аудиосигнала на
внешние акустические системы с помощью оптоволоконного
кабеля.
