46
Подключение и использование устройства-
источника сигналов
2
2 Подключение и использование устройства-источника сигналов

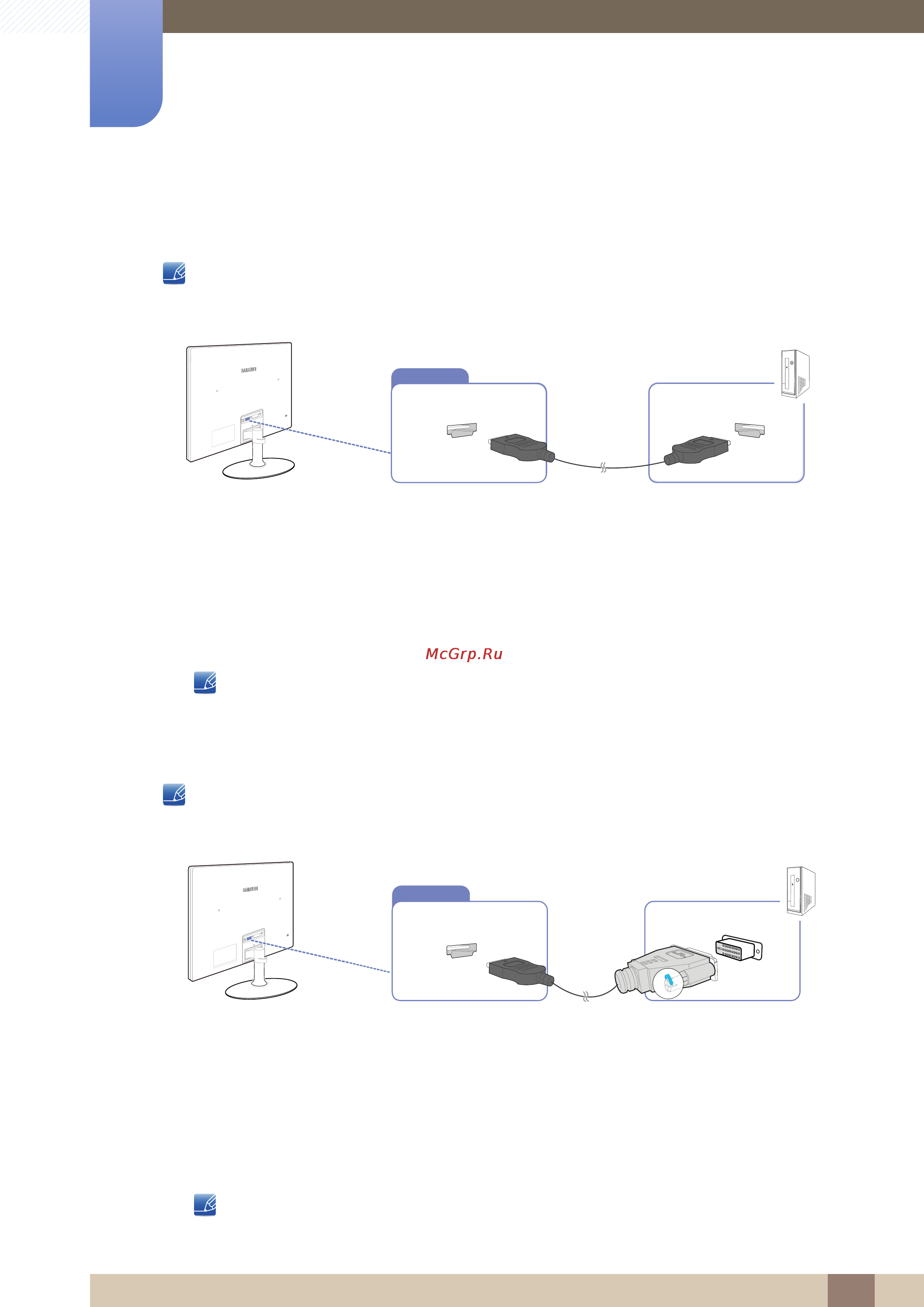

2.3.4 Подключение с помощью кабеля HDMI "( S22C350H / S23C340H /
S23C350H /S24C340HL / S24C350H / S24C350HL / S27C350H)"
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
1 Подключите кабель HDMI к порту [HDMI IN] на задней панели устройства и к порту HDMI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке. Затем
включите питание на компьютере.
3 Измените источник сигнала на HDMI с помощью функций ВВЕРХ/ВНИЗ кнопки JOG, если
источник сигнала не выбран.
Наличие портов может отличаться в зависимости от того или иного устройства.
2.3.5 Подключение с использованием кабеля HDMI-DVI "( S22C350H /
S23C340H / S23C350H /S24C340HL / S24C350H / S24C350HL / S27C350H)"
Не подсоединяйте кабель питания до подсоединения всех остальных кабелей.
Прежде чем подсоединять кабель питания, убедитесь, что вы подключили устройство-источник
сигналов.
1 Подключите кабель HDMI-DVI к порту [HDMI IN] на задней панели устройства и к порту DVI на
компьютере.
2 Подключите адаптер питания постоянного тока к устройству и сетевой розетке. Затем
включите питание на компьютере.
3 Измените источник сигнала на HDMI с помощью функций ВВЕРХ/ВНИЗ кнопки JOG, если
источник сигнала не выбран.
Наличие портов может отличаться в зависимости от того или иного устройства.
DC14
HDMI IN
RGB IN
HDMI IN
HDMI IN
DC14V
HDMI IN
RGB IN
