Настройка телевизора
6

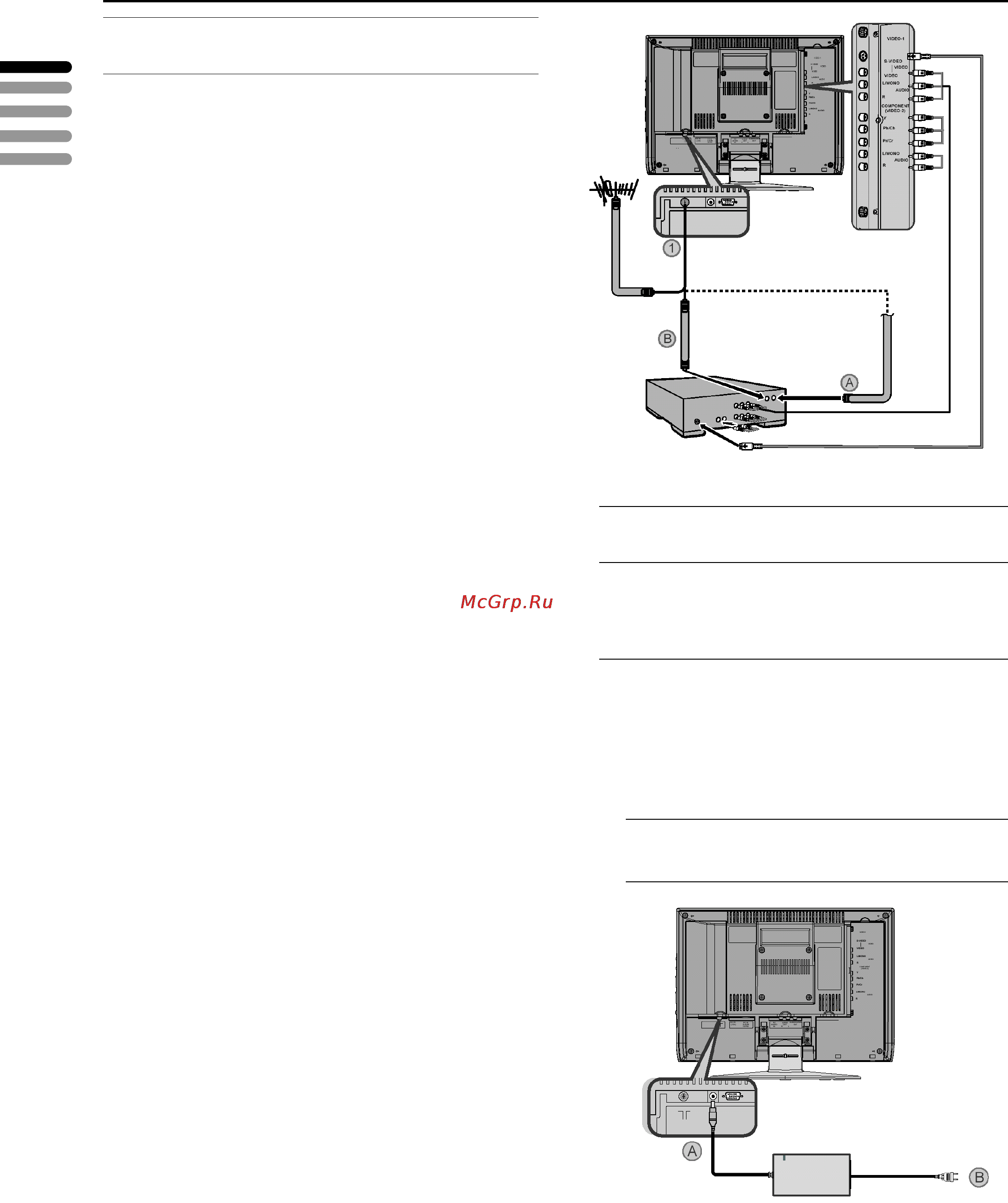

Подключение антенного кабеля и
кассетного видеомагнитофона (VCR)
Антенный кабель не входит в комплект. Используйте
высококачественный коаксиальный кабель
сопротивлением 75 Ом.
Перед подключением кассетного видеомагнитофона
ознакомьтесь с инструкцией, прилагающейся к нему.
Если Вы не подключаете видеомагнитофон
(следуйте последовательности ):
Подсоедините антенный кабель к антенному
разъему на данном телевизоре.
При подключении видеомагнитофона:
1
Подсоедините антенный кабель к разъему
антенного входа видеомагнитофона, а
затем соедините видеомагнитофон и
телевизор при помощи другого антенного
кабеля.
2
Соедините разъем видеовыхода
видеомагнитофона VIDEO OUT и разъем
видеовхода телевизора VIDEO при
помощи видеокабеля.
Для подключения видеомагнитофона к телевизору при
помощи кабеля раздельного видеосигнала S-VIDEO:
Соедините разъем раздельного видеовыхода S-VIDEO
OUT видеомагнитофона и разъем S-VIDEO телевизора,
используя кабель для раздельного видеосигнала
S-VIDEO вместо обычного видеокабеля.
Обратите внимание, при подключении
видеомагнитофона к телевизору одновременно при
помощи видеокабеля и кабеля для раздельного
видеосигнала S-VIDEO соединение при помощи
обычного видеокабеля осуществляться не будет.
3 Соедините разъемы звукового выхода
AUDIO OUT видеомагнитофона (выход
правого и левого звукового канала) с
разъемами звукового входа AUDIO
телевизора при помощи звукового кабеля.
Информация о подключении дополнительных внешних
устройств приводится в разделе «Подключение
внешнего оборудования» на странице 27.
Если звуковой выход видеомагнитофона
монофонический, соедините разъем звукового выхода
AUDIO OUT видеомагнитофона с разъемом
левого/монофонического звукового входа телевизора
L/MONO при помощи звукового кабеля.
Подключение шнура питания к
розетке переменного тока
При подключении адаптера переменного
тока, следуйте последовательности
, приведенной на схеме ниже.
Подключите к телевизору и к розетке
переменного тока.
Внимание
Эксплуатируйте телевизор только от источника
питания (100 - 240 В, 50/60 Гц), указанного на
устройстве.
Для полного отключения телевизора от
источника питания выньте вилку из розетки
переменного тока.
РУССКИЙ
