РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

• 8 •

• 9 •

ТАБЛИЦА 2

Торговое наименование

А(мм)

Б(мм)

Е(мм)

Аркада ТМФ 60П-650-П3Г(П3Д)

140

300

590

Аркада 60П-650-П3Г(П3Д), Аркада Валенсия 60П-650-П3Д, Аркада

Фрукты 60П-650-П3Д

140

300

530

Аркада 90П-650-П3Г (П3Д), Аркада Фрукты 90П-650-П3Д

170

380

575

Аркада Валенсия 90П-650-П3Д

170

300

579

Аркада Флореале 90П-650-П3Д

170

300

606

Аркада Флоренция 90П-650-П3Д

170

300

643

Василиса 60П-650-П3Д

140

300

535

Ротонда 50П-650-П3Л

170

300

551

Ротонда 60П-650-П3Л, 60П-1000-П3Д

Ротонда 60П-650-П3Л(съемн.)

200

300

550

555

Ротонда 90П-650-П3Г,Ротонда 90П-1000-П3Д.

230

300

482

рис. 5

рис. 6

* - для всех, кроме «Аркада 60», Аркада ТМФ 60, «Аркада Валенсия 60/90», «Василиса 60», «Аркада Флоренция 90»,

«Аркада Флореале 90П-650-П3Д»

АРКАДА • ВАСИЛИСА• РОТОНДА

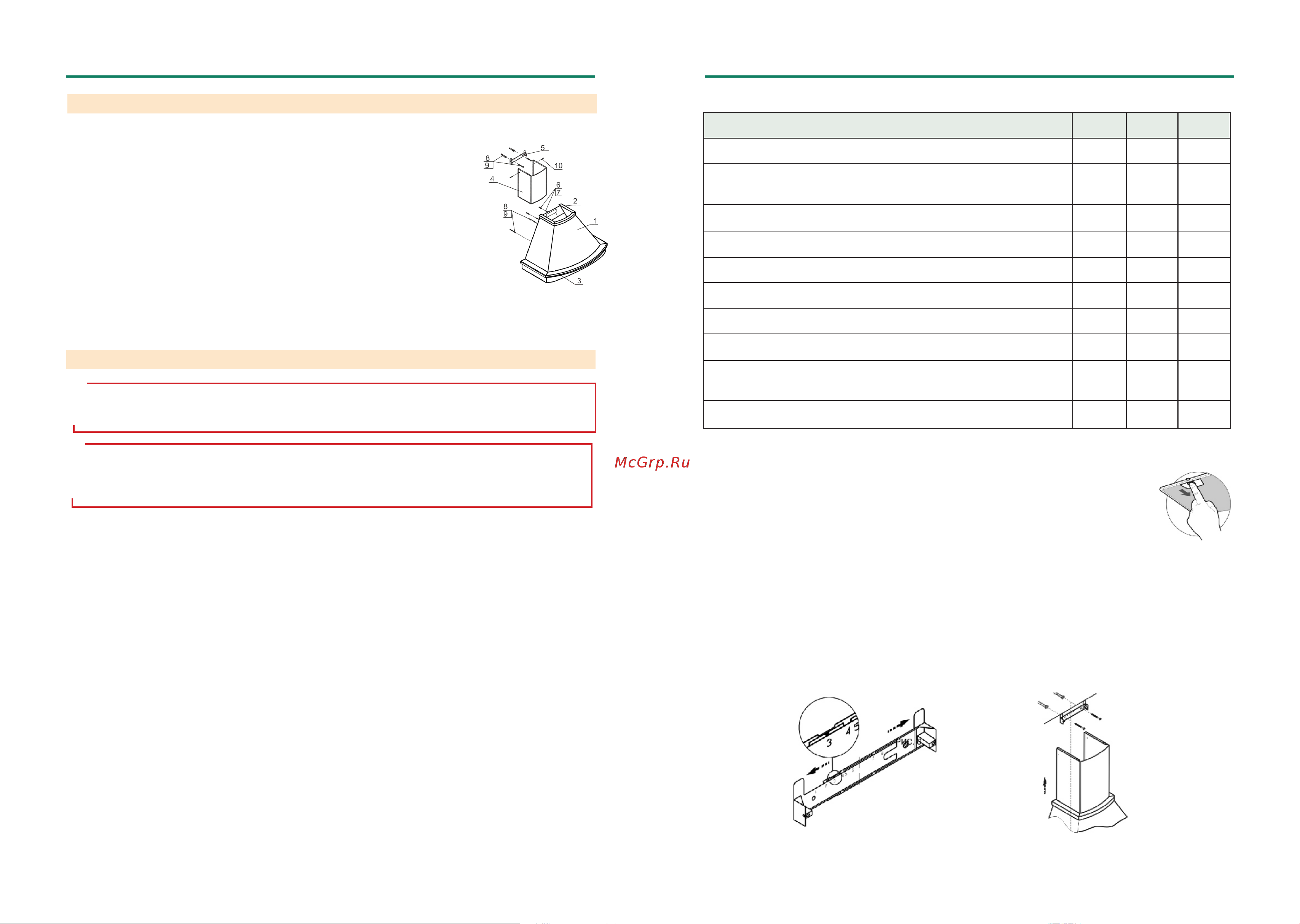

5 УСТРОЙСТВО

рис. 3

1 Корпус вытяжки в комплекте с вентилятором, устройством управления

и освещения, фильтрами.

2 Обрамление верхнее.

3 Обрамление нижнее.

4 Фальштруба.

(Ø10х50мм-для КВ Аркада 60, АркадаТМФ 60, Валенсия

60/90, Василиса 60, Аркада Флоренция 90, Аркада Флореале 90П-650-П3Д)

и винты самонарезающие 4,2х41 мм (6х50 мм-для КВ Аркада 60, АркадаТМФ

60, Аркада Валенсия 60/90, Василиса 60, Аркада Флоренция 90, Аркада

Флореале 90П-650-П3Д) для основного крепления вытяжки к стене.

8, 9 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41 мм для крепления

кронштейна и дополнительного крепления вытяжки к стене.

10 Винт самонарезающий 3,5х11 мм для крепления фальштрубы к

кронштейну.

5 Кронштейн для крепления верхней фальштрубы.

6, 7 Дюбели Ø8х40 мм

6 ПОДГОТОВКА К РАБОТЕ

ПРЕДУПРЕЖДЕНИЕ: Перед установкой лам накаливания необходимо проверить их исправность. Пов-

реждение электрических цепей кухонной вытяжки вследствие установки неисправных ламп не являет-

ся гарантийным случаем.

6.1* Прежде чем навесить кухонную вытяжку, необходимо верхнее деревянное обрамление (поз. 2, рис. 3 )

приклеить к корпусу вытяжки (поз. 1, рис. 3). Снимите защитную полосу с двухсторонней самоклеящейся лен-

ты, которая наклеена на обрамлении и приклейте его к корпусу вытяжки.

6.2 Установка кухонной вытяжки (рис.2):

- установите лампы Е 14, 40 Вт в патрон вытяжки (для КВ с лампами накаливания);

- всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;

- разметьте линию на расстоянии «Е» от нижней части прибора;

- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был поде-

лен пополам относительно осевой линии;

- просверлите отверстия для установки дюбелей Ø8х40 мм (Ø10х50 мм) и забейте их (размер «А») ;

- вверните два самонарезающих винта 4,2х41мм (6х50 мм);

- перед установкой вытяжки снимите алюминиевый фильтр(рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления (размер «Б»);

- снимите вытяжку и просверлите отверстия для дюбелей Ø8х40 мм и забейте их (размер «Б»);

- навесьте вытяжку с вложенной внутрь фальштрубой и дополнительно закрепите двумя винтами

4,2х41мм;

- установите фильтр.

рис. 4

- выдвиньте фальштрубу на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 6 (фальштрубу

опустите внутрь вытяжки);

- приложите кронштейн к стене, как показано на (рис. 6). Осевая линия кронштейна должна совпадать с

осевой линией вытяжки, а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия Ф8 х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

6.3 Крепление кронштейна к стене:

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный раз-

мер (равный ширине верхней фальштрубы вытяжки) рис.5. Увеличьте размер кронштейна

(если это необходимо), раздвинув его, и зафиксируйте фиксатором напротив соответству-

ющей цифры.

ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка.
