• 8 • • 5 •

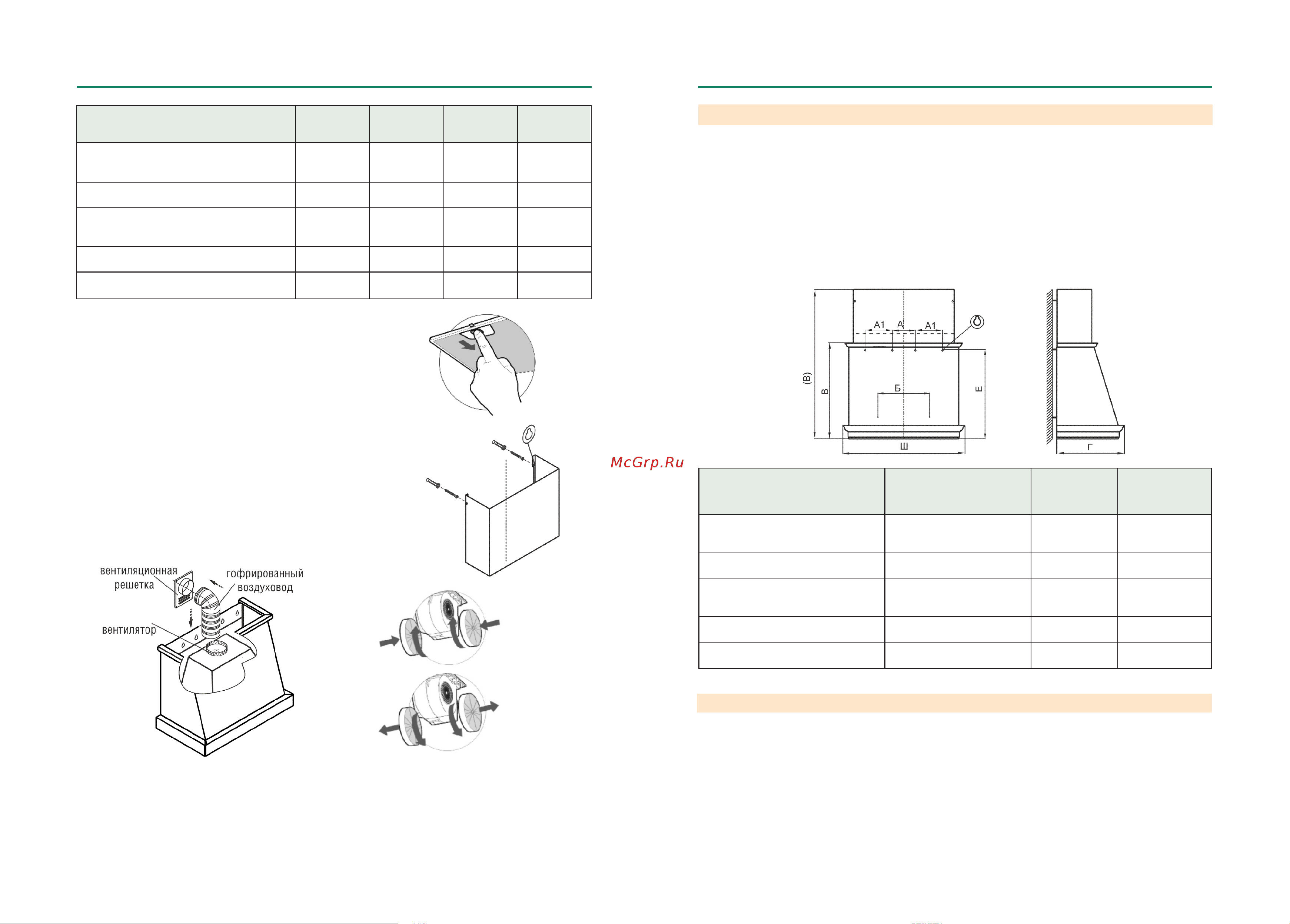

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
рис. 2
3 КОМПЛЕКТНОСТЬ
2.1 Воздухопроизводительность, куб. м /час, max 650
2.2 Уровень шума, дБА., не более 6 0
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200
в том числе ламп, Вт 2х20
2.6 Класс защиты II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
ТАБЛИЦА 1
рис. 4
рис. 7
В - высота вытяжки без фальштрубы (В) - высота вытяжки с фальштрубой
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Баривьера 60П-650-П3Г
Баривьера Виладжио 60П-650-П3Г
590х499х705(1100)
590х499х805(1200)
21,5
20,5
Ф-02 (2шт)
AXIS 90П-650-П3Г
899х499х808(1200)
27,4
Ф-02 (2шт)
Баривьера 90П-650-П3Г
Баривьера Виладжио 90П-650-П3Г
898х499х705(1100)
898х499х805(1200)
23,5
27,5
Ф-02 (2шт)
ADELE 90П-650-П3Г
898х499х805(1200)
27,5
Ф-02 (2шт)
Баривьера 120П-650-П3Г
1198х499х705(1100)
28,5
Ф 02 (2шт)
3.1 Кухонная вытяжки с обрамлениями из натурального дерева 1 шт.
3.2 Фальштруба 1 шт.
3.3 Крепежные изделия:
винт самонарезающий 4,2х41 6 шт*, 8шт.
дюбель пластмассовый Ø8х40 6 шт*, 8шт.
3.4 Руководство по эксплуатации 1 шт.
3.5 Упаковка 1 шт.
.
рис. 5
* для кухонных вытяжек « Баривьера 60 , «Баривьера Виладжио 60» »
Наименование
А(мм)
А1(мм)
Б(мм)
Е(мм)
Баривьера 60П-650-П3Г
Баривьера Виладжио 60П-650-П3Г
200
-
380
660
760
AXIS 90П-650-П3Г
170
200
380
760
Баривьера 90П-650-П3Г
Баривьера Виладжио 90П-650-П3Г
170
200
380
660
760
ADELE 90П-650-П3Г
170
200
380
760
Баривьера 120П-650-П3Г
470
200
380
660
6.2 Крепление фальштрубы:
- установите фальштрубу (рис. 5) на кухонную вытяжку;
- осевая линия фальштрубы должна совпадать с осевой линией
вытяжки;
- разметьте на стене отверстия для ее крепления;
- снимите фальштрубу;
- просверлите два отверстия Ø 8х40 мм, забейте дюбели и ввер-
ните самонарезающие винты;
6.3 В зависимости от режима эксплуатации вытяжки соедините
вентилятор полужестким гофрированным воздуховодом с вентиля-
ционной решеткой (рис. 6) или установите на вентилятор угольные
фильтры .
Угольные фильтры устанавливаются на защитные корпуса вентиля-
тора (рис. 7).
Проверьте свободный ход антивозвратного клапана при монтаже
вытяжки.
рис. 6
6.4 Установите фальштрубу.
режим рециркуляции
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
AXIS • БАРИВЬЕРА • INGLESE
